2. AJUSTEMENT DU FOUILLOT D’ENTRAÎNEMENT
Après avoir ajusté le fouillot, voici ce qui devrait se produire.
- Lorsque vous appuyez sur les boutons de la combinaison, le tourniquet pivote
librement à 90° vers la droite (en sens horaire).
- Lorsque le tourniquet se trouve à angle de 90° (verticalement), le pêne doit
être complètement rétracté et les boutons de la combinaison seront annulés
en vue du prochain accès.
Étapes à suivre pour un ajustement adéquat
1) Afin de déterminer le bon ajustement du dispositif de sortie utilisé, insérer un
tournevis à embout plat dans la fente horizontale du fouillot.
2) Faire pivoter le  tournevis vers la  droite (en sens horaire)  jusqu’à ce que le
pêne du dispositif de sortie soit complètement rétracté. Noter la position du
tournevis (45°, 60°  ou  90°).  Ajuster ensuite le  fouillot d’entraînement (au
besoin) comme ci-dessous.
L’ajustement à l’usine du fouillot d’entraînement est
illustré aux Figures 2-1 et 2-2.
Lorsque  le  fouillot  d’entraînement  doit
s’incliner  à  45°  pour  faire  rétracter
complètement le pêne et qu’un jeu de 45° de la
tige  de  connexion  est  requis,  laisser  le  fouillot
d’entraînement  avec  l’ajustement  de  l’usine
comme à la Figure 2-1.
La  tige  de  connexion  doit  pénétrer
horizontalement  dans  le  fouillot  du  dispositif  de
sortie comme à la Figure 2-2.
Étapes à suivre pour  ajuster la  came (lorsque
nécessaire)
Utiliser la clé Allen fournie (
5
⁄64" x 1
31
⁄32") pour
ajuster le fouillot d’entraînement comme
ci-dessous :
1) Desserrer  les  trois  vis  Allen,  faire  pivoter  le
fouillot  d’entraînement  en  position  désirée,  puis  serrer  le  fouillot
d’entraînement en serrant les trois vis Allen. Une vis doit être alignée avec la
rainure de l’arbre.
Vous  aurez  peut-être  à  plier  légèrement  la  tige  de  connexion  afin  de
permettre au pêne du dispositif de sortie de se rétracter complètement.

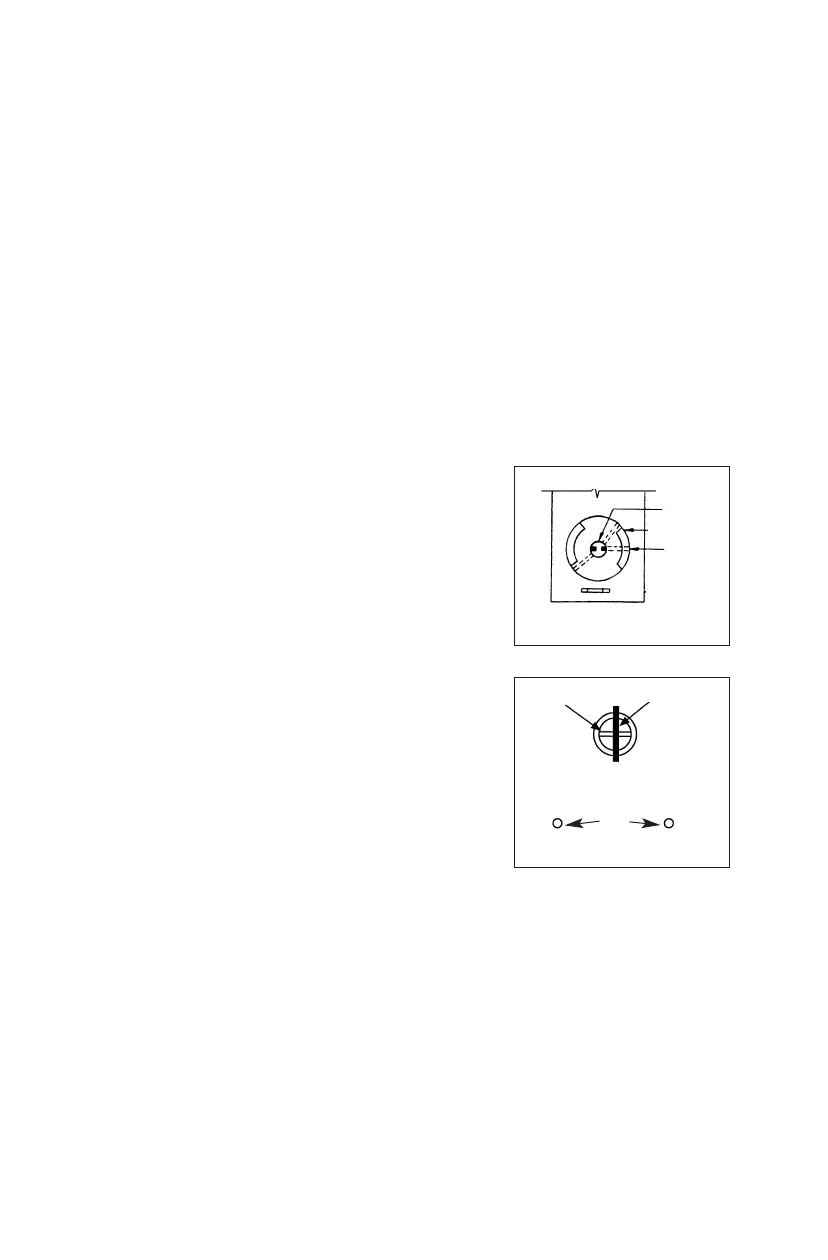

Figure 2-1.
Arbre
Fouillot
d’entraînement
Vis Allen
Chambre à combinaison
Tige de connexion
Goupille
Support de fixation
(plaque arrière)
Figure 2-2.
Boîtier de serrure (face arrière)
Vis
d’assemblage
