Kaba Simplex User Manual

17

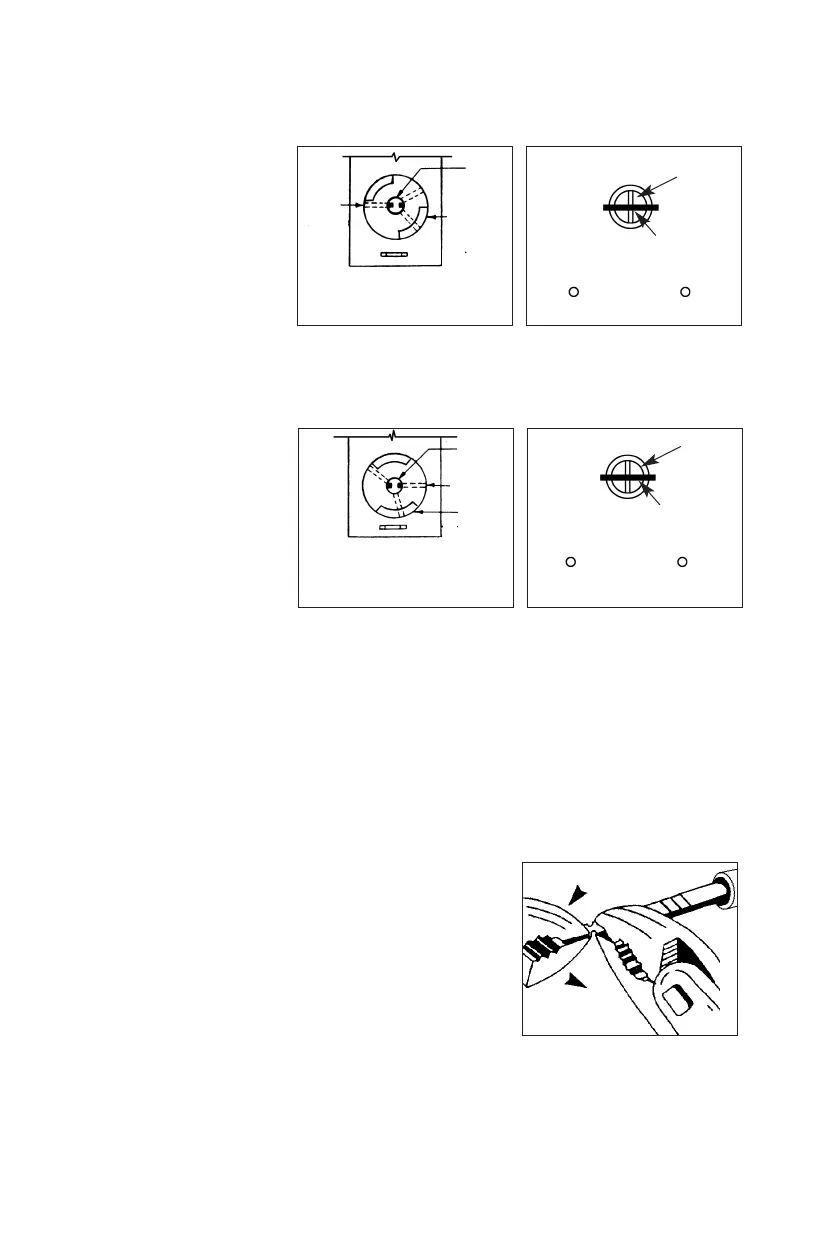

Lorsque le fouillot d’entraînement doit s’incliner à 90° pour faire rétracter
complètement le pêne et qu’aucun jeu de la tige de connexion n’est requis,
ajuster le fouillot
d’entraînement comme
à la Figure 2-3.
La tige de connexion
doit pénétrer vertica-
lement dans le fouillot
du dispositif de sortie
comme à la Figure 2-4.
Lorsque le fouillot d’entraînement doit s’incliner à 60° pour faire rétracter
complètement le pêne et qu’un jeu de 30° de la tige de connexion est requis,
ajuster le fouillot d’entraînement comme à la Figure 2-5.
La tige de connexion doit
pénétrer verticalement
dans le fouillot du
dispositif de sortie
comme à la Figure 2-6.
Vous aurez peut-être à raccourcir la tige de connexion en vue de l’adapter à votre
épaisseur de porte. Vous reporter aux instructions de la section 3,
Raccourcissement de la tige de connexion .
3. RACCOURCISSEMENT DE LA TIGE DE CONNEXION
La tige de connexion comporte plusieurs stries qui
permettent de couper la partie qui dépasse en vue
de faire engager le fouillot du dispositif de sortie.
1) À l’aide d’une paire de pinces, maintenir
fermement la tige de connexion du côté du
support de fixation, tout près de la strie à
couper.
2) À l’aide d’une deuxième paire de pinces, plier de
haut en bas sur la strie jusqu’à ce qu’elle se brise
(voir figure 3-1).
Figure 2-5.
Figure 2-3.
A
rbre
Fouillot
d’entraî-
nement
Chambre à
c
ombinaison
Vis
Allen
Arbre
Vis Allen
Chambre à
combinaison
Fouillot
d’entraî-
nement
Tige de
connexion
Goupille
T
ige de
connexion
Figure 3-1.
Support de fixation
(plaque arrière)
Support de fixation
(
plaque arrière)
Figure 2-4.
Figure 2-6.
