18
4. INSTALLATION DE LA SERRUE
Garder la porte ouverte
1) Placer  le  support  de  fixation  contre
l’extérieur de la porte et aligner la tige
de  connexion  avec  le  fouillot  du
dispositif de sortie. Vous reporter à la
section 2 pour la position de la tige de
connexion et de la goupille.
2) Maintenir le support de fixation contre
la porte en vous assurant que la tige de
connexion est centrée dans le  fouillot
du dispositif de sortie et que le support
de  fixation  est  parallèle  au  bord
vertical  de  la  porte.  À  l’aide  d’un
emporte-pièce,  percer  les  avant-trous
en prévision des vis de montage (voir
Figure 4-1).
NNoottee::
Pour des portes de métal, il est
nécessaire de percer des avant-trous.
Si  vous  décidez  d’utiliser  les  boulons
traversants  pour  fixer  le  support  de
fixation à la porte, vous assurer que les
boulons ne nuiront pas au dispositif de
sortie.  Vous  pouvez  percer  des  trous
facultatifs dans  le support  de  fixation
en prévision des boulons traversants.
3) Fixer  le  support  de  fixation  sur  la
surface avant  de  la  porte à  l’aide des
quatre vis de montage (vis à tôle) ou de
boulons traversants.
4) La  clé  de  contrôle  doit  être  tournée
vers  la  droite  (en  sens  horaire).
Engager  les  goujons  du  support  de
fixation  dans  la  plaque  du  boîtier  de
serrure (voir Figure 4-2).
5) Tourner la  clé  de contrôle vers la gauche (en sens antihoraire)  en position
verticale, puis retirer la clé.
Le boîtier de serrure est maintenant fixé au support de fixation.
Le boîtier métallique ultra-robuste est fixé au support de fixation par quatre
vis une lorsque le cylindre à clé à six goupilles est en position verrouillé.
Le boîtier de serrure doit être de niveau avec la porte et la goupille de la tige
de connexion doit être positionnée correctement dans la came.
6) Avant  de  refermer  la  porte,  vérifier  le  fonctionnement  de  la  porte.  Vous
reporter à la section 5,
Fonctionnement de la serrure
.

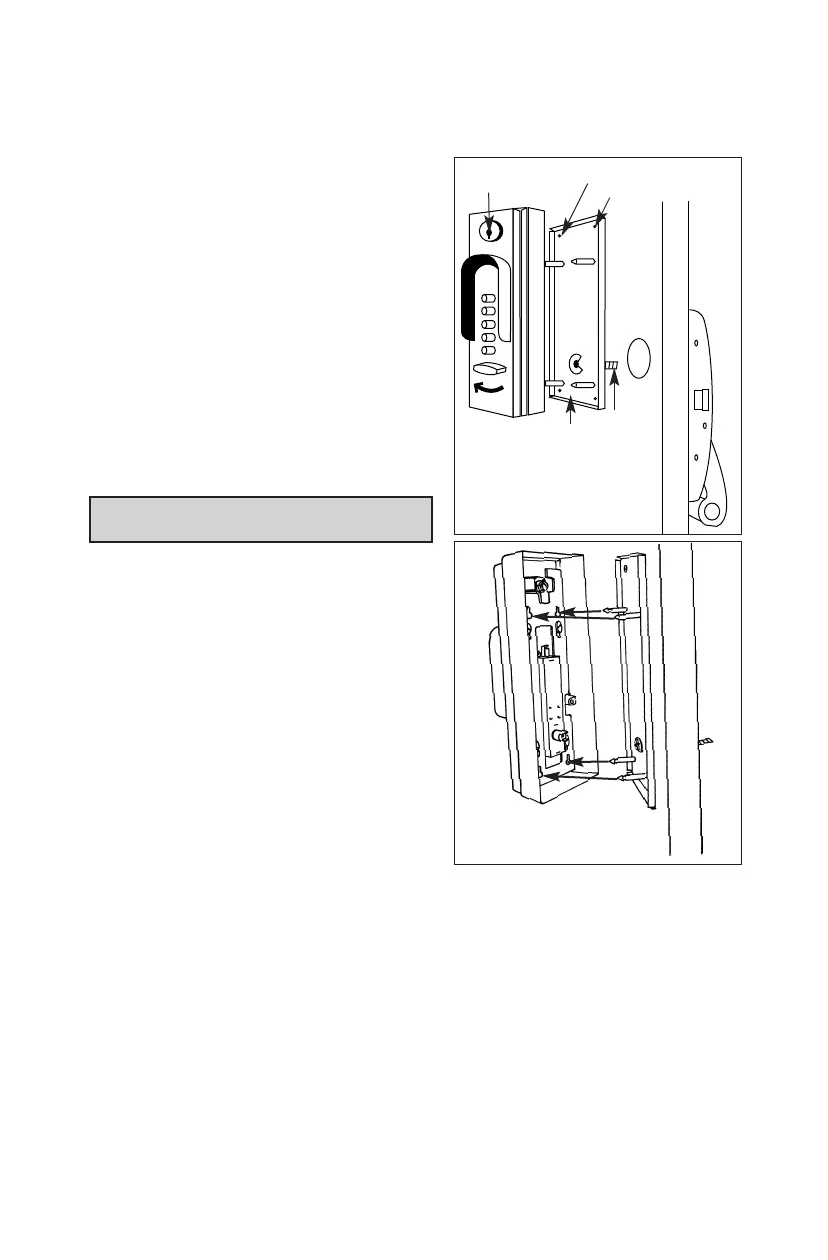

Figure 4-1.
Entrée de la clé
d
e contrôle
Boîtier de serrure (face avant)
Vis de
m
ontage
Support de
fi
xation
T
ige de
connexion
Engagement des
goujons dans la plaque
Figure 4-2.
