Kärcher CV 30/1 Manual

Polski 125

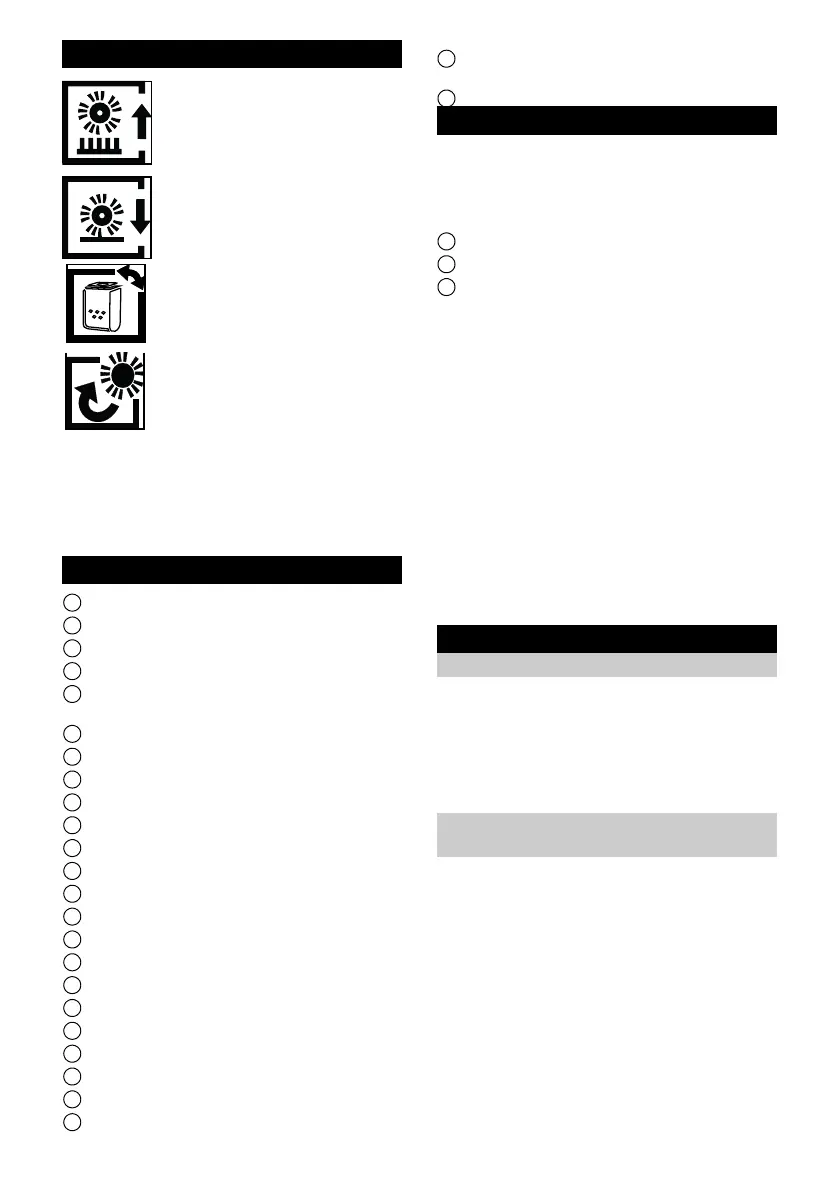

Symbole na urządzeniu
Tabliczka znamionowa
Dalsze istotne dane urządzenia znajdują
się na tabliczce znamionowej. Tabliczka
znamionowa znajduje się z tyłu na obudo-
wie urządzenia.
Elementy urządzenia
1 Kabel sieciowy
2 Przyłącze kabla sieciowego
3 Rura ssąca / wąż ssący
4 Odblokowanie głowicy szczotki
5 Przycisk do ustawiania wysokości runa
wykładziny
6 Pokrywa filtra
7 Blokada pokrywy filtra
8 Wyłącznik główny
9 Uchwyt
10 Zamek obrotowy osłony szczotki
11 Pałąk w części bocznej
12 Część boczna
13 Blokada torebki filtracyjnej
14 Torebka filtracyjna
15 Filtr ochronny silnika
16 Obudowa filtra
17 Filtr powietrza wylotowego
18 Wąż ssący na głowicy szczotki
19 Regulacja uchwytu
20 Hak na kabel, obrotowy
21 Dysza do tapicerki
22 Dysza do fug
23 Kontrolka „Filtr”
24 Pęczek włókien szczotki ze znaczni-
kiem
25 Wałek szczotki
Montaż
Przed uruchomieniem należy zamontować
na urządzeniu dołączone luźne części
uchwytu.
Ilustracje: patrz strona 4
1 Uchwyt z kablem przyłączeniowym
2 Metalowa rura uchwytu
3 Rura ssąca i wąż ssący
1. Regulacja: otworzyć uchwyt.
2. Wsunąć metalową rurę uchwytu w mo-
cowanie aż do dolnej pozycji blokady
(zatrzaskuje się podwójnie, wydając sły-
szalny dźwięk).
3. Założyć uchwyt na metalową rurę i za-
trzasnąć. Uważać, aby kabel urządzenia
nie zakleszczył się ani nie był skręcony.
4. Wyciągnąć uchwyt na pierwszą (górną)
pozycję blokady.
5. Regulacja, zamknąć uchwyt.
6. Podłączyć wąż ssący do odpowiedniego
króćca przyłączeniowego.
7. Włożyć rurę ssącą w mocowanie na
urządzeniu
Uruchamianie
Montaż torebki filtracyjnej
1. Odblokować i zdjąć pokrywę filtra.
2. W celu otwarcia przekręcić blokadę to-
rebki filtracyjnej w prawo.
3. Włożyć torebkę filtracyjną i w celu jej za-
blokowania przekręcić blokadę w lewo.
4. Założyć i zablokować pokrywę filtra.
Podłączanie kabla sieciowego do
urządzenia
1. Otworzyć wspornik kabla na uchwycie.
2. Włożyć dołączony kabel sieciowy w
przyłącze na urządzeniu.
3. Zabezpieczyć połączenie wtykowe ze
wspornikiem kabla na uchwycie przed
przypadkowym rozłączeniem.
Stosować wyłącznie kabel sieciowy znajdu-
jący się w zestawie, a w razie uszkodzeń
wymieniać tylko na kabel o takich samych
parametrach (patrz „Dane techniczne”).
Ustawienia do czyszczenia dy-
wanów o długim runie
Ustawienia do czyszczenia dy-
wanów o krótkim runie
Wskaźnik stanu filtra (patrz
„Pomoc w razie uszkodzeń -
usuwanie zatorów”)
Oznaczenie dostępu do wałka
szczotki w części bocznej
(patrz: „Wymiana wałka szczot-
ki”)

Kärcher CV 30/1 Specifications

General

Airflow	43 l/s
Product type	Upright vacuum
Dust capacity	5.5 L
Product color	Black, Grey
Dust container type	Dust bag
Standard nominal width	- mm
AC input voltage	220 - 240 V
AC input frequency	50 - 60 Hz
Maximum input power	850 W
Noise level	66 dB
Dirt separating method	Filtering
Working width (standard brush)	300 mm

Weight and Dimensions

Depth	310 mm
Width	320 mm
Height	1220 mm
Weight	8400 g
