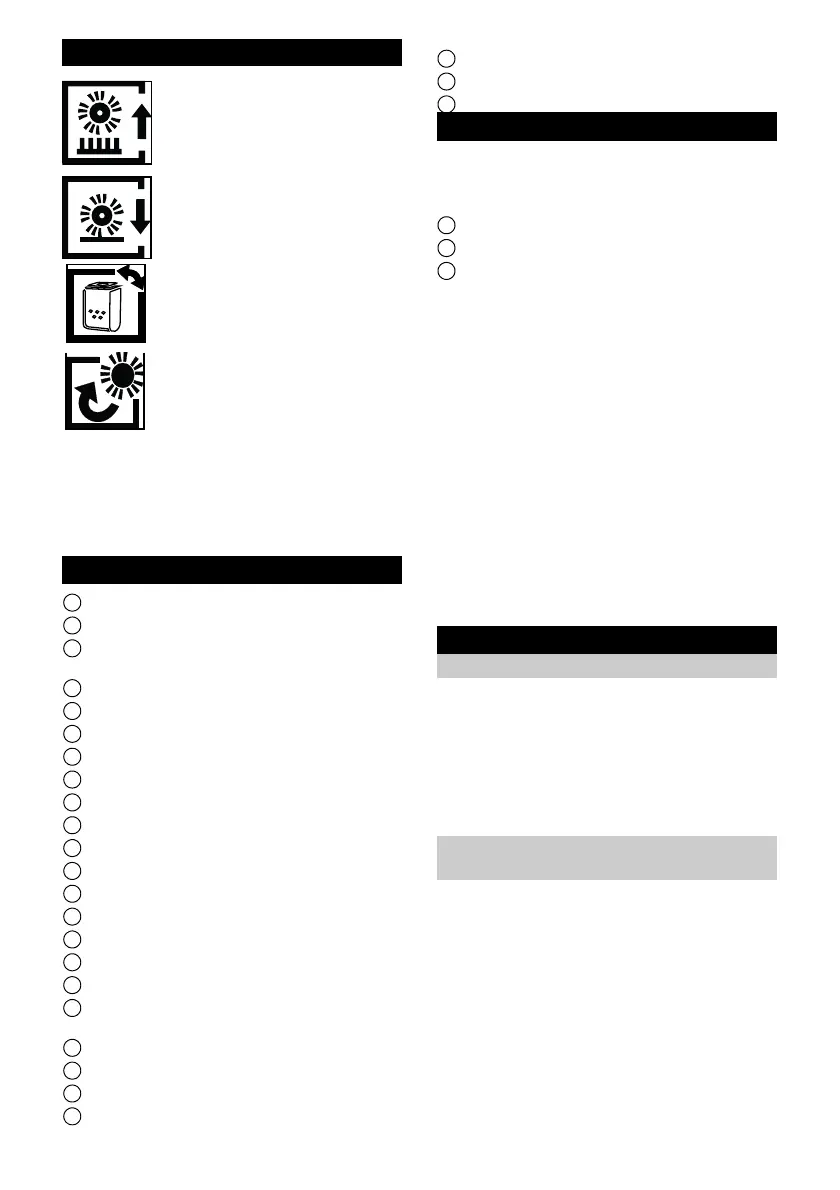

48 Português
Símbolos no aparelho
Placa de características
Poderá consultar outras indicações impor-
tantes relativas ao aparelho na placa de ca-
racterísticas. A placa de características en-
contra-se atrás na carcaça do aparelho.
Elementos do aparelho
1 Cabo de rede
2 Ligação do cabo de rede
3 Tubo de aspiração/mangueira de aspi-
ração
4 Desbloqueio da cabeça de escovas
5 Botão de ajuste da altura da fibra
6 Tampa do filtro
7 Bloqueio da tampa do filtro
8 Interruptor principal
9 Punho
10 Bloqueio rotativo da tampa das escovas
11 Gancho da parte lateral
12 Parte lateral
13 Bloqueio do saco filtrante
14 Saco filtrante
15 Filtro de protecção do motor
16 Caixa do filtro
17 Filtro do ar de exaustão
18 Mangueira de aspiração na cabeça de
escovas
19 Ajuste do punho
20 Braçadeira para cabo rotativa
21 Bocal para estofados
22 Bocal para juntas
23 Luz de controlo “filtro”
24 Grupo indicador
25 Escovas cilíndricas
Montagem
Antes do arranque, montar ao aparelho as
peças incluídas e soltas do punho.
Figuras, ver página 4
1 Punho com cabo de ligação
2 Tubo de metal do punho
3 Tubo de aspiração e mangueira de as-
piração
1. Abrir o ajuste do punho.
2. Deslizar o tubo de metal do punho no
alojamento até à posição de encaixe in-
ferior (engata duas vezes de forma audí-
vel).
3. Encaixar o punho no tubo de metal e en-
gatar. Garanta que o cabo do aparelho
não é entalado nem torcido.
4. Puxar o punho para a primeira posição
de encaixe (superior).
5. Fechar o ajuste do punho.
6. Encaixar a mangueira de aspiração no
bocal de ligação.
7. Encaixar o tubo de aspiração no suporte
do aparelho
Arranque
Instalar o saco filtrante
1. Desbloquear e retirar a tampa do filtro.
2. Rodar o bloqueio do saco filtrante para a
direita, para abrir.
3. Colocar o saco filtrante e rodar o blo-
queio do saco filtrante para a esquerda,
para fechar.
4. Colocar a tampa do filtro e bloquear.
Conectar o cabo de rede ao
aparelho
1. Abrir a braçadeira para cabo no punho.
2. Encaixar o cabo de rede incluído na liga-
ção do aparelho.
3. Bloquear a ligação de encaixe contra a
desconexão inadvertida, através da bra-
çadeira para cabo no punho.
Utilize apenas o cabo de rede fornecido e,
em caso de danos, substitua-o apenas por
outro de igual valor (ver “Dados técnicos”).
Ajuste para tapetes com fibra
longa
Ajuste para tapetes com fibra
curta
Indicação do estado do filtro
(ver “Consultar ajuda em caso
de avarias/obstruções”)
Identifica o acesso às escovas
cilíndricas na parte lateral (ver
“Substituir as escovas cilíndri-
cas”)
