Italiano 27

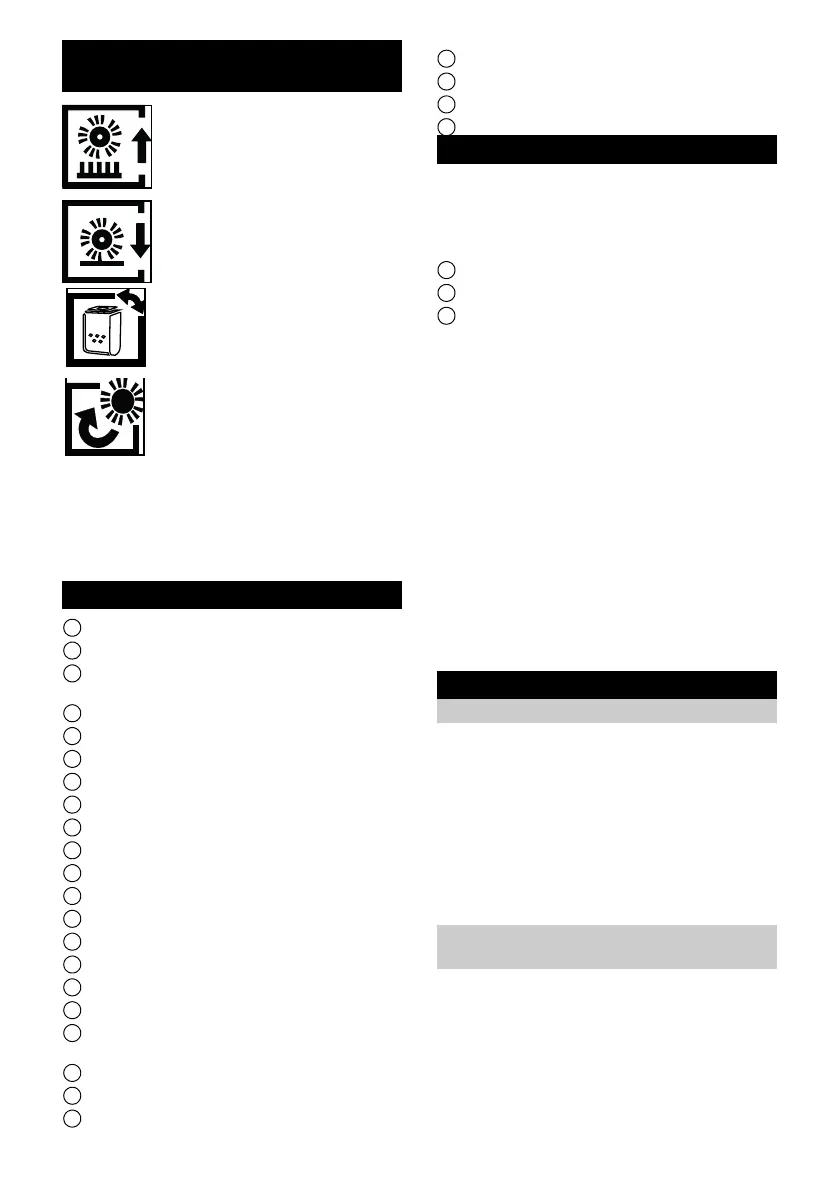

Simboli riportati
sull’apparecchio
Targhetta del modello
Sulla targhetta sono riportate altre informa-
zioni importanti sull’apparecchio. La tar-
ghetta si trova sulla parte posteriore del
corpo dell’apparecchio.
Elementi dell’apparecchio
1 Cavo di rete
2 Attacco del cavo di alimentazione
3 Tubo di aspirazione / flessibile di aspira-
zione
4 Sblocco della testa spazzole
5 Selettore lunghezza del pelo
6 Coperchio del filtro
7 Bloccaggio coperchio del filtro
8 Interruttore principale
9 Impugnatura
10 Tappo girevole copertura spazzole
11 Staffa parte laterale
12 Parte laterale
13 Bloccaggio sacchetto filtro
14 Sacchetto filtro
15 Filtro di protezione motore
16 Scatola del filtro
17 Filtro aria di scarico
18 Flessibile di aspirazione sulla testa
spazzole
19 Regolazione impugnatura
20 Gancio per cavo, girevole
21 Bocchetta poltrone
22 Bocchetta fessure
23 Spia “Filtro”
24 Fascetta indicatrice
25 Rullo spazzola
Montaggio
Prima della messa in funzione montare i
componenti dell’impugnatura, compresi
nella fornitura dell’apparecchio.
Per le figure vedi pagina 4
1 Impugnatura con cavo di collegamento
2 Tubo metallico impugnatura
3 Tubo di aspirazione e flessibile di aspi-
razione
1. Aprire la regolazione dell’impugnatura.
2. Spingere il tubo metallico nella sede fino
alla posizione d’arresto inferiore (scatta
due volte in modo udibile).
3. Infilare l’impugnatura sul tubo metallico
e farlo scattare. Prestare attenzione al
cavo dell’apparecchio: non deve essere
incastrato o torto.
4. Tirare l’impugnatura nella prima posizio-
ne d’arresto (superiore).
5. Chiudere la regolazione.
6. Inserire il tubo flessibile di aspirazione
nel raccordo filettato.
7. Inserire il tubo di aspirazione nella sede
dell’apparecchio.
Messa in funzione
Montare il sacchetto filtro
1. Sbloccare e rimuovere il coperchio del
filtro.
2. Per aprirlo, ruotare il bloccaggio del sac-
chetto filtro verso destra.
3. Inserire il sacchetto filtro e chiudere il
bloccaggio del sacchetto filtro, girandolo
verso sinistra.
4. Montare il coperchio del filtro e bloccar-
lo.
Collegare il cavo di alimentazione
all’apparecchio
1. Aprire il reggicavo sull’impugnatura.
2. Inserire il cavo di alimentazione fornito
nella presa sull’apparecchio.
3. Bloccare il collegamento a spina con il
reggicavo sull’impugnatura, per evitare
che venga staccato accidentalmente.
Impostazione per tappeti a pelo
lungo
Impostazione per tappeti a pelo
corto
Indicatore condizioni del filtro
(vedi “Guida alla risoluzione dei
guasti - Rimuovere le ostruzio-
ni”)
Indica l’accesso al rullo spazzo-
la nella parte laterale (vedi “So-
stituire il rullo spazzola”)

Kärcher CV 30/1 Specifications

General

Airflow	43 l/s
Product type	Upright vacuum
Dust capacity	5.5 L
Product color	Black, Grey
Dust container type	Dust bag
Standard nominal width	- mm
AC input voltage	220 - 240 V
AC input frequency	50 - 60 Hz
Maximum input power	850 W
Noise level	66 dB
Dirt separating method	Filtering
Working width (standard brush)	300 mm

Weight and Dimensions

Depth	310 mm
Width	320 mm
Height	1220 mm
Weight	8400 g
