34 Nederlands

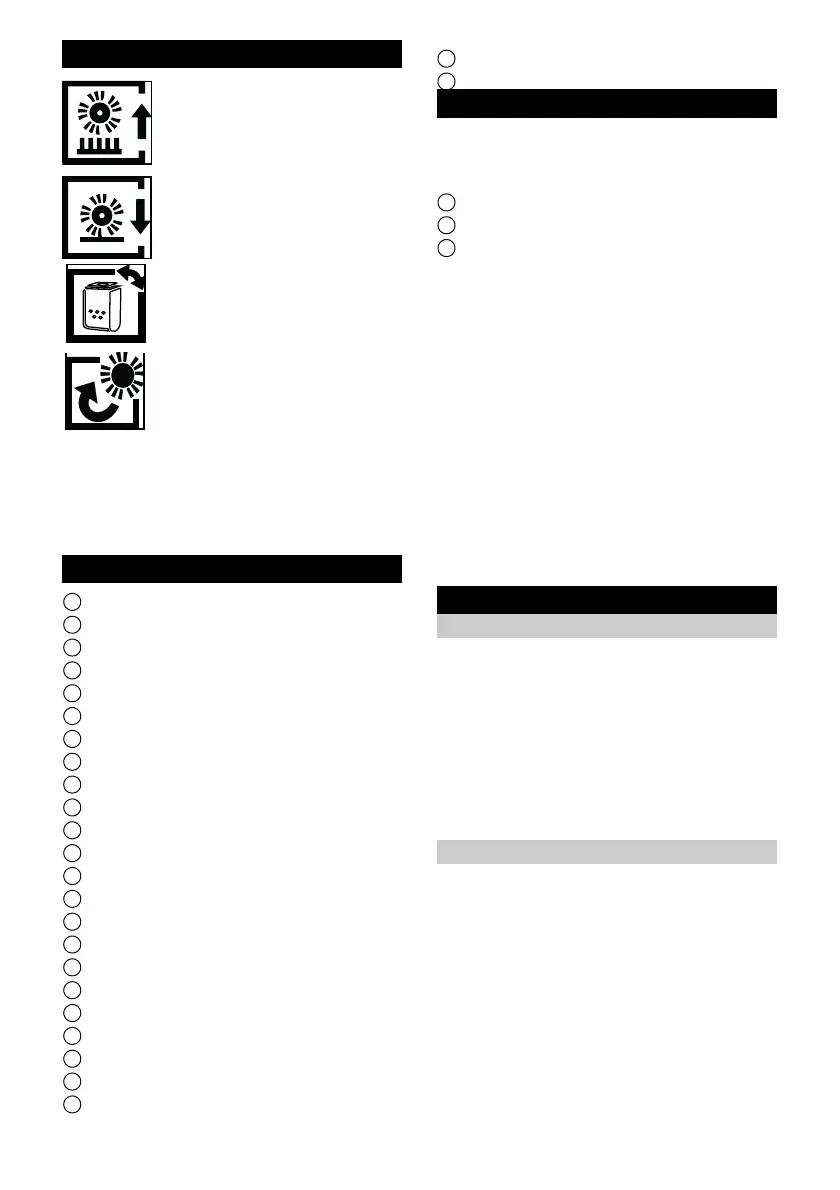

Symbolen op het apparaat
Typeplaatje
Meer belangrijke gegevens over het appa-
raat vindt u op het typeplaatje. Het typepla-
atje bevindt zich achter op de apparaatbe-
huizing.
Apparaatelementen
1 Netkabel
2 Netkabelaansluiting
3 Zuigbuis / zuigslang
4 Vergrendeling borstelkop
5 Stelknop poolhoogte
6 Filterdeksel
7 Vergrendeling filterdeksel
8 Hoofdschakelaar
9 Handgreep
10 Schroefdop borstelafdekking
11 Beugel zijdeel
12 Zijdeel
13 Vergrendeling filterzak
14 Filterzak
15 Motorbeveiligingsfilter
16 Filterbehuizing
17 Afvoerluchtfilter
18 Zuigslang op de borstelkop
19 Verstelling handgreep
20 Kabelhaak, draaibaar
21 Kussenmondstuk
22 Voegmondstuk
23 Controlelampje “Filter”
24 Indicatorpluim
25 Borstelwals
Montage
Bij het apparaat geleverde delen van de
handgreep voor ingebruikname monteren.
Afbeeldingen, zie pagina 4
1 Handgreep met aansluitkabel
2 Metaalbuis handgreep
3 Zuigbuis en zuigslang
1. Verstelling handgreep openen.
2. Metaalbuis van de handgreep in de op-
name tot de onderste vergrendelpositie
(vergrendelt twee keer hoorbaar) schui-
ven.
3. Handgreep op de metaalbuis steken en
vergrendelen. Zorg ervoor dat de appa-
raatkabel niet wordt ingeklemd of ver-
draaid.
4. Handgreep in de eerste (bovenste) ver-
grendelpositie trekken.
5. Verstelling handgreep sluiten.
6. Zuigslang in de aansluitsteun steken.
7. Zuigbuis in de opname van het apparaat
steken
Inbedrijfstelling
Filterzak inbouwen
1. Filterdeksel ontgrendelen en verwijde-
ren.
2. Vergrendeling van de filterzak om te
openen naar rechts draaien.
3. De filterzak plaatsen en de vergrende-
ling van de filterzak om te sluiten naar
links draaien.
4. De filterdeksel plaatsen en vergrende-
len.
Netsnoer op het apparaat aansluiten
1. Kabelhouder van de handgreep openen.
2. Meegeleverd netsnoer in de aansluiting
van het apparaat steken.
3. Steekverbinding met kabelhouder aan
de handgreep tegen onbedoeld losra-
ken beveiligen.
Gebruik alleen het meegeleverde netsnoer
en vervang deze bij beschadiging uitslui-
tend door een gelijkwaardig snoer (zie
“technische gegevens”).
Instelling voor hoogpolig tapijt
Instelling voor laagpolig tapijt
Weergave filtertoestand (zie
“Hulp bij storingen -verstoppin-
gen verwijderen”)
Kenmerkt de toegang tot de
borstelwals in het zijdeel (zie
“Borstwelwals vervangen”)

Kärcher CV 30/1 Specifications

General

Airflow	43 l/s
Product type	Upright vacuum
Dust capacity	5.5 L
Product color	Black, Grey
Dust container type	Dust bag
Standard nominal width	- mm
AC input voltage	220 - 240 V
AC input frequency	50 - 60 Hz
Maximum input power	850 W
Noise level	66 dB
Dirt separating method	Filtering
Working width (standard brush)	300 mm

Weight and Dimensions

Depth	310 mm
Width	320 mm
Height	1220 mm
Weight	8400 g
