6 Deutsch

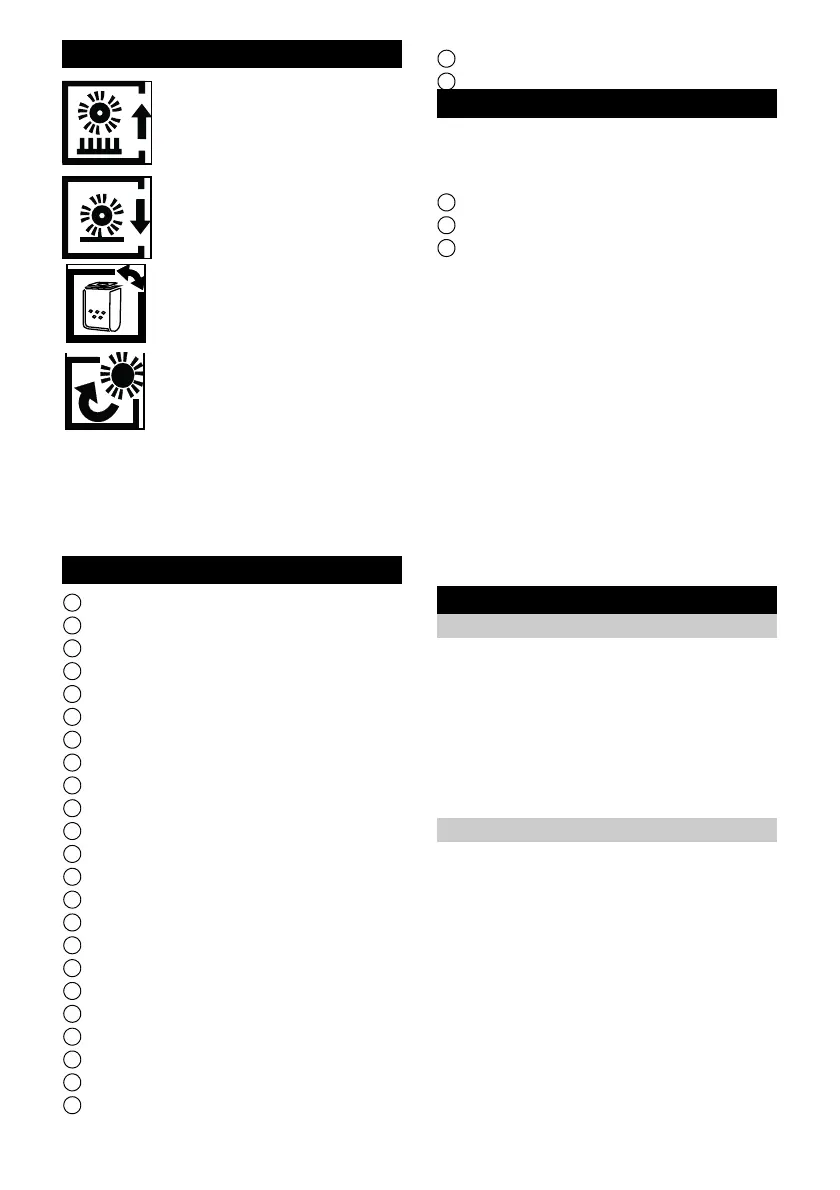

Symbole auf dem Gerät
Typenschild
Weitere wichtige Angaben zum Gerät fin-
den Sie auf dem Typenschild. Das Typen-
schild befindet sich hinten am Gerätege-
häuse.
Geräteelemente
1 Netzkabel
2 Netzkabelanschluss
3 Saugrohr / Saugschlauch
4 Entriegelung Bürstenkopf
5 Stellknopf Florhöhe
6 Filterdeckel
7 Verriegelung Filterdeckel
8 Hauptschalter
9 Handgriff
10 Drehverschluss Bürstenabdeckung
11 Bügel Seitenteil
12 Seitenteil
13 Verriegelung Filtertüte
14 Filtertüte
15 Motorschutzfilter
16 Filtergehäuse
17 Abluftfilter
18 Saugschlauch am Bürstenkopf
19 Verstellung Handgriff
20 Kabelhaken, drehbar
21 Polsterdüse
22 Fugendüse
23 Kontrollleuchte “Filter”
24 Indikatorbüschel
25 Bürstenwalze
Montage
Dem Gerät lose beigelegte Teile des Hand-
griffs vor Inbetriebnahme montieren.
Abbildungen siehe Seite 4
1 Handgriff mit Anschlusskabel
2 Metallrohr Handgriff
3 Saugrohr und Saugschlauch
1. Verstellung Handgriff öffnen.
2. Metallrohr des Handgriffs in die Aufnah-
me bis zur unteren Rastposition (rastet
zwei Mal hörbar ein) schieben.
3. Handgriff auf das Metallrohr stecken und
einrasten. Achten Sie darauf, dass das
Gerätekabel nicht eingeklemmt oder
verdreht ist.
4. Handgriff in die erste (obere) Rastpositi-
on ziehen.
5. Verstellung Handgriff schließen.
6. Saugschlauch in den Anschlussstutzen
stecken.
7. Saugrohr in die Aufnahme am Gerät ste-
cken
Inbetriebnahme
Filtertüte einbauen
1. Filterdeckel entriegeln und abnehmen.
2. Verriegelung der Filtertüte zum Öffnen
nach rechts drehen.
3. Die Filtertüte einsetzen und die Verrie-
gelung der Filtertüte zum Schließen
nach links drehen.
4. Den Filterdeckel einsetzen und verrie-
geln.
Netzkabel am Gerät anschließen
1. Kabelhalter am Handgriff öffnen.
2. Beiliegendes Netzkabel in den An-
schluss am Gerät einstecken.
3. Steckverbindung mit Kabelhalter am
Handgriff gegen versehentliches Aus-
stecken sichern.
Verwenden Sie nur das mitgelieferte Netz-
kabel und tauschen Sie es bei Beschädi-
gungen nur gegen ein gleichwertiges aus
(siehe “technische Daten”).
Einstellung für langflorige Tep-
piche
Einstellung für kurzflorige Tep-
piche
Anzeige Filterzustand (siehe
“Hilfe bei Störungen -Verstop-
fungen entfernen”)
Kennzeichnet den Zugang zur
Bürstenwalze im Seitenteil (sie-
he “Bürstenwalze austau-
schen”)

Kärcher CV 30/1 Specifications

General

Airflow	43 l/s
Product type	Upright vacuum
Dust capacity	5.5 L
Product color	Black, Grey
Dust container type	Dust bag
Standard nominal width	- mm
AC input voltage	220 - 240 V
AC input frequency	50 - 60 Hz
Maximum input power	850 W
Noise level	66 dB
Dirt separating method	Filtering
Working width (standard brush)	300 mm

Weight and Dimensions

Depth	310 mm
Width	320 mm
Height	1220 mm
Weight	8400 g
