22
I TA
E-MOOTIKA E-MOOTIKA
MANUALE DI ISTRUZIONI MANUALE DI ISTRUZIONI
I TA
3. ASSEMBLAGGIO E REQUISITI

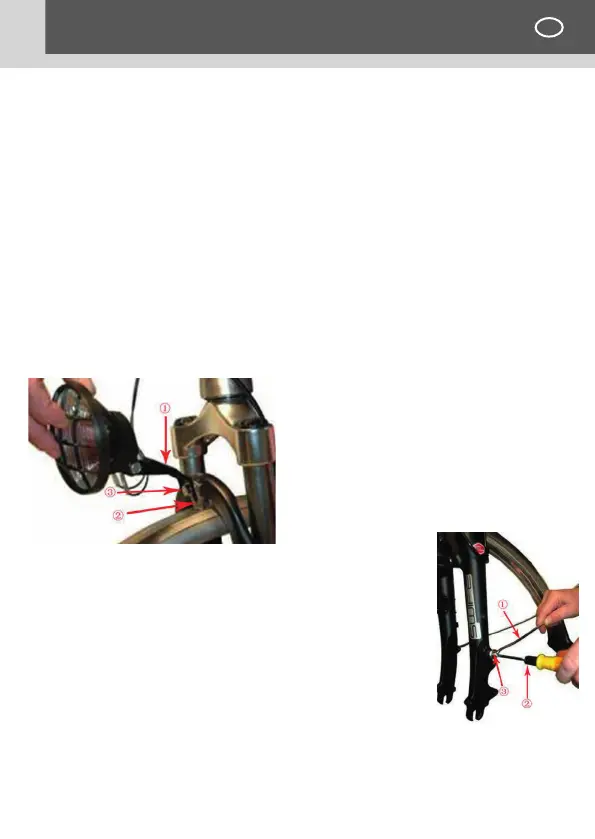

3.1. Installazione del fanale e del parafango anteriore
3.1.1. Installazione del fanale
- Scollegate completamente l’alimentazione elettrica, evitate il contatto tra
il polo positivo e negativo del cavo della lampadina per evitare il cortocir-
cuito. Installate la lampadina. Non sollevate il fanale per evitare che il lo
della lampadina si rovini, causando ulteriori problemi.
1. Estraete il fanale dal parafango anteriore;
2. Allineate il supporto del parafango anteriore con il foro del supporto del
fanale, ssate il bullone esagonale M6 × 16 all’interno del foro della vite con
la forcella anteriore con la chiave da 10 mm per stringere il bullone.
3.1.2. Installazione del parafango
1. Estraete il parafango anteriore. Fis-
sate supporto del parafango e binario
del fanale sulla forcella anteriore con i
bulloni esagonali M6 × 16
2. Fissate la vite a testa orientabile M5
× 14 e le aste del supporto parafango
sulle posizioni corrispondenti su
entrambi i lati della forcella anteriore
con il cacciavite a stella, stringete i
bulloni, come mostrato nell’immagine.
1- Supporto del fanale
2- Supporto del parafango anteriore
3- Bullone esagonale M6×16
e guarnizione piatta diametro Ø6
1- Aste supporto parafango
2- Cacciavite a stella
3- Bullone a testa orientabile M5 × 14
