AVVERTENZE - Se i freni non sono già assemblati e non si ha esperien-
za nel farlo, portare la bicicletta da un tecnico specializzato.

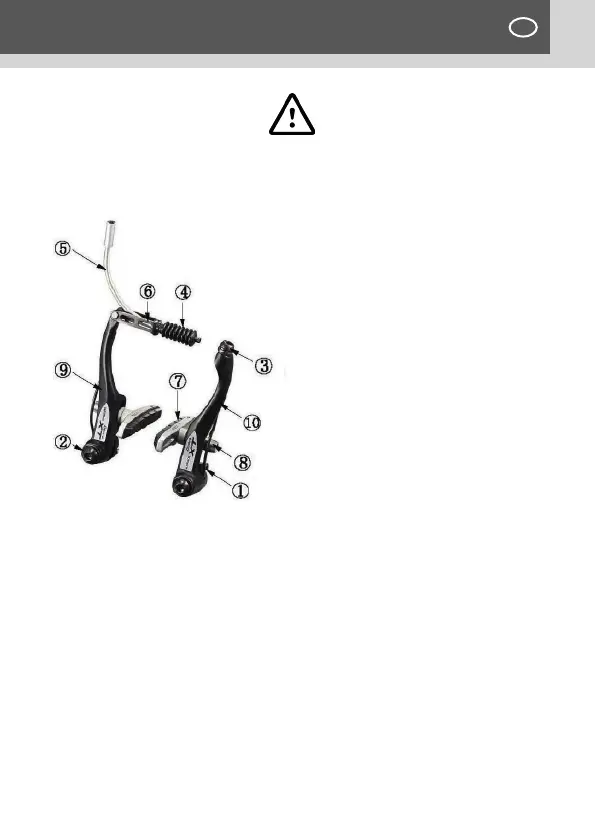

1. Vite di regolazione tensione
2. Bullone ssaggio freno
3. Bullone di ssaggio cavo
4. Sofetto
5. Guida cavo
6. Morsetto
7. Pattino
8. Bullone di ssaggio pattino
freno
9/10. Braccio
ISTRUZIONI DI ASSEMBLAGGIO
Freno V
1. Estrarre la ruota anteriore e allentare il dado sull’asse della ruota
anteriore.
2. Rimuovere la cremagliera di plastica nera sotto la forcella anterio-
re, estrarre il cavo di guida del freno V dal morsetto e inserire l’asse
della ruota anteriore nella forcella anteriore.
3. Girare il dado sull’asse della ruota anteriore e serrare il dado con
una chiave esagonale con una coppia di 18 N.M.
4. Estrudere il freno V con la forza e inserire il cavo di guida del freno
