KEB COMBIVERT F5 Servo

D - 14










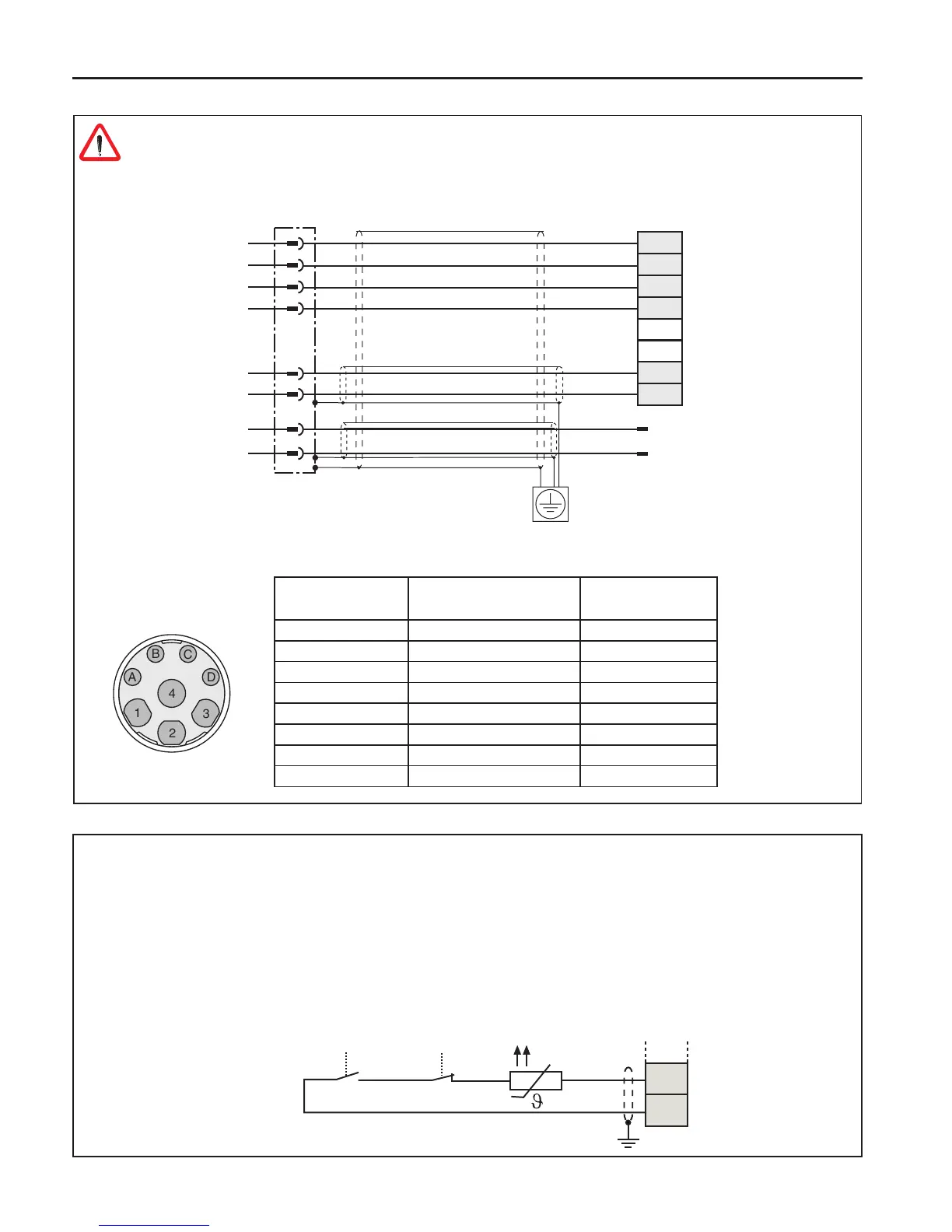

Einbau und Anschluss
• Alle Steckverbindungen nur in spannungslosem Zustand stecken !
• Auf phasenrichtigen Anschluss des Motors achten !
• Motorleitung geschirmt
PTC
PTC
Bremse +
Bremse –
Motor
Leistungsstecker
A
B
C
D
1
2
3
4
PE
U
V
W
ext. Bremsspeisegerät
mit eigener Spannungs-
versorgung (optional)
Abschirmungen großächig auf der
Montageplatte und am Motorgehäuse auegen
gr/ge
1
2
3
7
8
5
6
Motorstecker
3.3.5 Anschluss der Temperaturerfassung


 

Motor-PTC
Sonstige
• Klemmen T1, T2
• Ansprechwiderstand 1,65…4 kΩ
• Rückstellwiderstand 0,75…1,65 kΩ
• Ausführung gemäß VDE 0660 Part 302
• Die Auswertung kann vom Maschinenbauer per Software aktiviert werden
• Anschlusskabel nicht zusammen mit Steuerkabeln verlegen
• Im Motorkabel nur mit doppelter Schirmung zulässig
• Relais K1 für Brandschutz im generatorischen Betrieb anschließen (siehe 3.3.6)
Stecker
PIN Nr.
Bezeichnung
Kabel
Ader Nr.
1 U 1
4 V 2
3 W 3
2 grün-gelb 4
A 5 5
B 6 6
C 7 7
D 8 8
