Produktbeschreibung

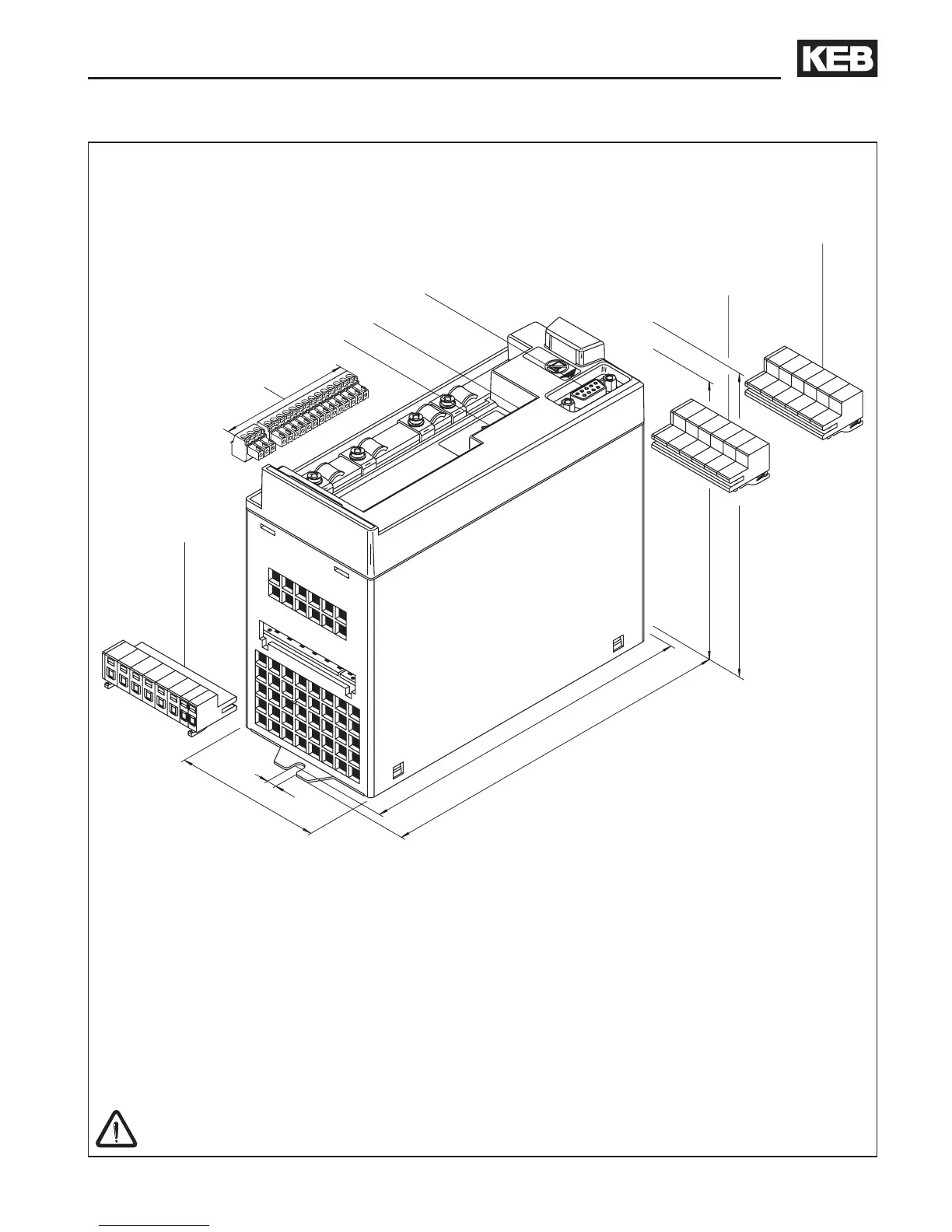

2.4 Abmessungen und Anschlüsse
PE
L1
L2
L3
++
--
PE
L1
N/L2
L3
++
--
Wa
Ein Fe
schutz s
ist als allei
Schutzmaßna
nicht zulÌässig
Die Ko
entlad
beträg
T2
T1
PB
PA
WVU
PE
185
175
144
158
76
5
U, V, W Anschluss für Servomotor
PA, PB Anschluss Bremswiderstand
T1, T2 Anschluss für Temperatursensor/-schalter
L1, N/L2, L3 1/3-phasiger Netzanschluss (230 V-Klasse)
L1, L2, L3 3-phasiger Netzanschluss (400 V-Klasse)
++, -- Gleichspannungsein-/ausgang für DC-Versorgungungsnetze
250...370 V DC (230 V-Klasse)
420...720 V DC (400 V-Klasse)
PE Anschluss für Schutzleiter
Eingangsspannung beachten, da 230 V (1/3-phasig) und 400 V-Klasse (3-phasig)
möglich !
Inkrementalgebernachb. X3B
Resolver X3A
X4A
X2A
X1B
230 V-Klasse X1A
mit Operator
mit Blindabdeckung
400 V-Klasse X1A
191 (mit Klemmleisten)
