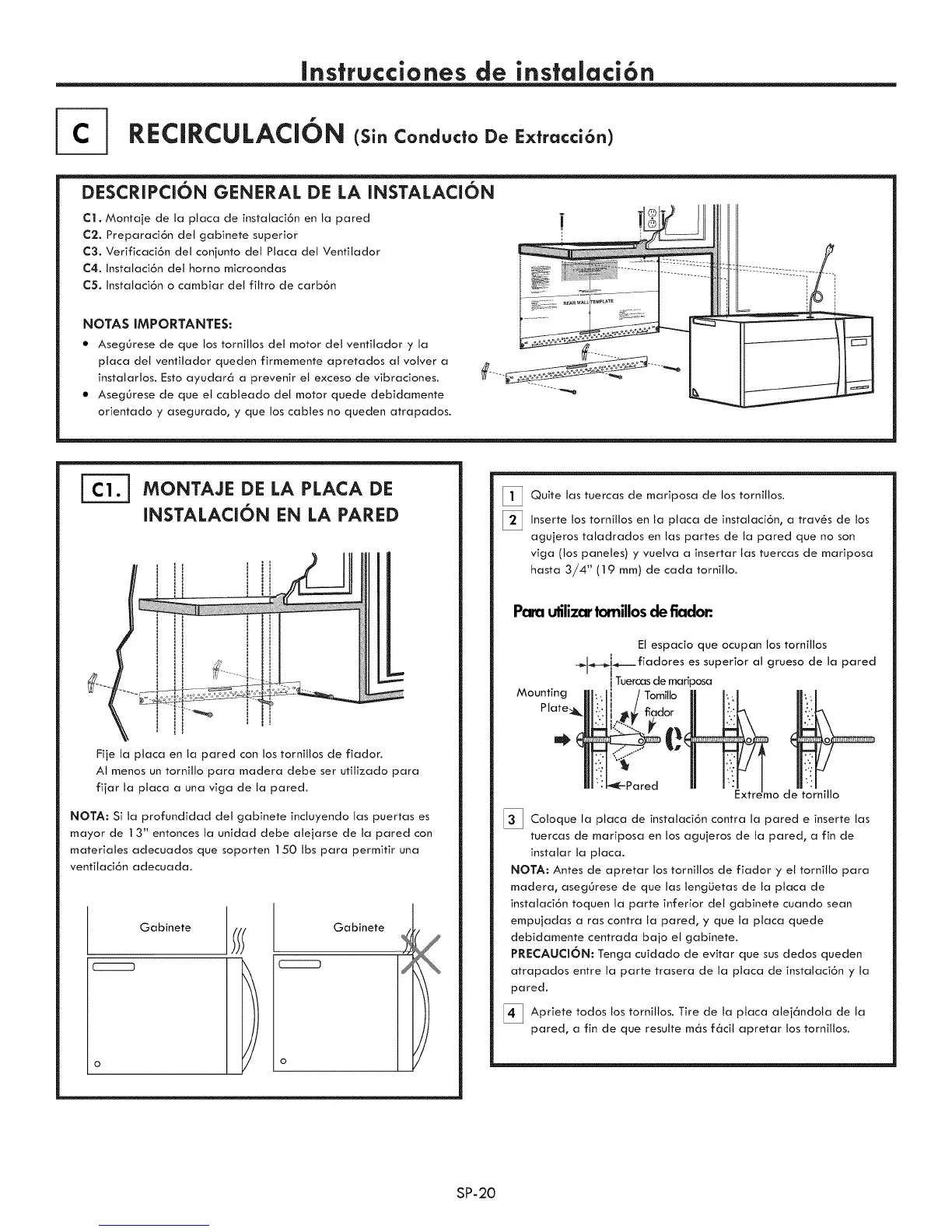

Instrucciones de instalaci6n
RECIRCULACION (sinConductoDeE×troc i6 )
! F
DESCRiPCION GENERAL DE LA INSTALACION
C|° Montaje de la placa de TnstalacT6n en la pared
C2. PreparacT6n del gabTnete superior
C3. VerificacT6n del conjunto del Placa del VentTlador
C4. InstalacT6n del homo microondas
C5. InstalacT6n o cambTar del fittro de carb6n
NOTAS IMPORTANTES:
• Aseg0rese de que los tornittos det motor del ventitador y la
placa det ventTtador queden firmemente apretados al volver a
instalarlos. Esto ayudara a prevenTr el exceso de vTbracTones.
• Aseg0rese de queet cableado det motor quede debTdamente
orTentado y asegurado, y que los cables no queden atrapados.
|
MONTAJE LA DE
DE PLACA
INSTALACI6N EN LA PARED
FTje la placa en la pared con los tornTllos de fiador.
AI menos un tornTtlo para madera debe ser utilTzado para
fijar la placa a una viga de la pared.
NOTA: Sila profundidad del gabTnete induyendo las puertas es
mayor de 13 _ entonces la unidad debe alejarse de la pared con
materiales adecuados que soporten 150 Ibs para permitir una
ventitaci6n adecuada.
C222222D
Gabinete Gabinete
[_ QuTte los tuercas de de los tornTtlos.
marTposa
[_ Inserte los tornTtlos ta placa de TnstalacT6n, troves de los
en a
agujeros taladrados en las partes de la pared que no son
viga (los paneles) y vuetva a insertar las tuercas de mariposa
hasta 3/4 '' (19 mm) de cada tornTtlo.
Para ulilizartomillosde fiador:.
El espacio que ocupan los tornitlos
_l÷__j__.__fiadores. es superior al grueso de la pared
i Tuercas de mar )osa
Mounting _m
Plate,
o de tornillo
[3_ Coloque la de TnstalacT6n la Tnserte los
placa contra pared e
tuercas de mariposa en los agujeros de la pared, a fin de
Tnstalar la placa.
NOTA: Antes de apretar los tornillos de fiador y et tornTtlo para
madera, aseg0rese de que las lengiJetas de la ptaca de
instalaci6n toquen la porte inferior det gabTnete cuando sean
empujadas a ras contra la pared, y que la placa quede
debidamente centrada bajo el gabinete.
PRECAUCION: Tenga cuTdado de evitar que sus dedos queden
atrapados entre la parte trasera de la placa de instalacT6n y la
pared.
[_!._ AprTete todos los tornillos. Tire de la placa alej6ndola de la
pared, a fin de que resutte m6s f6cTt apretar los tornTtlos.
SP-20
