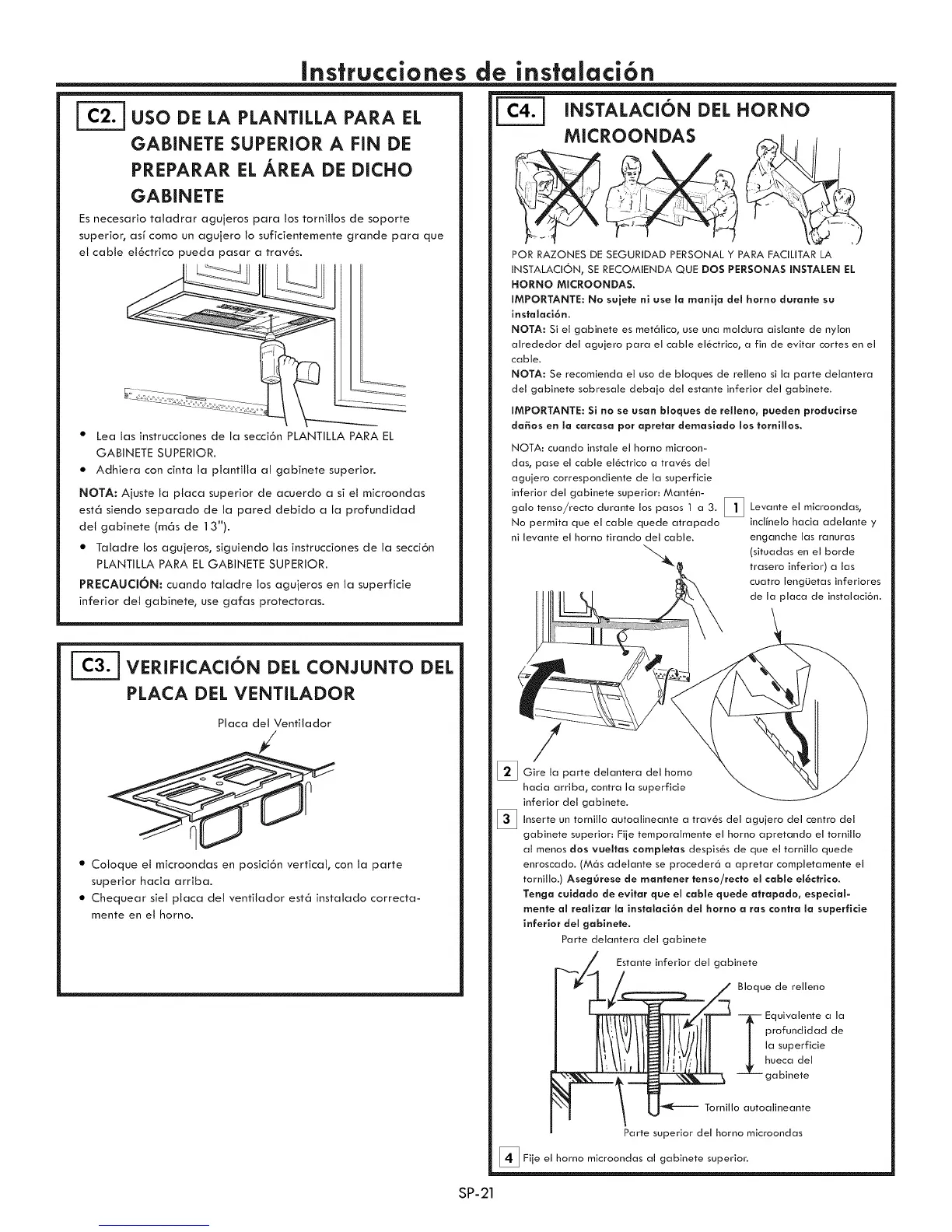

Instrucciones
_;l'.=] USO DE LA PLANTILLA PARA EL
GABINETE SUPERIOR A FIN DE
PREPARAR EL AREA DE DICHO
GABINETE
Es necesario taladrar agujeros para los tornillos de soporte
superior, asf como un agujero Io suficientemente grande para que
el cable et_ctrico pueda pasar a trav@s.
Lea las instrucciones de la secci6n PLANTILLA PARA EL
GABINETE SUPERIOR.
Adhiera con cinta la plantitla al gabinete superior.
NOTA: Ajuste la placa superior de acuerdo a si et microondas
est6 siendo separado de la pared debido a la profundidad
del gabinete (mds de 13").
Taladre los agujeros, siguiendo las instrucciones de la secci6n
PLANTILLA PARA EL GABINETE SUPERIOR.
PRECAUCION: cuando taladre los agujeros en la superficie
inferior del gabinete, use gafas protectoras.
_ VERIFiCACI6N DEL CON JUNTO DEL
PLACA DEL VENTILADOR
Placa del Ventilador
Coloque et microondas en posici6n vertical, con la parte
superior hacia arriba.
Chequear siet placa del ventitador est6 instalado correcta-
mente en el homo.
de instalaci6n
INSTALACION DEL HORNO
POR RAZONES DE SEGURIDAD PERSONAL Y PARA FACILITAR LA
INSTALACION, SE RECOMJENDA QUE DOS PERSONAS mNSTALEN El.
HORNO MICROONDAS.
IMPORTANTE: No suiete ni use la maniia del horno durante su
instalaci6n.
NOTA: Si el gabinete es met61ico, use una moldura aislante de nylon
alrededor del agujero para el cable el6ctrico, a fin de evitar cortes en el
cable.
NOTA: Se recomienda el uso de bloques de relleno si la parte delantera
del gabinete sobresale debaio del estante inferior del gabinete.
IMPORTANTE: Si no se usan bloques de relieno, pueden producirse
dafios en la carcasa por apretar dernasiado los tornillos.
NOTA: cuando instale el homo microon-
das, pase el cable el6ctrico a trav6s del
aguiero correspondiente de la superficie
inferior del gabinete superior: Mant6n-
galo tenso/recto durante los pasos 1 a 3. l_] Levante el microondas,
No permita que el cable quede atrapado inclinelo hacia adelante y
ni levante el homo tirando del cable, enganche las ranuras
"_ (situadas en el borde
t trasero inferior) a las
cuatro lengLietas inferiores
de la placa de instalaci6n.
%
[]
/
Gire la parte delantera del homo
hacia arriba, contra la superficie
inferior del gabinete.
Inserte un tornillo autoalineante a trav6s del aguiero del centro del
gabinete superior: File temporalmente el homo apretando el tornillo
al menos dos vueltas completas despis6s de que el tornillo quede
enroscado, (M6s adelante se proceder6 a apretar completamente el
tornillo.) AsegOrese de mantener tenso/recto el cable el_ctrico.
Tenga cuidado de evitar que el cable quede atrapado, especial=
mente al realizar la instalaci6n del horno a ras contra la superficie
inferior del gabinete.
Parte deJantera deJ gabinete
Estante inferior del gabinete
Bloque de relleno
-_ Equivalente a la
profundidad de
la superficie
hueca del
gabinete
Tornillo autoalineante
Parte superior del horno microondas
[_ Fiie el homo microondas al gabinete superior.
SP-21
