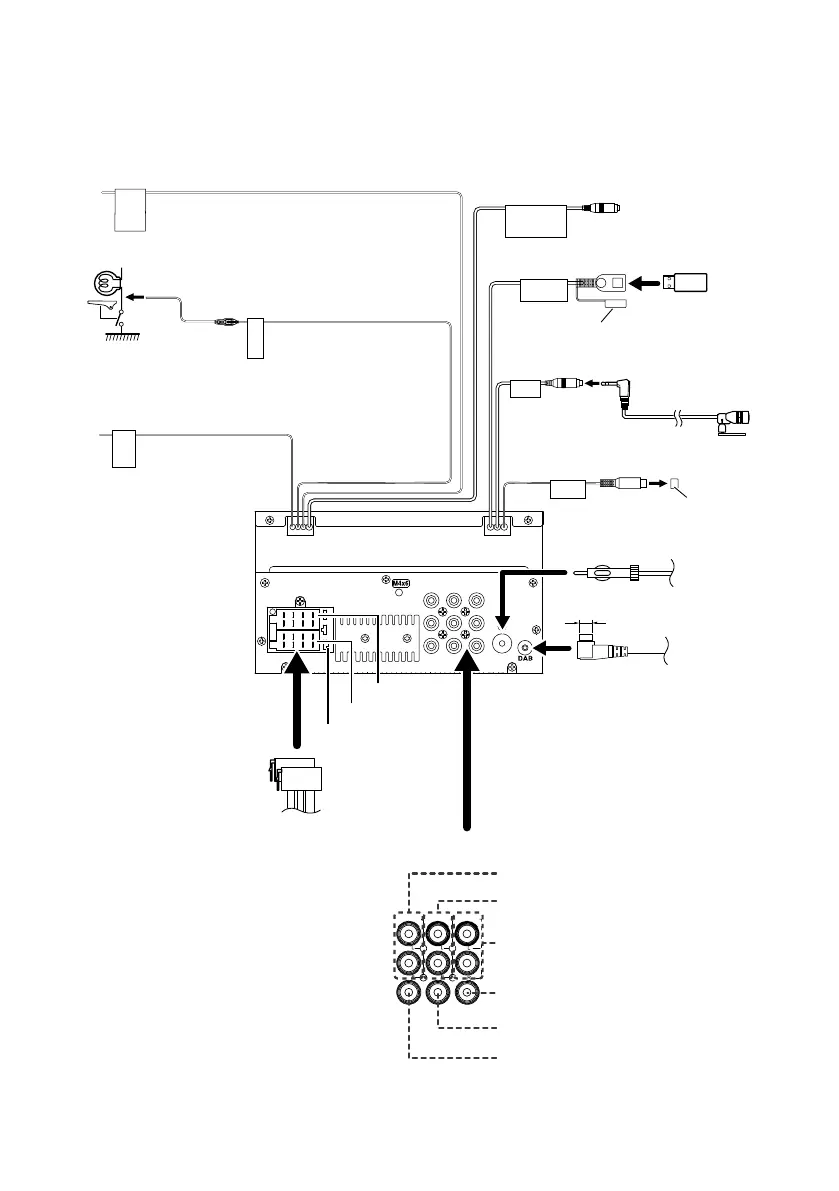

Connexion/Installation
106
ANT
CAM IN
VIDEO OUT VIDEO IN
AV IN
L
R
FRONT OUTREAR OUT
M4x6
5V
=
1.5A
MIC
SUB
WOOFER
PRK SW
REVERSE
STEERING
WHEEL
REMOTE
INPUT
2 4 6 8
1 3 5 7
2 4 6 8
1 3 5 7
STEERING
REMOTE
INPUT
Connexion au
commutateur de
détection du frein à main.
Par mesure de sécurité,
connectez le détecteur de
stationnement.
Vert clair (Câble du détecteur de
stationnement)Accessoire 4 : Câble
d'extension de stationnement
Violet/Blanc (Câble du détecteur de marche
arrière)
Accessoire 1
Microphone
Bluetooth
Vers la télécommande au volant
Pour utiliser la fonction de télécommande au volant,
vous avez besoin d'un adaptateur de télécommande
spécial (non fourni) qui correspond à votre véhicule.
Connexion au faisceau
du feu de marche
arrière du véhicule
lors de l'utilisation de
la vue arrière de la
caméra.
Bleu ciel/Jaune (Câble de la télécommande
au volant)
Connexion au faisceau des commandes au
volant du véhicule.
Contactez votre revendeur KENWOOD
pour en savoir plus.
Fusible (15 A)
Ñ Connexion des câbles sur les contacts électriques
Préamplification du caisson de basses
Capuchon
Capuchon
Antenne FM/AM
Φ 6,5 mm (maximum)
Antenne DAB CX-DAB1
[3]
DMX7018DABS seulement.
! ATTENTION
L'utilisation de CX-DAB1 (accessoire
en option) comme antenne DAB est
recommandée. Lors de l’utilisation d’une
antenne de radiodiffusion numérique
disponible dans le commerce, le diamètre
du connecteur SMB doit être de 6,5 mm
maximum.
Connecteur A
Connecteur B
Périphérique
USB
[2]
Borne USB
[1]
(1 m)
[1]
Courant d'alimentation maximum USB
: CC 5 V = 1,5 A
[2]
Vendue séparément
[3]
Accessoire proposé en option
Connecteur ISO
FRONTOUTREAROUT
VIDEOOUT VIDEOINCAMIN
AVIN
Préamplification audio arrière
(Gauche : blanc, Droite : rouge)
Entrée audio AV-IN
(Gauche ; Blanc, Droite ; Rouge)
Préamplification audio avant
(Gauche : blanc, Droite : rouge)
Sortie vidéo (jaune)
Entrée de la caméra vue arrière (jaune)
Entrée visuelle AV-IN (Jaune)
!B5A-2247-10_DMX_E_EnFr.indb 106 2018/06/11 16:16
