Connexion/Installation
107Français
ANT
CAM IN
VIDEO OUT VIDEO IN
AV IN
L
R
FRONT OUTREAR OUT
M4x6
5V
=
1.5A
KCA-iP103 (0,8 m)
[3]
Micro USB vers câble
USB
[2]
iPod/iPhone
[2]
Connecteur lumineux
Smartphone Android
[2]
[1]
Tension d'alimentation maximum pour iPod/
iPhone : DC 5 V = 1,5 A
[2]
Vendu séparément
[3]
Accessoire proposé en option

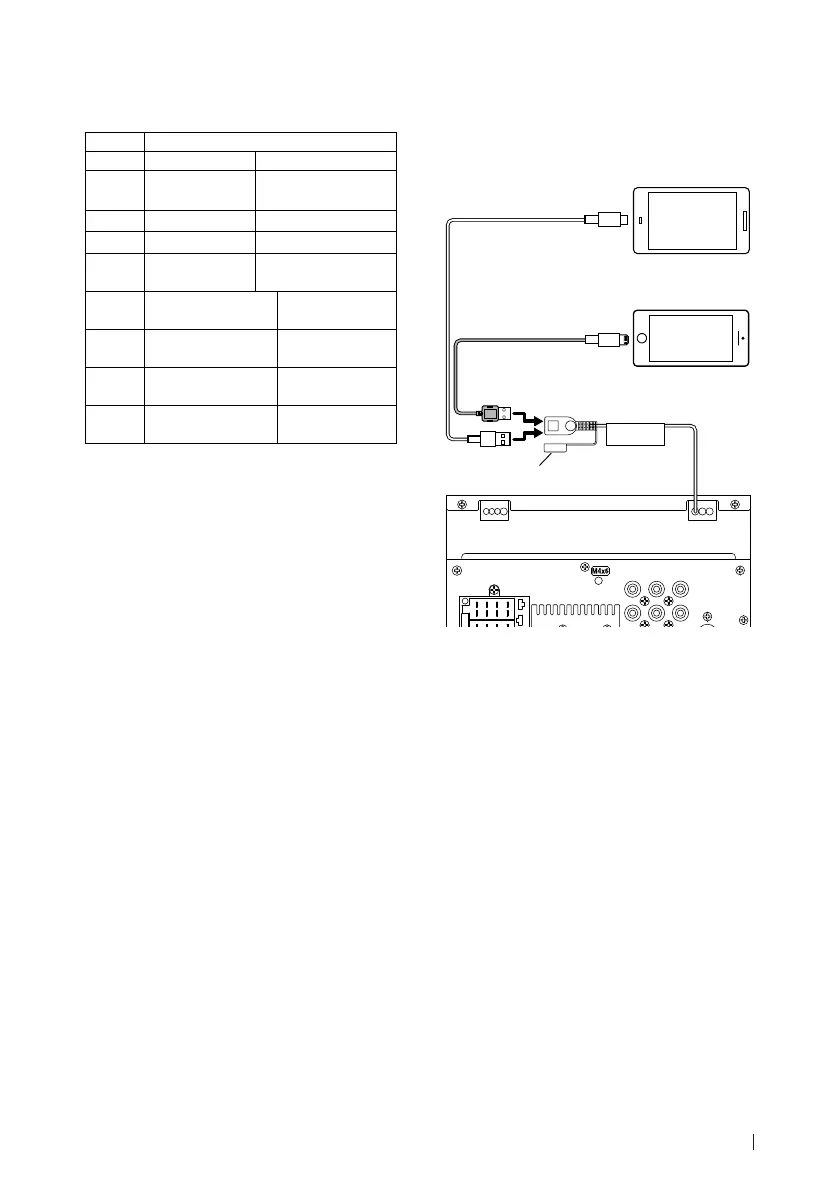

Ñ Branchement d'un iPod/
iPhone/Android
Capuchon
Borne USB
[1]
(0,8 m)
Ñ Guide de la fonction
Connecteur ISO
Broche Couleur et fonction
A-4 Jaune Batterie
A-5 Bleu/Blanc
[1]
Réglage de
puissance
A-6 Orange/Blanc Éclairage
A-7 Rouge Allumage (ACC)
A-8 Noir Branchement à la
terre (masse)
B-1/B-2 Violet (+) /
Violet/Noir (–)
Arrière droit
B-3/B-4 Gris (+) /
Gris/Noir (–)
Avant droit
B-5/B-6 Blanc (+) /
Blanc/Noir (–)
Avant gauche
B-7/B-8 Vert (+) /
Vert/Noir (–)
Arrière gauche
[1]
Max. 300 mA, 12 V
• Impédance d'enceinte : 4-8 Ω
! ATTENTION
Avant de connecter les connecteurs ISO
(disponibles dans le commerce) à l'unité,
vérifier les conditions suivantes :
• Veiller à ce que l'affectation des broches du
connecteur corresponde à l'unité KENWOOD.
• Prendre un avis supplémentaire pour le câble
d'alimentation.
• Si les câbles d'alimentation et de contact
ne correspondent pas, les changer en
conséquence.
• Si le véhicule ne dispose pas d'un câble de
démarrage, utiliser une interface disponible
dans le commerce.
!B5A-2247-10_DMX_E_EnFr.indb 107 2018/06/11 16:16
