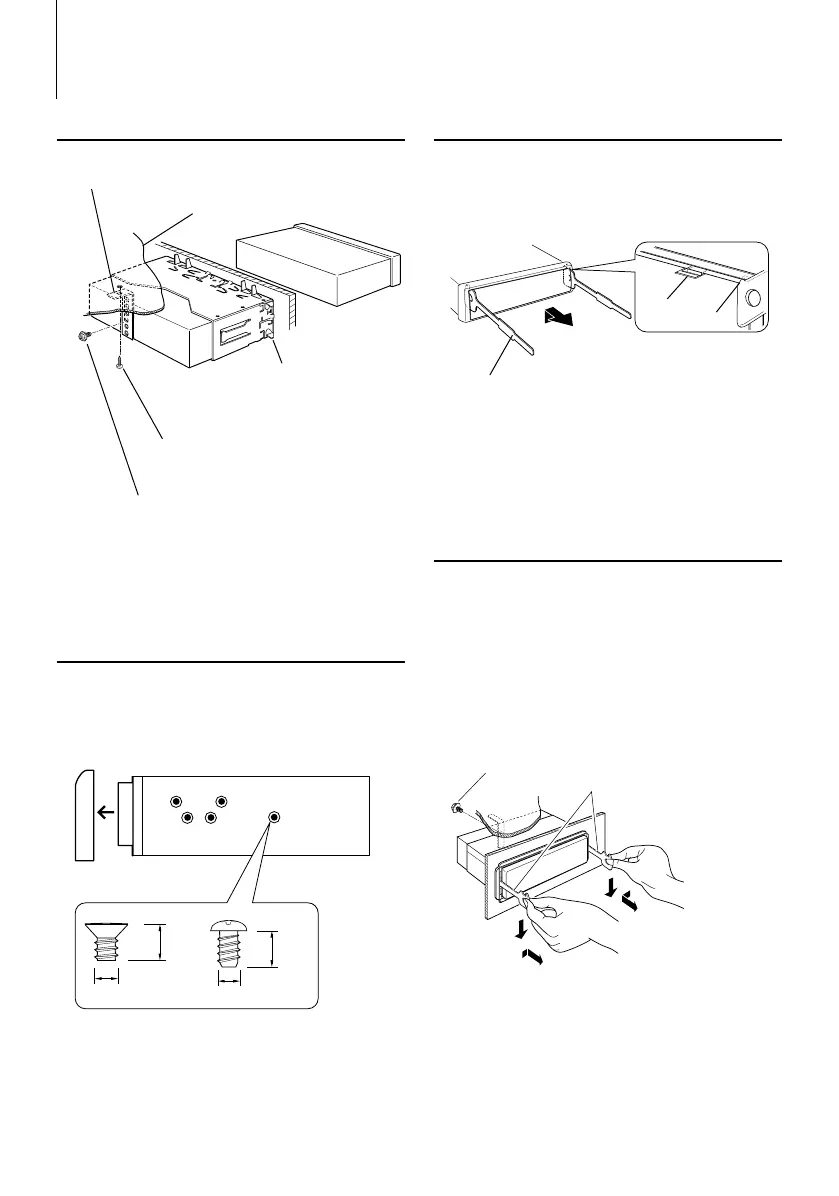

Instalación/Desmontaje de la unidad
Automóviles no japoneses
Muro cortafuego o soporte de metal
Tornillo (M4 × 8 mm)
(disponible en el comercio)
Tornillo autorroscante
(disponible en el comercio)
Correa de montaje metálico
(disponible en el comercio)
Doble las lengüetas del
manguito de montaje con un
destornillador o similar y fíjelo.
⁄
• Asegúrese de que la unidad esté firmemente instalada en
su lugar. Si está instalada en forma inestable, podrían ocurrir
fallas de funcionamiento (p.ej., saltos de sonido).
Automóiles japoneses
1 Refiérase a la sección <Extracción del marco de
goma dura> y retire el marco de goma dura.
2 Alinee los orificios de la unidad (dos lugares en
cada lado) con la ménsula de montaje del vehículo
y fije la unidad con los tornillos suministrados.
8 mm
MAX.
ø5mm
ø5mm
8mm
MAX.
T
N
T
N
T/N
T: Automóviles Toyota
N: Automóviles Nissan
Accesorio3...para automóviles Nissan
Accesorio4...para automóviles Toyota
3
4
Extracción del marco de goma dura
1
Enganche las uñas de agarre en la herramienta de
extracción y quite los dos enganches en el nivel
superior.
Suba el bastidor y tire de él hacia adelante tal como
se indica en la figura.
Uña
Fijador
Accesorio2
Herramieta de extracción
2 Al quitar el nivel superior, quite las dos posiciones
inferiores.
⁄
• Se puede quitar el marco de la parte de abajo de la misma
forma.
Desmontaje de la unidad
1 Refiérase a la sección <Extracción del marco de
goma dura> y retire el marco de goma dura.
2 Quite el tornillo (M4 x 8) del panel posterior.
3 Inserte profundamente las dos herramientas de
extracción en las ranuras de cada lado, tal como se
muestra en la figura.
4 Empuje la herramienta de extracción hacia abajo,
mientras presiona hacia adentro, y extraiga la
unidad hasta la mitad.
Tornillo (M4 × 8 mm)
(disponible en el comercio)
Accesorio2
¤
• Preste atención para no lastimarse con las uñas de agarre
de la herramienta de extracción.
5 Termine de sacar la unidad con las manos,
prestando atención para no dejarla caer.
