KDC-X792/KDC-X692/KDC-MP738U/KDC-MP638U
P.CONT
ILLUMI
ANT.
CONT
MUTE
–
+
REMO.CONT
LR
Entrée d'antenne FM/AM
Sortie avant
Fusible (10A)

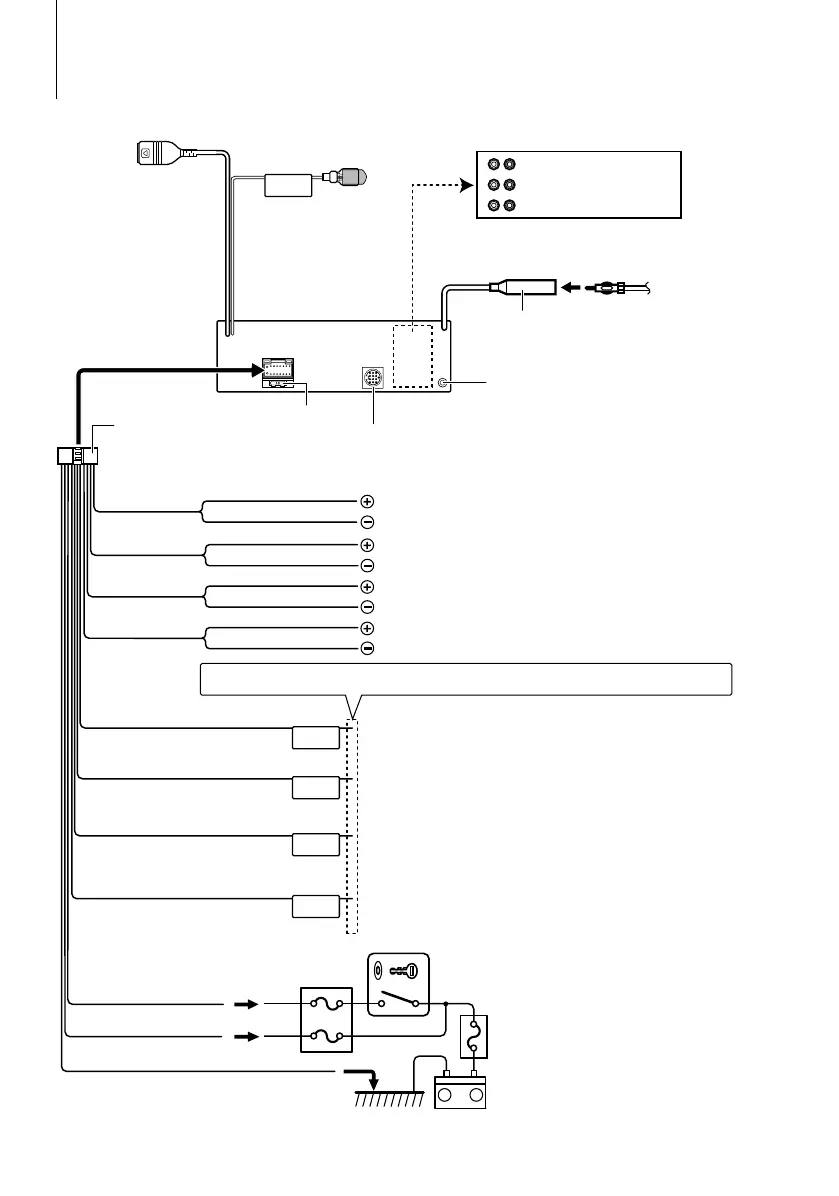

Câblage électrique
(Accessoire1)
Blanc/Noir
Gris/Noir
Vert/Noir
Violet/Noir
Blanc
Gris
Vert
Violet
Vers l'enceinte avant gauche
Vers l'enceinte avant droite
Vers l'enceinte arrière droite
Vers l'enceinte arrière gauche
Câble d’allumage (Rouge)
Câble de batterie (Jaune)
Fil de terre (Noir) · (Vers le châssis du véhicule)
Commutateur de
clé de contact
Boîte de fusible de la
voiture (Fusible principal)
ACC
Boîte de fusible
de la voiture
Batterie
Si aucune connexion n'est faite, ne laissez pas le câble sortir de la languette.
Câble de commande de l’alimentation (Bleu/
Blanc)
Câble de commande de l’antenne
moteur (Bleu)
Câble de commande du gradateur (Orange/
Blanc)
Lorsque vous utilisez l'amplificateur de puissance en option, connectez à
sa borne de commande d'alimentation.
Vers le commutateur de commande de phares
En fonction de l'antenne que vous utilisez, connectez soit à la borne
de commande de l'antenne moteur, soit à la borne d'alimentation de
l'amplificateur survolteur de l'antenne-film.
Sortie Sub Woofer
Câble de sourdine téléphone (Marron)
Sortie arrière
Connecteur USB (1 m)
Vers le dispositif USB
Pour utiliser la fonction
de télécommande au
volant, vous devez vous
procurer un adaptateur
à distance exclusif (non
fourni) qui correspond à
votre type de véhicule.
Télécommande au volant
(Bleu clair/Jaune)
Entrée AUX (Stéréo)
Utilisez la mini-prise qui est de type stéréo et ne
possède pas de résistance.
Vers changeur de disque Kenwood/ Accessoire externe
en option
⁄
Pour la connexion de ces fils, veuillez consulter les
manuels d’utilisation appropriés.
Connectez à la borne qui est mise à la masse lorsque le téléphone sonne
ou pendant les conversations.
⁄
Pour connecter au système de navigation Kenwood, consultez votre
manuel de navigation.
Connexion des câbles aux bornes
⁄
Ne pas ôter le
capuchon lorsque le
câble USB n'est pas
utilisé. Le connecteur
ne causera aucun dégât
à l'appareil s'il entre en
contact avec une pièce
métallique du véhicule.
