7 Bijlage
V 1.3
128 / 160
7.2 Aansluitschema‘s vlotterschakelaar en druksensoren
De in de volgende weergave van de functieschema‘s gebruikte benamingen zijn op het aansluitschema
ook gebruikt. Het aansluitschema voor de vlotterschakelaars bevindt zich in het behuizingsdeksel van het
schakelapparaat.
7.2.1 Aqualift F Mono 400 V
De leidingeinden van de vlotterschakelaars aan de gelijkluidende klemmen van het klemmenblok aansluiten
(zie benaming in afb. [14] )
7.2.2 Aqualift F Mono 400 V ATEX
De leidingeinden van de vlotterschakelaars aan de klemmen van de zenerbarrière aansluiten (zie afb. [15] en
[18], beschrifting ATEX VLOTTER)

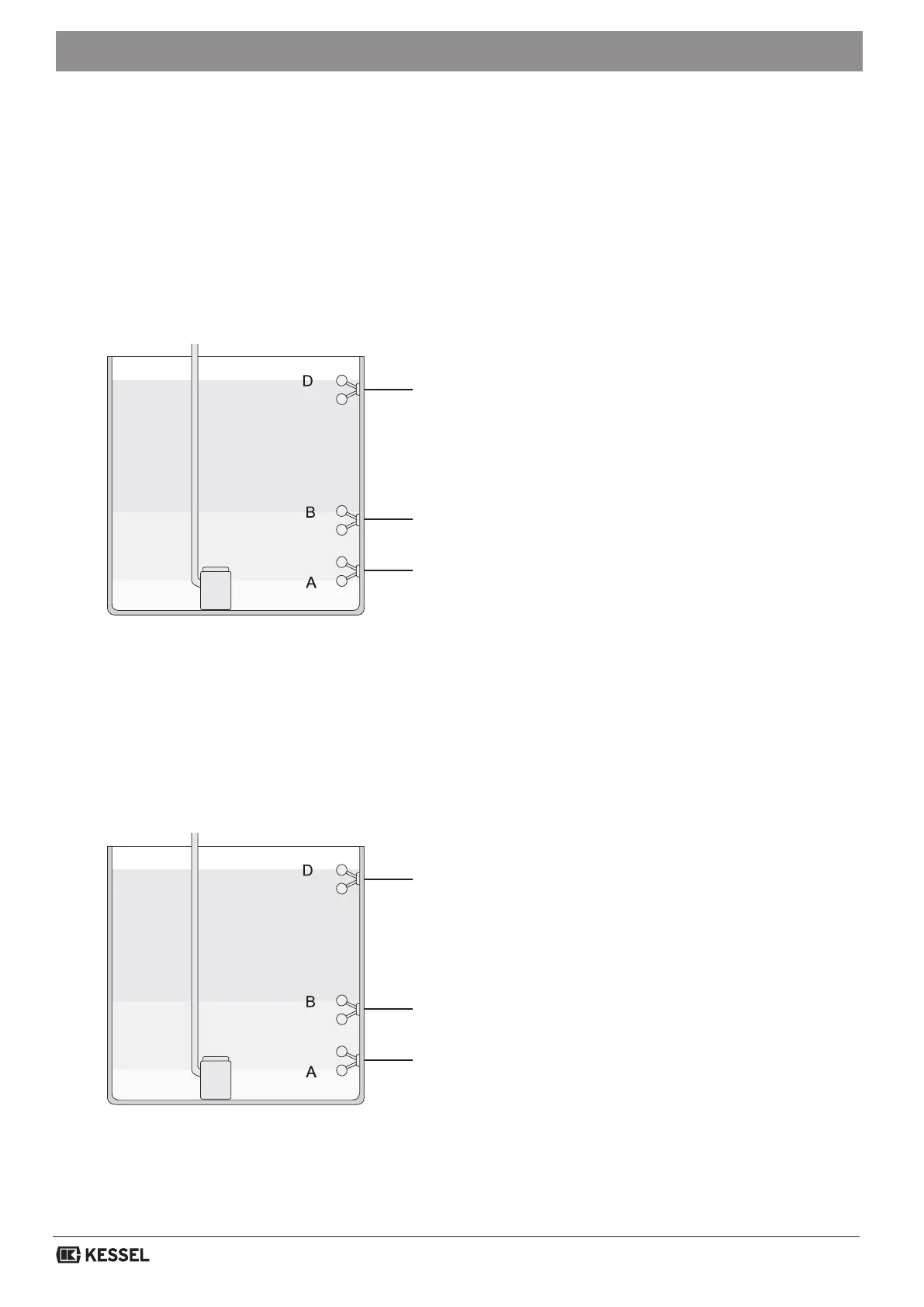

[14]
Alarm
Aan
Uit
A = pomp uitgeschakeld
B = pomp inschakelen*
D = alarm*
* bij stijgend afvalwaterpeil
Benaming
[15]
Alarm
Aan
Uit
A = pomp uitgeschakeld
B = pomp inschakelen*
D = alarm*
* bij stijgend afvalwaterpeil
Benaming
