7 Załącznik
V 1.3
154 / 160
7.2 Schematy połączeń, przełącznik pływakowy i czujniki ciśnienia
Nazwy zastosowane na poniższych ilustracjach schematów funkcjonalnych odpowiadają tym zastosowanym
na schemacie połączeń. Schemat połączeń przełącznika pływakowego znajduje się na pokrywie obudowy
urządzenia sterowniczego.
7.2.1 Aqualift F Mono 400 V
Należy podłączyć końcówki przewodów przełącznika pływakowego do zacisków bloku zaciskowego o tej
samej nazwie (patrz nazwa na rys. [14] )
7.2.2 Aqualift F Mono 400 V ATEX
Należy podłączyć końcówki przewodów przełącznika pływakowego do zacisków bariery Zenera (patrz rys. [15]
i [18], napis PŁYWAK ATEX [ATEX SCHWIMMER])

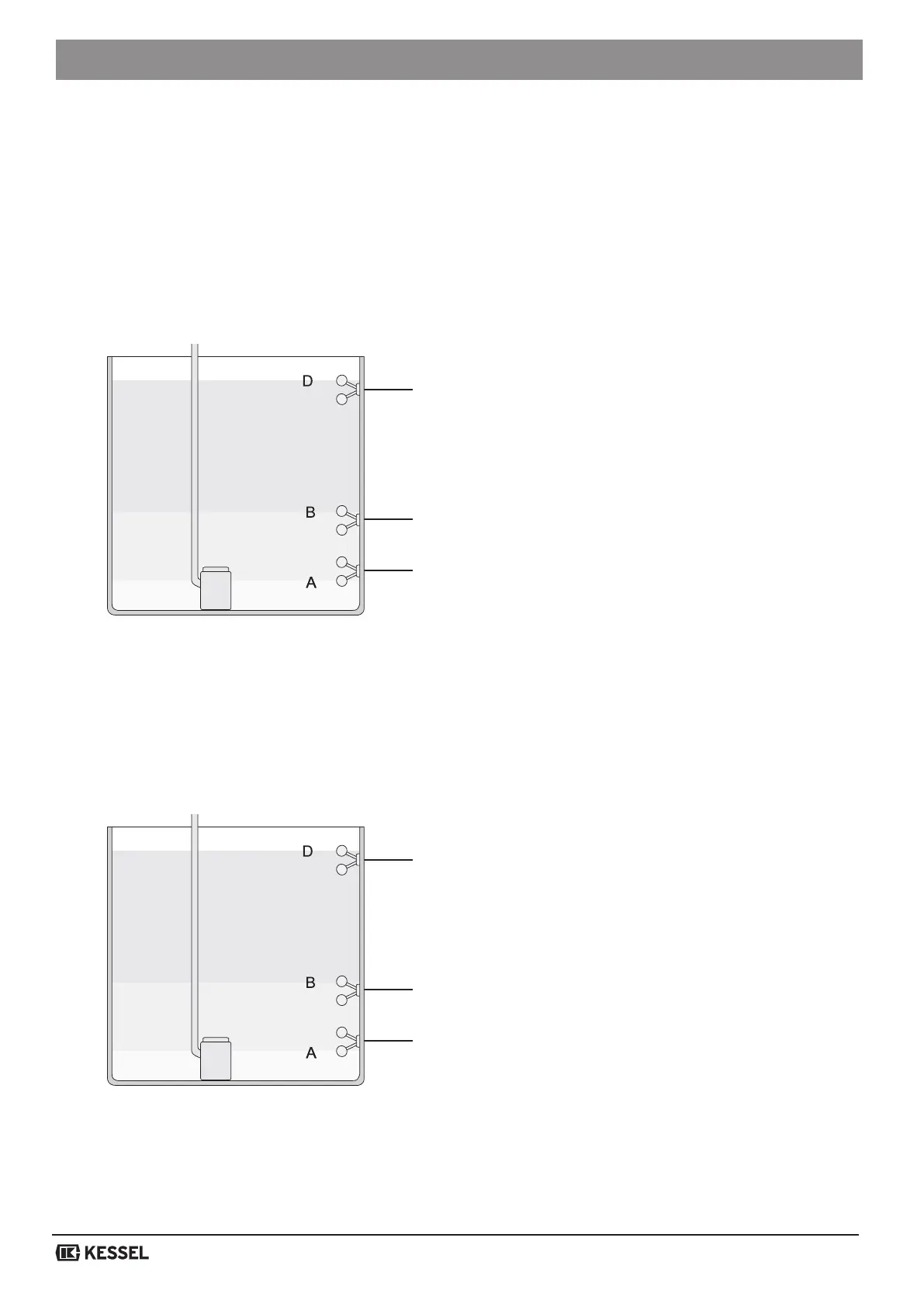

[14]
Alarm
Wł.
Wył.
A = pompa wyłączona
B = włącz pompę*
D = alarm*
* przy rosnącym poziomie wody
Nazwa
[15]
Alarm
Wł.
Wył.
A = pompa wyłączona
B = włącz pompę*
D = alarm*
* przy rosnącym poziomie wody
Nazwa
