RO Compact Series Technical Manual
74

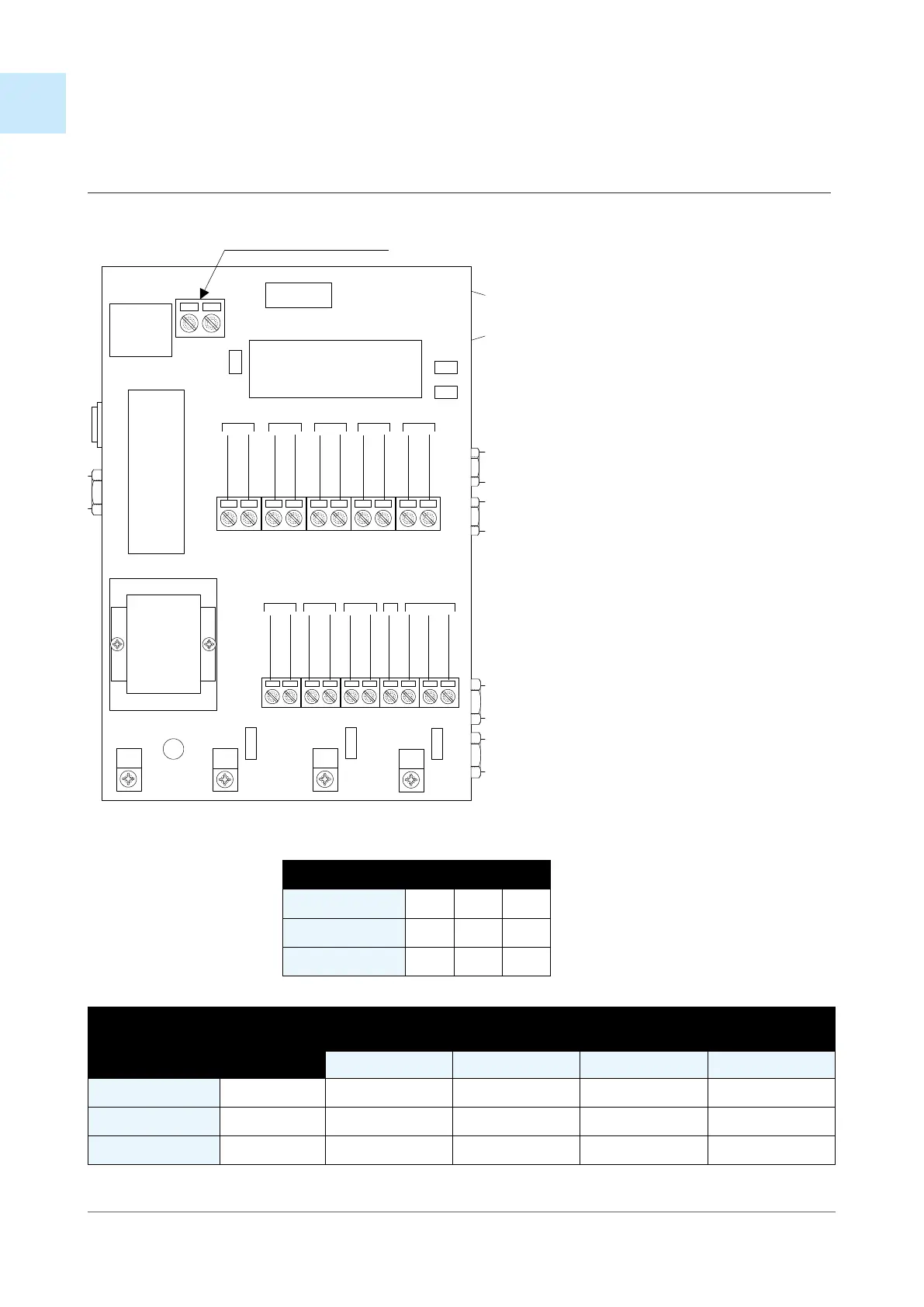

Terminal Block Wiring
DWG NAME
ORIGINALLY DRAWN BY DATE
MATERIAL
MANEGER
SIZE SCALE SHEET
LAST MODIFIED BY DATE
DWG REV
10102 – Terminal Block Wiring
RO-COMPACT SERIES
Henrik Petersen 25/11/2010
COSTUMER
-
-
1 OF 1
A
Allan Herold 14/05-2014
TERMINAL
BLOCK WIRING
RO – COMPACT 1
1 Ground 2 Ground
3 Ground 4 Main Power, Line Voltage (Brown)
5 Feed Solenoid Valve, Line Voltage (Brown) 6 Feed Solenoid Valve, Neutral (Blue)
7 Feed Pump, Line Voltage (Brown) 8 Feed Pump, Neutral (Blue)
9 Process Pump, Line Voltage (Brown) 10 Process Pump, Neutral (Blue)
11 Pressure Switch, Signal Voltage 12 Pressure Switch, Signal Voltage
13 Flow Switch, Signal Voltage 14 Flow Switch, Signal Voltage
15 High Level Switch, Signal Voltage (brown) 16 High Level Switch, Signal Voltage
17 Mid Level Switch, Signal Voltage (green) 18 Mid Level Switch, Signal Voltage
19 Low Level Switch, Signal Voltage (yellow) 20 Low Level Switch, Signal Voltage (white)
1
J2
J3
PS1FS1LSHLSW
GND
230V
MV1P1
LSL
MV2/P2
AUX
Auxiliary Alarm Contact
J1
470uF 50V
2345678910
11121314151617181920
100uF
25v
C12
C11
C10
J1 ON = USE LSH FOR P1 TURN ON J2 OFF = USE LSM FOR P1 TURN ON
ALARM SETTINGS
JUMPER SETTING VOLUME MIN. TIME MAX. TIME
J1 J2 J3 SYSTEM (LITERS) (MIN LPH) (MAX LPH) (MINUTES) (MINUTES)
0 0 0 RO-Compact1 9,1 100 350 5,28 1,34
0 0 1 RO-Compact2 18,2 133 470 8,13 2,19
0 1 0 RO-Compact3 17,4 280 820 3,44 1,16
(GND)
(GND)
(GND)
(230+)
(NEUT)
(NEUT)
(NEUT)
VPP24-210
CLASS B
System J1 J2 J3
RO-Compact 1 0 0 0
RO-Compact 2 0 0 1
RO-Compact 3 0 1 0
1 Ground
2 Ground
3 Ground
4 Main power, line voltage (brown)
5 Feed solenoid valve, line voltage (brown)
6 Feed solenoid valve, neutral (blue)
7 Feed pump, line voltage (brown)
8 Feed pump, neutral (blue)
9 Process pump, line voltage (brown)
10 Process pump, neutral (blue)
11 Pressure switch, signal voltage
12 Pressure switch, signal voltage
13 Flow switch, signal voltage
14 Flow switch, signal voltage
15 High level switch, signal voltage (brown)
16 High level switch, signal voltage
17 Mid level switch, signal voltage (green)
18 Mid level switch, signal voltage
19 Low level switch, signal voltage (yellow)
20 Low level switch, signal voltage (brown)
System
Volume
(Litres)
Alarm Settings
Minimum l/ph Maximum l/ph Min Time (mins) Max Time (mins)
RO-Compact 1 9,1 100 350 5,28 1,34
RO-Compact 2 18,2 133 470 8,13 2,19
RO-Compact 3 17,4 280 820 3,44 1,16
Jumpers:
J1 on
Use LSH for P1 turn on
J1 o
Use LSM for P1 turn on
