28

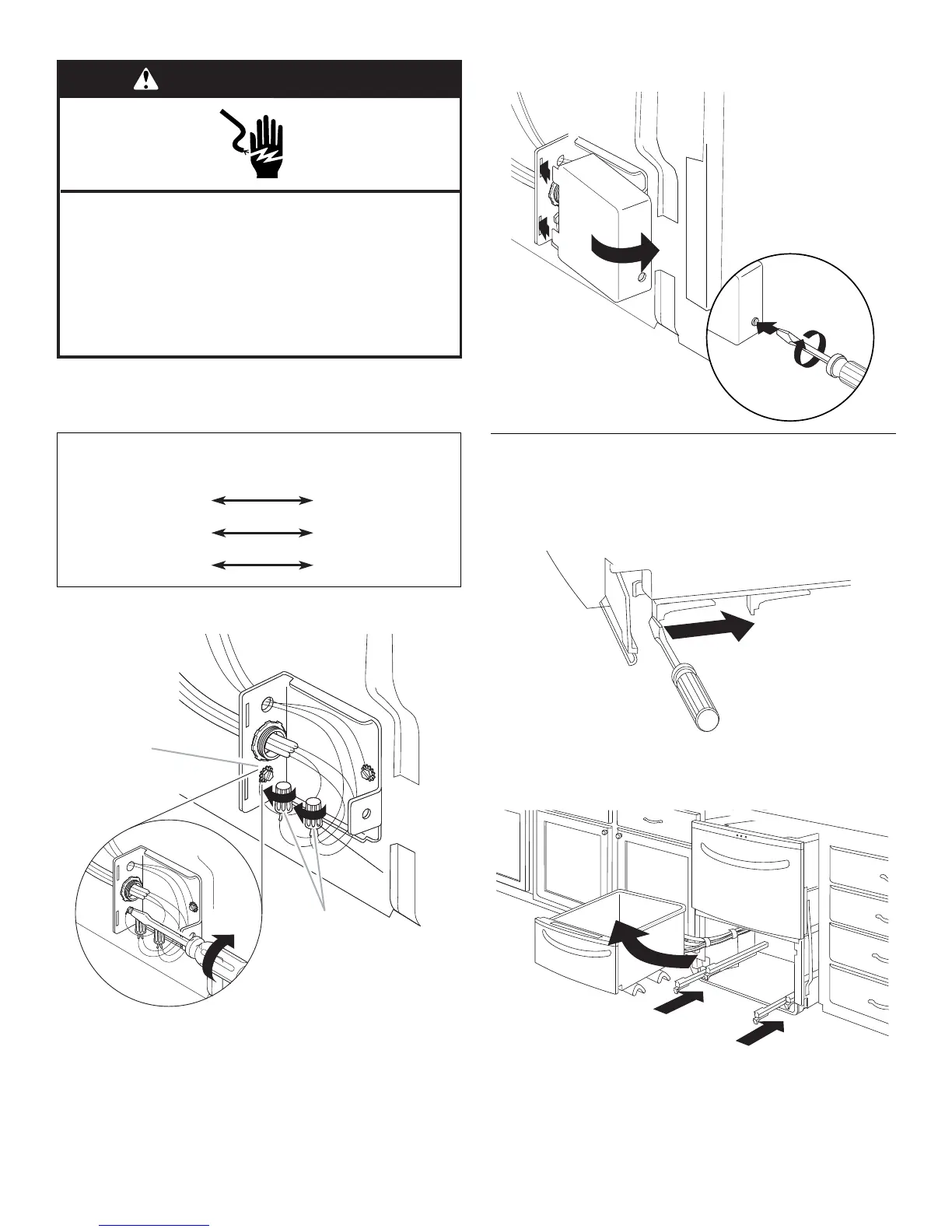

3. Conecte los cables como se describe a continuación, usando
ataduras en los conectores del tamaño adecuado para
conectar el cable directo al cable de la lavavajillas de
calibre 16.
4. Conecte el alambre de conexión a tierra al tornillo verde de
conexión a tierra.
5. Vuelva a colocar la tapa de la caja eléctrica con todos los
alambres dentro de la caja de terminales.
Instale las piezas del marco y nivele la
lavavajillas
1. Abra el cajón inferior.
2. Empuje hacia dentro los sujetadores y deslice los rieles 5"
(12,7 cm) hacia dentro.
3. Levante y quite el cajón de los rieles deslizables. Coloque el
cajón a la izquierda, sobre una cubierta. Deslice los rieles
dentro de la lavavajillas.
4. Deslice la lavavajillas a su posición en la abertura del armario.
Revise que la manguera de desagüe y el cableado eléctrico
no estén retorcidos.
Cable de
suministro
eléctrico:
Cable de la caja
de terminales:
blanco blanco
negro negro
hilo de puesta a
tierra
conector de
puesta a tierra
A. Sujete el alambre de conexión a tierra al tornillo verde.
B. Conecte el alambre blanco y el negro.
ADVERTENCIA
Peligro de Choque Eléctrico
Conecte a tierra la lavavajillas.
Conecte el alambre de conexión a tierra al conector
verde de conexión a tierra en la caja de conexiones.
No use extensiones eléctricas.
No seguir estas instrucciones puede ocasionar
la muerte, incendio o choque eléctrico.
A
B
1
1
2
2
