36
Exigences d’emplacement
IMPORTANT : Observer les dispositions de tous les codes et
règlements en vigueur. Le non-respect de ces codes et
règlements pourrait entraîner un incendie ou un choc électrique.
C'est à l'utilisateur du produit qu'incombe la responsabilité de
réaliser une installation correcte.
■ Contacter un installateur qualifié pour garantir que
l'installation du lave-vaisselle soit exécutée conformément
aux prescriptions de tous les codes locaux et nationaux en
vigueur régissant les installations d'électricité et de plomberie.
■ Réaliser l'installation du lave-vaisselle tel que spécifié dans
ces instructions.
■ Veiller à disposer de tous les outils et composants nécessaires
pour l'installation du lave-vaisselle.
■ Gardez les lignes de lave-vaisselle et de flottaison menant au
lave-vaisselle à partir de la congélation. Des dommages de la
congélation ne sont pas couverts par la garantie.
■ Ce lave-vaisselle est conçu et fabriqué uniquement pour une
utilisation à l'intérieur.
■ Installer le lave-vaisselle d'aplomb en un endroit approprié sur
un sol capable d'en soutenir le poids compte tenu de sa taille
et de son utilisation.

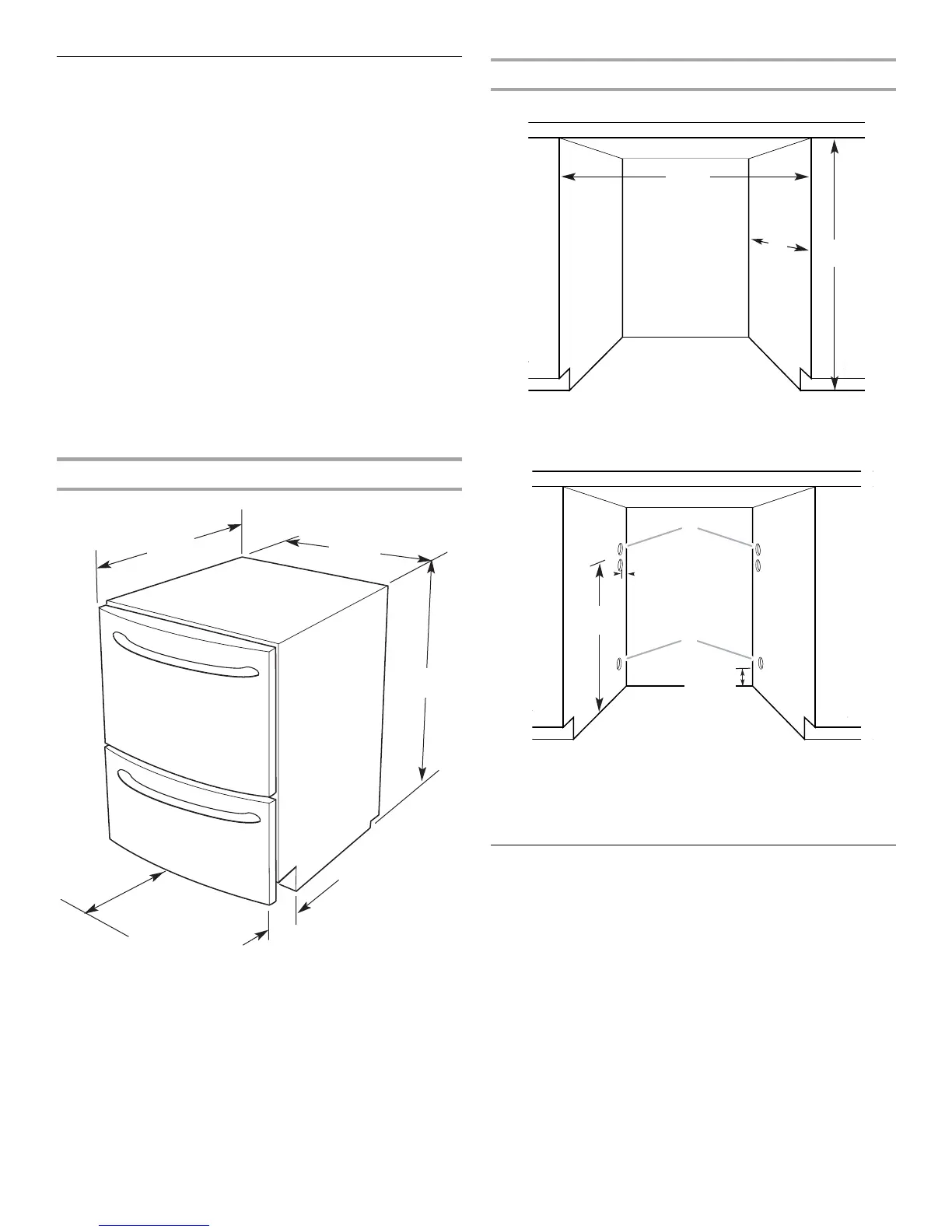

Dimensions du produit
Distances de dégagement à respecter
Dimensions de l'espace d'installation
Emplacements préférentiels pour le passage des tuyaux et
du câble
REMARQUE : Diamètre de 1½" (3,8 cm) pour tous les trous.
Spécifications de l'alimentation en eau
■ Canalisation d'eau chaude avec pression de 20-120 lb/po2
(138-862 kPa).
■ Admission dans le lave-vaisselle d'eau à température de
120°F (49°C).
■ Conduit flexible tressé avec repères de remplissage (l'usage
d'un tube de plastique d'un minimum de ½" est déconseillé).
23³⁄₈"
(59,5 cm)
19
¹⁄₄"
(48,9 cm)
1
¹⁄₂"
(3,75 cm)
24"
(61 cm)
33³⁄₄"
(85,7 cm)
A. Choisir la position d'installation des tuyaux d'arrivée d'eau et
d'évacuation - à gauche ou à droite.
B. Choisir la position d'installation du câblage électrique - à gauche
ou à droite.
23¹⁄₂"
24"
(61 cm)
33³⁄₄"
(85,7 cm)
(59,7 cm)
A
B
25"
(63,5 cm)
8"
(20,3 cm)
¹⁄₂"
(1,3 cm)
