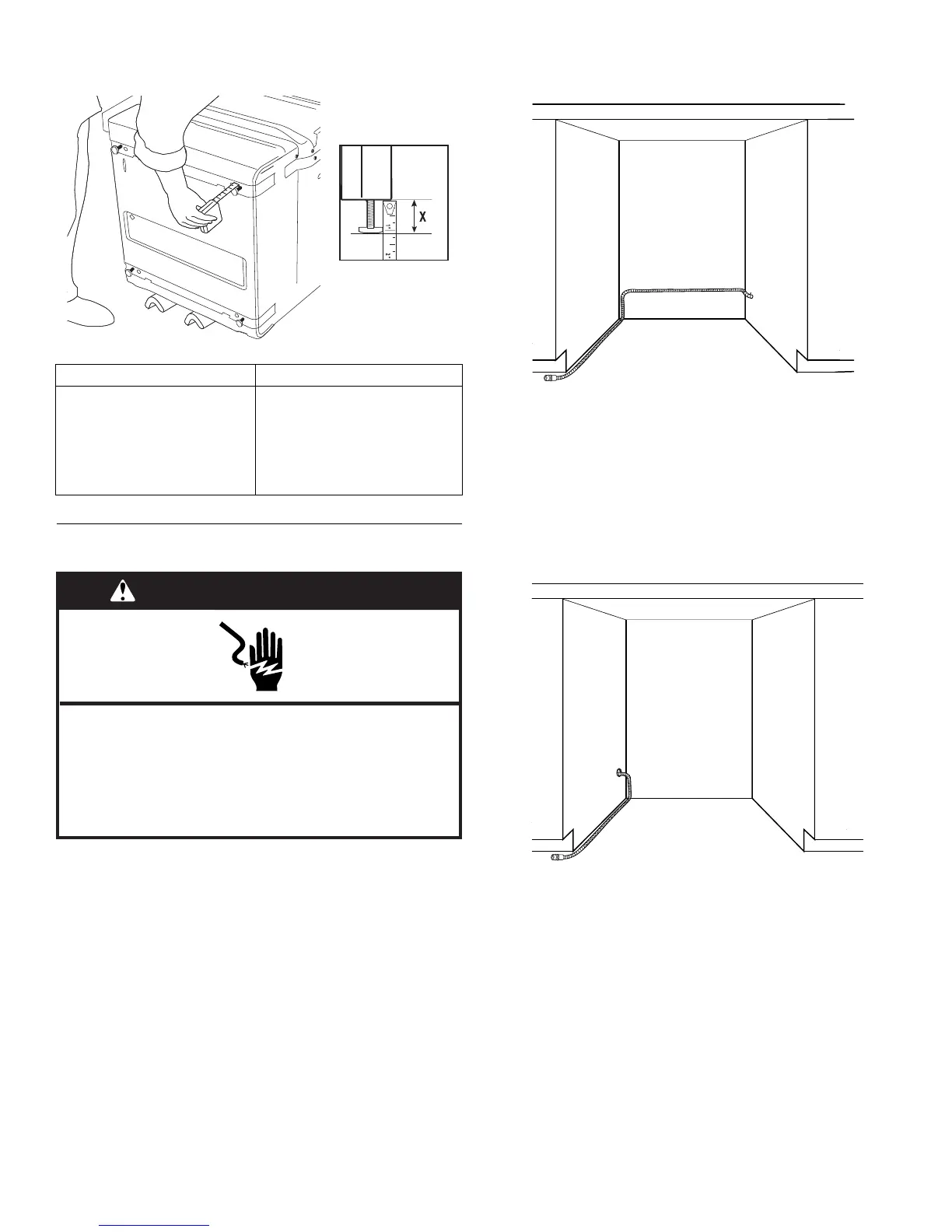

3. Régler les pieds de nivellement en fonction des mesures de la
cavité du placard et du tableau ci-dessous.
4. Mettre le lave-vaisselle en position verticale.
Acheminement du câblage électrique
Installer l'alimentation électrique du placard en respectant tous les
codes et règlements nationaux et locaux en vigueur.
Option 1 : Acheminement du système électrique par la
droite
Après avoir fait passer le câblage électrique à travers le trou droit,
fixer le câblage au côté arrière-gauche de la paroi du placard à 8"
(20,32 cm) au dessus du sol. Acheminer ensuite le câblage le long
de la paroi gauche de la cavité d'encastrement du placard, jusque
devant la cavité d'encastrement.
Option 2 : Acheminement du système électrique par la
gauche
Après avoir acheminé le câblage électrique à travers le trou
gauche, poursuivre l'acheminement du câblage le long de la paroi
gauche du placard, jusque devant la cavité d'encastrement.
H : X H : X
33³⁄₄" (85,7 cm) : 0" 34¹⁄₂" (87,6 cm) : ⁵⁄₈" (1,6 cm)
34" (86,3 cm) : ¹⁄₈" (0,3 cm) 34⁵⁄₈" (87,9 cm) : ³⁄₄" (1,9 cm)
34¹⁄₈" (86,7 cm) : ¼" (0,6 cm) 34³⁄₄" (88,3 cm) : ⁷⁄₈" (2,2 cm)
34¹⁄₄" (87 cm) : ³⁄₈" (1 cm) 34⁷⁄₈" (88,6 cm) : 1" (2,5 cm)
34³⁄₈" (87,3 cm) : ½" (1,3 cm) 35" (88,9 cm) : 1¹⁄₈" (2,9 cm)
X
AVERTISSEMENT
Risque de choc électrique
Interrompre l'alimentation électrique avant d'installer
le lave-vaisselle (au niveau du tableau de distribution -
fusible ou disjoncteur)
Le non-respect de cette instruction peut causer
un décès ou on choc électrique.
Faire passer le câblage à travers un trou de 1½" (3,81 cm) placé à 8"
(20,32 cm) au-dessus du sol.
Faire passer le câblage à travers un trou de 1½" (3,81 cm) placé à 8"
(20,32 cm) au-dessus du sol.
