EXIGENCES D'INSTALLATION
Outillage et composants
Rassembler les outils et pièces nécessaires avant de commencer
l’installation. Lire et suivre les instructions fournies avec les outils
indiqués ici.
Outillage nécessaire
Composants nécessaires

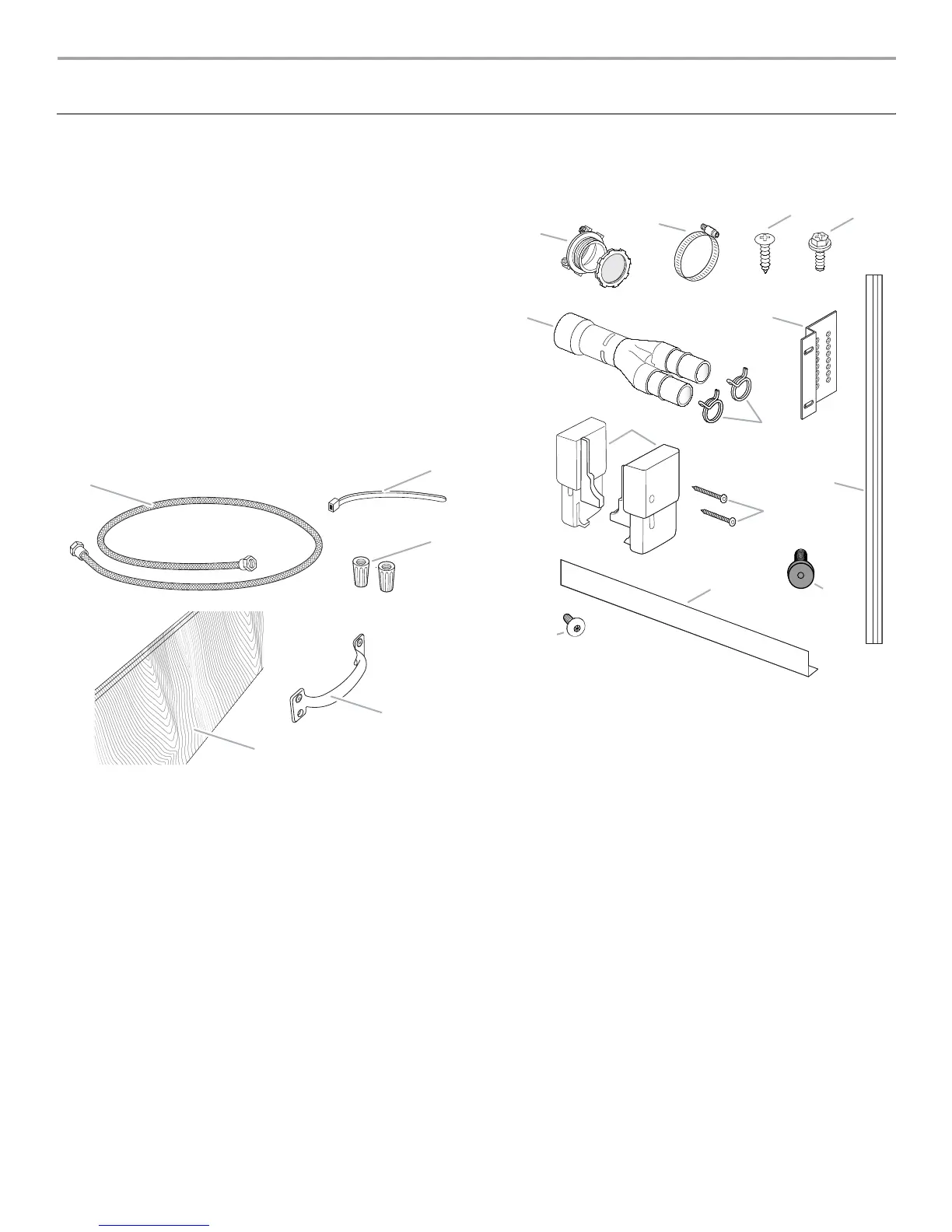

Pièces fournies
Vérifier la présence de toutes les pièces.
■ Pince
■ Tournevis Philips
■ Tournevis à lame plate
■ Douilles hexagonales/
tourne-écrou - ³⁄₁₆" et ¼"
■ Mètre ruban ou règle
■ Scie à trou - 1½"
■ Clé à molette - 10"
■ Couteau utilitaire
■ Niveau
■ Perceuse électrique
■ Foret de - ¹⁄₈"
■ Tournevis TORX
®†
T-20
(pour l'installation de
panneaux de façade
personnalisés)
A. Tuyau d'arrivée d'eau flexible 72" (182.9 cm)
B. Attache en plastique
C. Connecteurs de fils de taille appropriée -
homologation UL (2)
D. Pièces de quincaillerie (pour l'installation de
panneaux de façade personnalisés)
E. Panneau personnalisé (pour l'installation de
panneaux de façade personnalisés)
†®TORX est une marque déposée de Textron Innovations Inc.
A
B
C
D
E
A. Serre-câble ³⁄₄" -
homologation UL
B. Bride de tuyau 1,25"
C. Vis de montage des
brides (8)
D. Vis de fixation de
l'appareil (4)
E. Raccord Y pour tuyau
d'évacuation
F. Brides de montage (4)
G. Brides de tuyau pour tuyau
d'évacuation
H.Cornières de garniture (2)
I. Brides pour cornière de
plinthe
J. Vis - fixation des brides de la
cornière de plinthe (2)
K. Cornière de plinthe (2)
L. Vis de fixation de panneau
(certains modèles [2])
M. Vis TORX
®†
(certains
modèles [2])
A
B
C
D
E F
H
G
I
J
K
L
M
