41

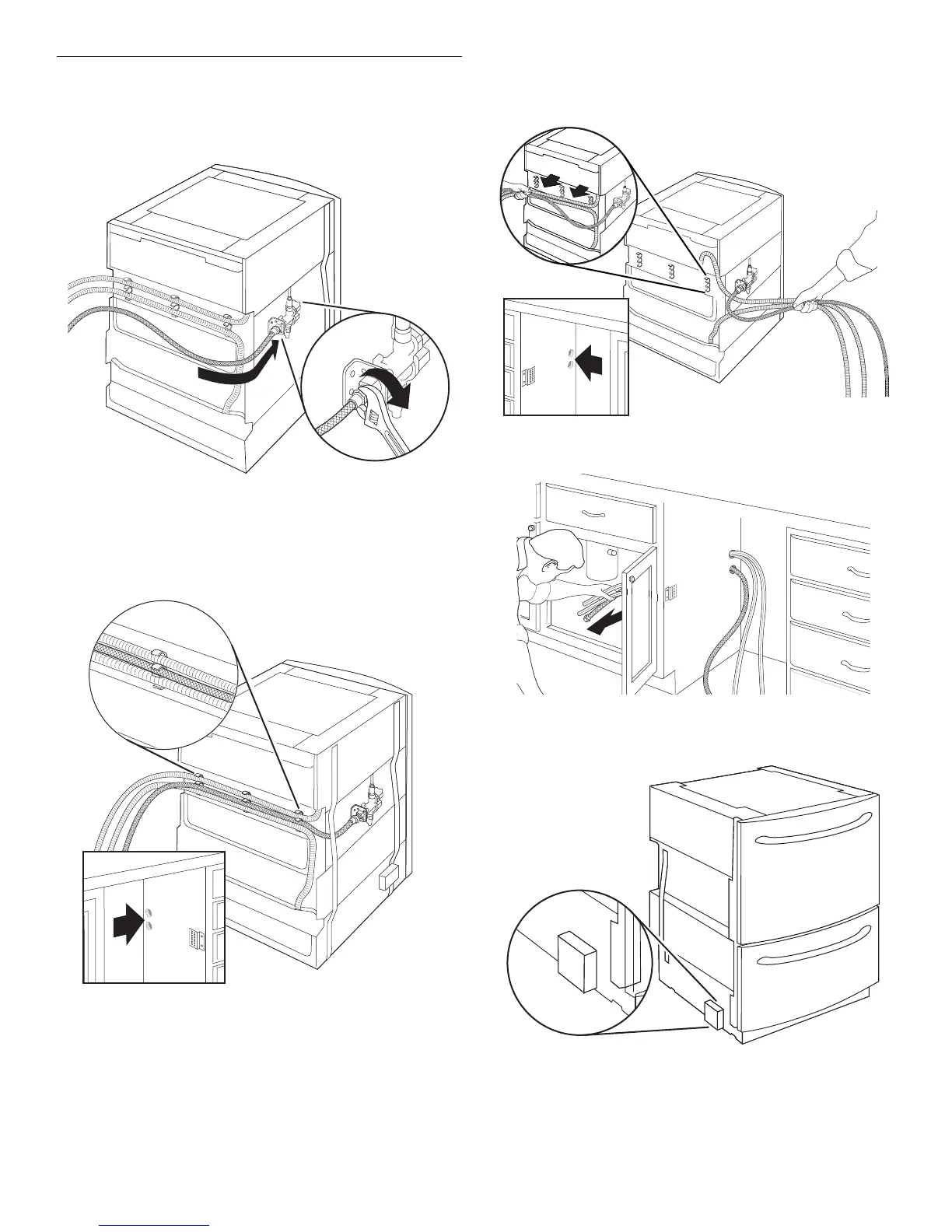

Acheminement du conduit d'alimentation
en eau et du tuyau de vidange
1. Raccorder le conduit d'alimentation en eau au robinet
d'arrivée d'eau sur le lave-vaisselle.
2. Acheminer le conduit d'alimentation en eau et les tuyaux de
vidange en fonction des spécificités de votre placard.
Option 1 : Accès au système électrique par la droite
■ Pour un acheminement par la droite, les tuyaux de vidange
sont livrés en position correcte. Placer le conduit
d'alimentation en eau dans l'attache tel qu'illustré.
Option 2 : Accès au système électrique par la gauche
■ Pour un acheminement par la gauche, retirer les tuyaux de
vidange des attaches situées dans la bride arrière, tel
qu'illustré.
■ Acheminer le conduit d'alimentation en eau et les tuyaux de
vidange jusqu'à l'intérieur du placard.
■ Faire glisser le lave-vaisselle jusqu'à mi-chemin dans la cavité
d'encastrement. L'accès au boîtier de connexion doit être
laissé libre.
