44

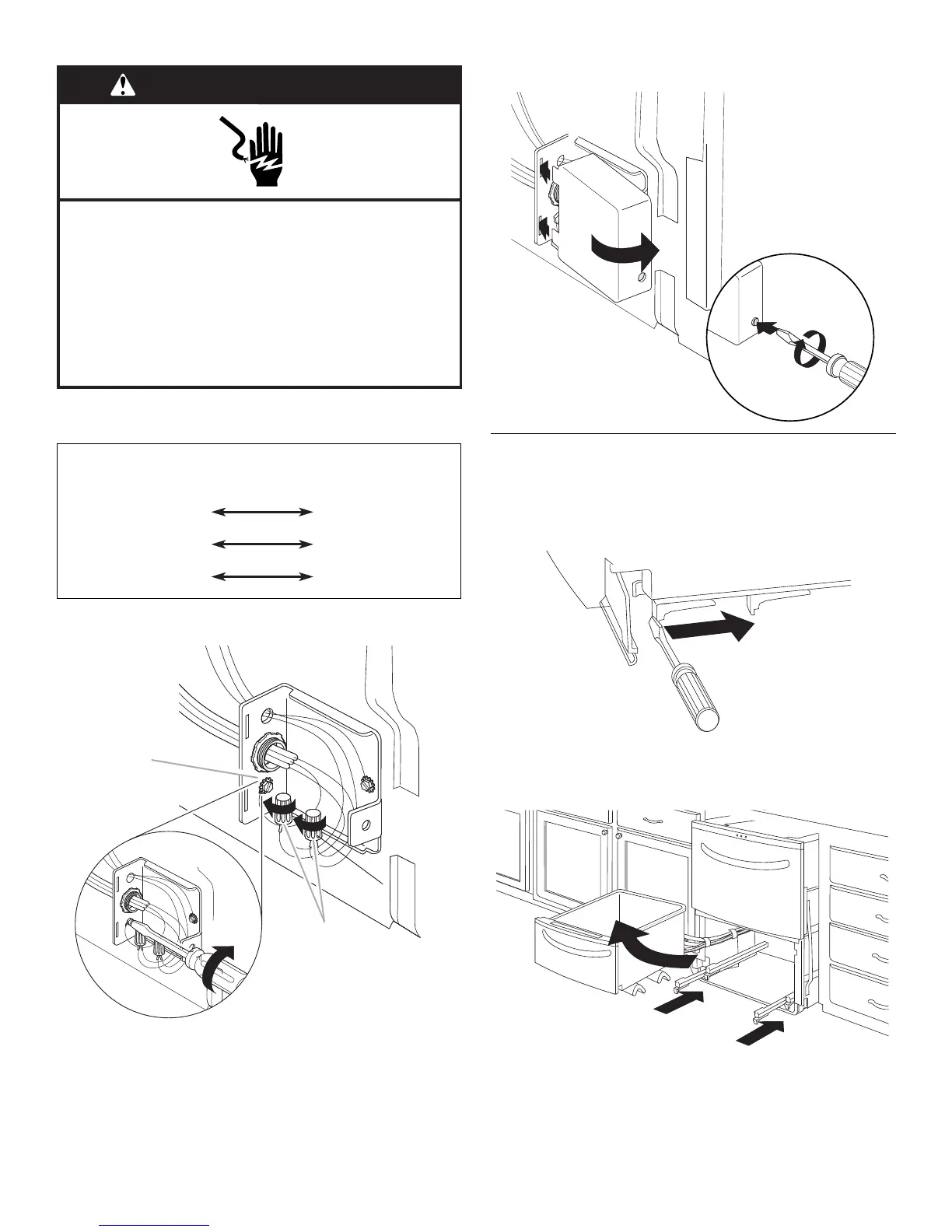

3. Raccorder le câblage comme suit - utiliser un connecteur de
fils calibré pour le raccordement d'une prise directe à un
conducteur pour lave-vaisselle de calibre 16.
4. Fixer le conducteur de liaison à la terre à la vis verte de liaison
à la terre.
5. Réinstaller le couvercle du boîtier de connexion avec tous les
conducteurs bien placés à l'intérieur de la boîte de connexion.
Installation des garnitures et réglage de
l'aplomb du lave-vaisselle
1. Ouvrir le tiroir inférieur.
2. Enfoncer les attaches et réinsérer les glissières de 5"
(12,7 cm).
3. Retirer le tiroir des glissières en le soulevant. Placer le tiroir
plus loin sur la gauche sur un matériau de protection. Insérer
les glissières dans le lave-vaisselle.
4. Faire glisser le lave-vaisselle dans la cavité d'encastrement
jusqu'à sa position finale. Inspecter le tuyau de vidange et le
câblage électrique pour vérifier qu'ils ne sont pas déformés.
Câblage
d’alimentation
électrique :
Câblage du boîtier
de connexion :
Blanc Blanc
Noir Noir
Conducteur de
liaison à la terre
Raccord de liaison
à la terre
A. Fixer le conducteur de liaison à la terre à la vis verte.
B. Fixer les conducteurs blancs et noirs.
AVERTISSEMENT
Risque de choc électrique
Relier le lave-vaisselle à la terre d’une méthode
électrique.
Brancher le fil relié à la terre au connecteur vert relié à
la terre dans la boîte de la borne.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.
A
B
1
1
2
2
