46

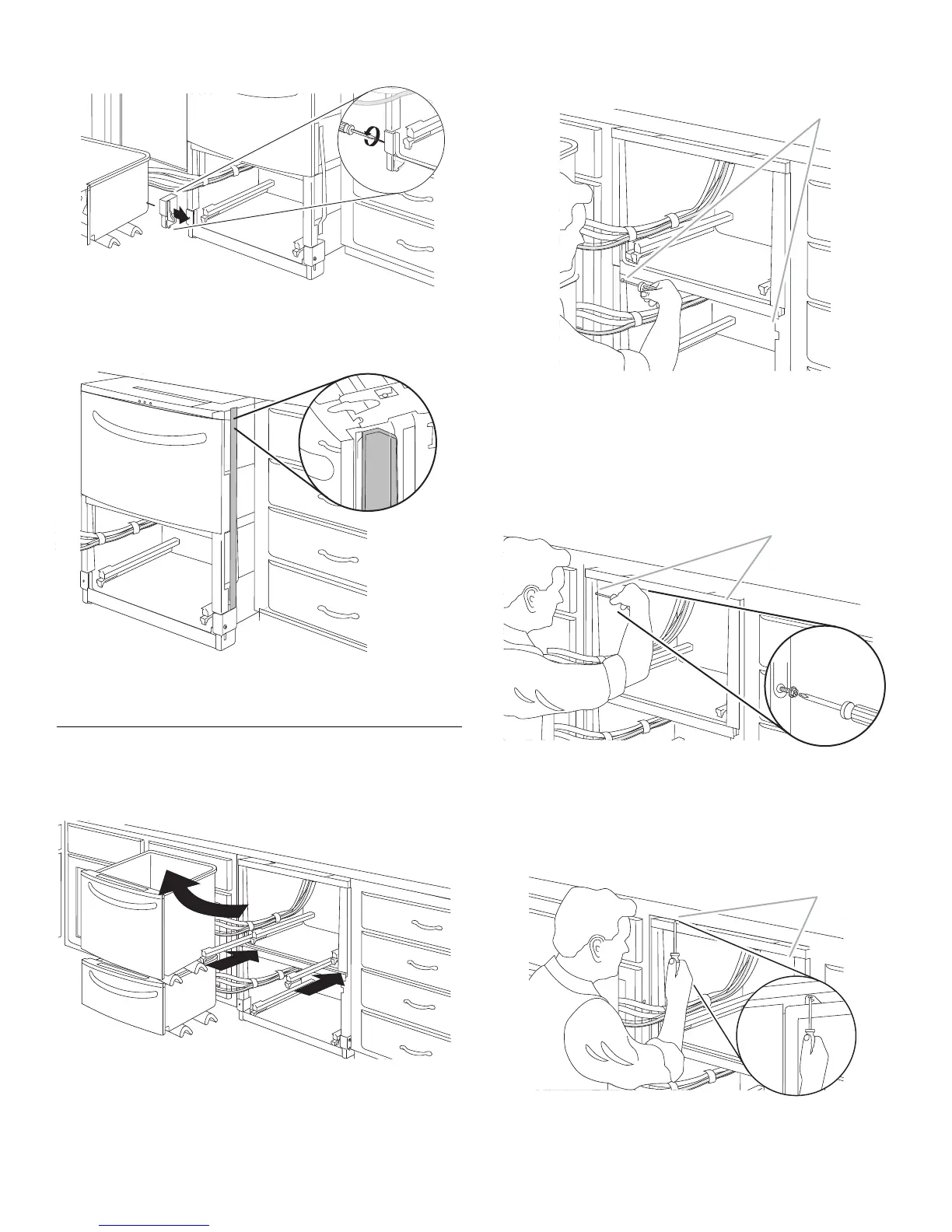

10. Fixer la bride pour cornière du côté opposé.
11. Placer les bandes de garniture latérales des 2 côtés tel
qu'illustré.
12. Faire glisser le lave-vaisselle dans la cavité d'encastrement
jusqu'à sa position finale. Inspecter le tuyau de vidange et le
câblage électrique pour vérifier qu'ils ne sont pas déformés.
Fixation des tiroirs à lave-vaisselle
1. Ôter le tiroir supérieur (même procédé que celui utilisé pour
ôter le tiroir inférieur) et placer le tiroir sur le tiroir inférieur mis
de côté avec l'emballage des coins.
2. Fixer le lave-vaisselle à la bride de montage du placard
inférieur (fixée précédemment).
3. Fixer le lave-vaisselle aux brides de montage du placard
supérieur.
Option 1 : Plan de travail en matériau robuste
■ Fixer le lave-vaisselle aux brides de montage du placard
latéral (fixées précédemment).
Option 2 : Plan de travail en bois
■ Fixer le lave-vaisselle au plan de travail à l'aide des pattes de
montage repliées situées sur le dessus du lave-vaisselle.
1
1
2
2
A. Fixer le lave-vaisselle à la bride de montage du placard inférieur.
A. Fixer le lave-vaisselle aux brides de montage du placard latéral.
A. Fixer le lave-vaisselle au plan de travail à l'aide des pattes de
montage repliées.
A
1
A
1
2
A
