INSTALLATION

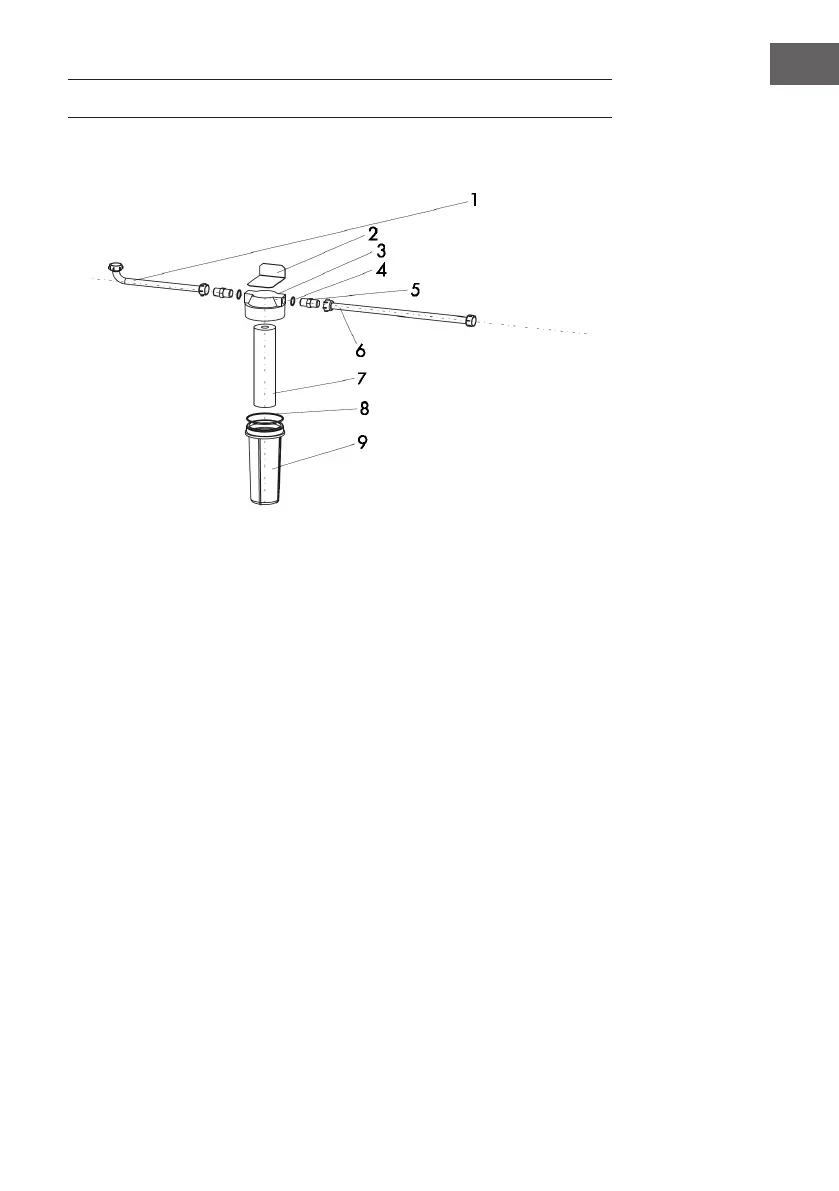

Installation du ltre
1 Tube d‘évacuation d‘eau du ltre 6 Tuyau d‘admission d‘eau du ltre
2 Circuit imprimé du ltre 7 Noyau du ltre
3 Cache du ltre 8 Rondelle
4 Rondelle du connecteur 9 Boîtier du ltre
5 Branchement du ltre
Installation du ltre
1 Placez la rondelle dans la rainure du logement supérieur du ltre.
2 Insérez le noyau du ltre dans le boîtier du ltre et fermez-le avec le couvercle du
boîtier du ltre.
3 Fixez le circuit imprimé du boîtier du ltre avec des vis sur le couvercle du boîtier du
ltre.
4 Raccordez le connecteur à l‘entrée d‘eau du ltre, xez la rondelle et connectez-le
à l‘extrémité du couvercle du ltre portant l‘inscription „in“.
5 Branchez le connecteur à la sortie d‘eau du ltre, xez la rondelle et connectez-le
à l‘extrémité du couvercle du ltre étiqueté «out»..
6 Une fois l‘installation terminée, xez le ltre à l‘aide de vis au dos de la machine à
