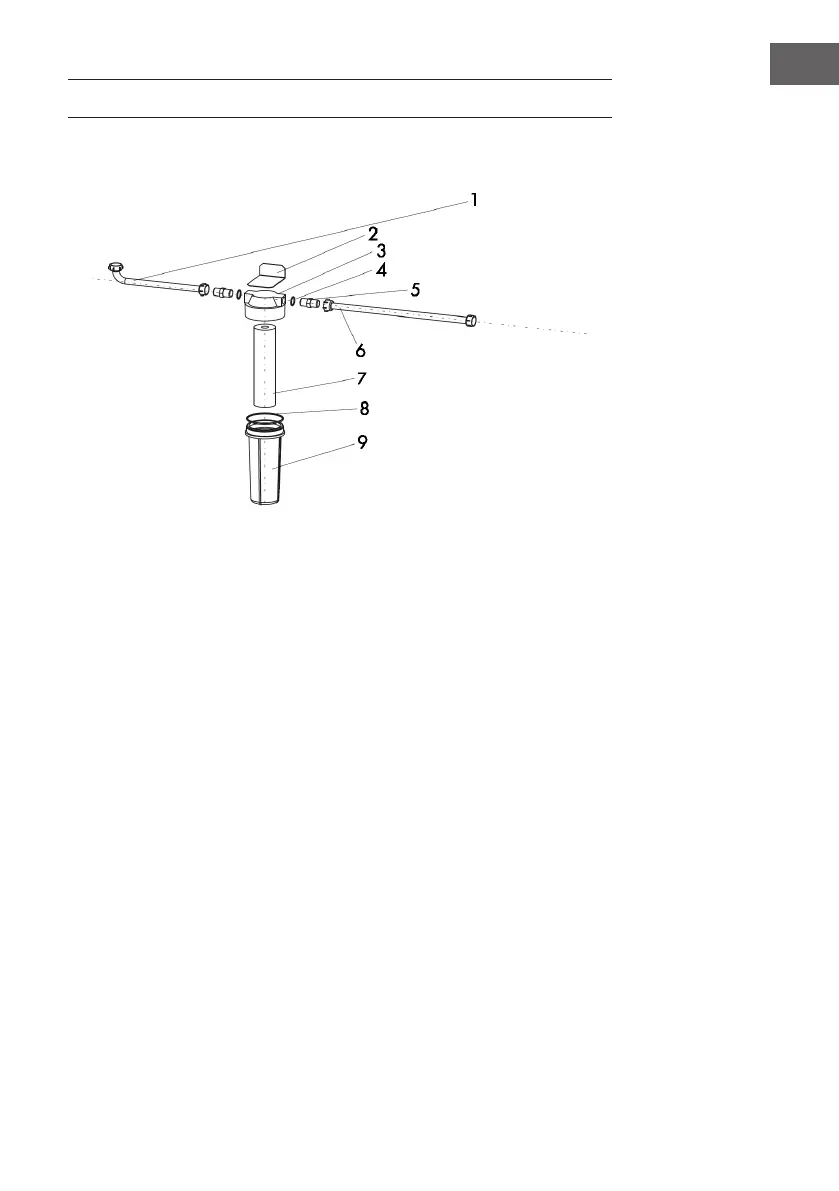

Installare il ltro
1 Tubo di scarico dell’acqua del ltro 6 Tubo di afusso dell’acqua del
ltro
2 Circuito sso del ltro 7 Nucleo del ltro
3 Copertura del ltro 8 Rondella
4 Rondella del connettore a innesto 9 Alloggiamento del ltro
5 Collegamento del ltro
Inserire il ltro
1 Posizionare la rondella sulla fessura della parte superiore dell’alloggiamento del
ltro.
2 Inserire il nucleo del ltro nell’alloggiamento del ltro e coprirli entrambi con la
copertura dell’alloggiamento del ltro.
3 Fissare il circuito dell’alloggiamento del ltro alla copertura dell’alloggiamento del
ltro con delle viti.
4 Collegare il connettore al punto di ingresso dell’acqua del ltro, posizionare la
rondella e collegarla con l’estremità della copertura del ltro con la scritta “in”.
5 Collegare il connettore al punto di scarico dell’acqua del ltro, posizionare la
rondella e collegarla con l’estremità della copertura del ltro con la scritta “out”.
