INSTALLATION

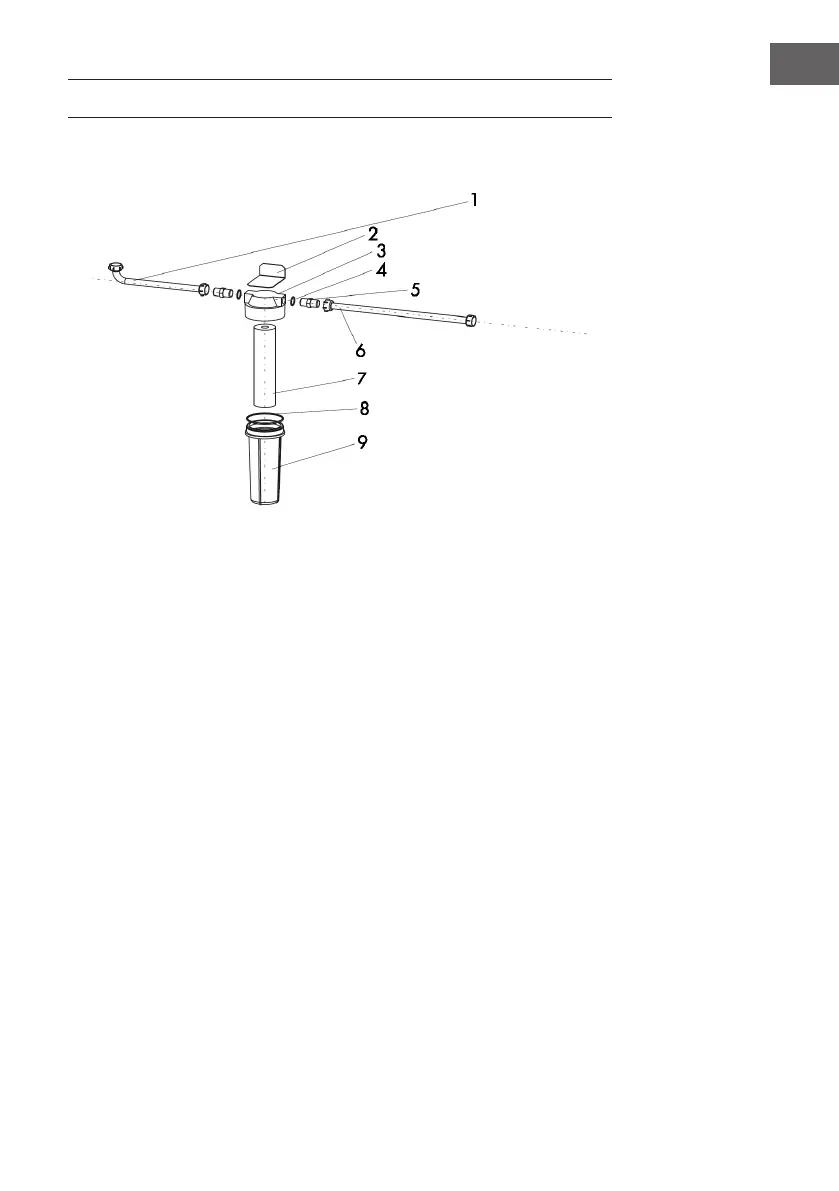

Filter installieren
1 Wasserauslassrohr des Filters 6 Wasserzulaufschlauch des Filters
2 Feste Platine des Filters 7 Filterkern
3 Abdeckung des Filters 8 Unterlegscheibe
4 Unterlegscheibe der Steckverbindung 9 Filtergehäuse
5 Anschluss des Filters
Filter einsetzen
1 Legen Sie die Unterlegscheibe in die Rille des oberen Filtergehäuses.
2 Setzen Sie den Filterkern in das Filtergehäuse ein und decken Sie beides mit der
Filtergehäuseabdeckung ab.
3 Fixieren Sie die Platine des Filtergehäuses mit Schrauben auf der
Filtergehäuseabdeckung.
4 Schließen Sie das Verbindungsstück an den Wassereinlass des Filters an,
bringen Sie die Unterlegscheibe an und verbinden Sie es mit dem Ende der
Filterabdeckung, welches die Beschriftung „in“ trägt.
5 Schließen Sie das Verbindungsstück an den Wasserauslass des Filters an,
bringen Sie die Unterlegscheibe an und verbinden Sie es mit dem Ende der
Filterabdeckung, welches die Beschriftung „out“ trägt.
