INSTALACIÓN

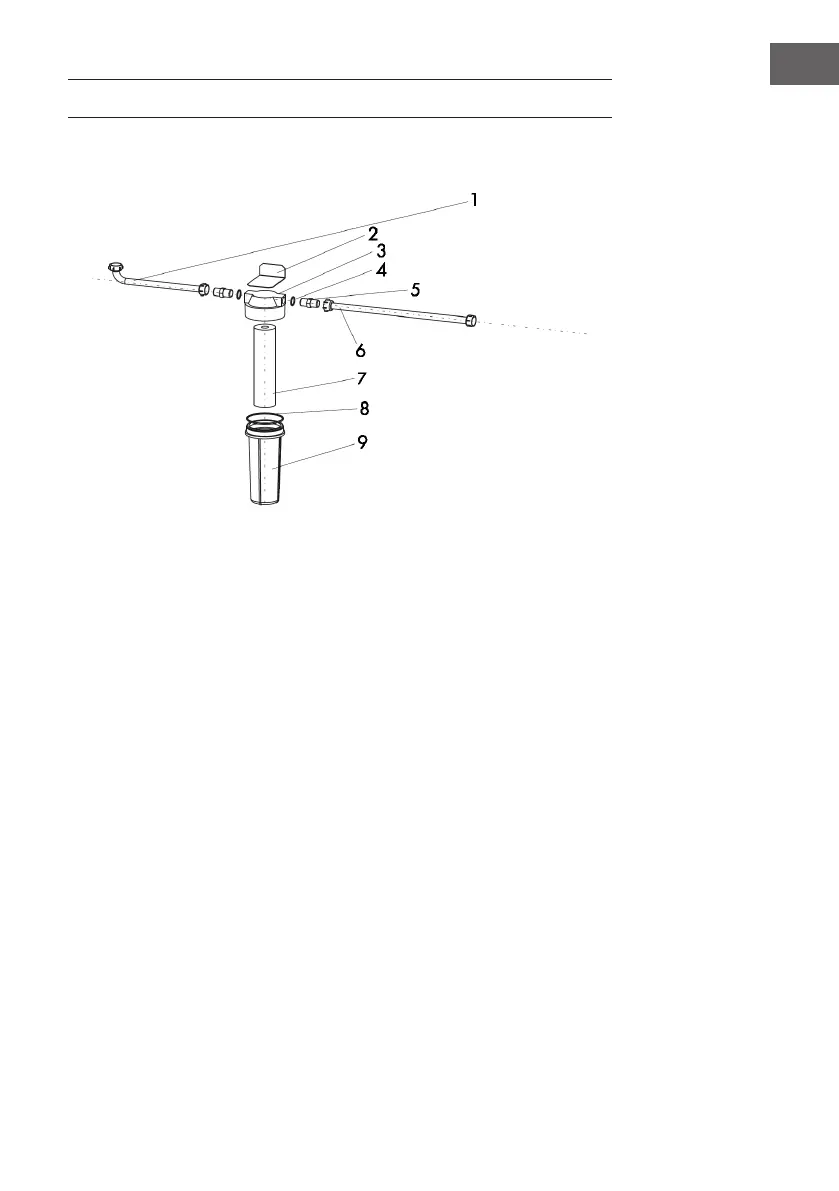

Instalar el ltro
1 Tubo de salida del agua del ltro 6 Conducto de canalización del
agua del ltro
2 Placa ja del ltro 7 Núcleo del ltro
3 Tapa del ltro 8 Arandela
4 Arandela del conector 9 Carcasa del ltro
5 Conexión del ltro
Colocar el ltro
1 Coloque la arandela en las ranuras de la carcasa superior del ltro.
2 Coloque el núcleo del ltro en su carcasa y cubra ambas piezas con la tapa del
ltro.
3 Fije la placa de la carcasa del ltro con tornillos situados en la carcasa del ltro.
4 Encaje el conector a la entrada de agua del ltro, monte la arandela y conéctela
con el extremo de la tapa del ltro que tenga grabado „in“.
5 Encaje el conector a la salida de agua del ltro, monte la arandela y conéctela
con el extremo de la tapa del ltro que tenga grabado „out“.
6 Cuando haya concluido la instalación, je el ltro con tornillos a la parte trasera
