FRANÇAIS
AVERTISSEMENTS
Pour garantir une utilisation et un entretien sécuritaires de l’appareil, suivez ces instructions.
Le non-respect de ces avertissements peut entraîner des blessures graves, voire la mort.
Avant chaque utilisation, vérifiez le fonctionnement du multimètre en mesurant
une tension de valeur connue.
N’UTILISEZ PAS le multimètre sur un circuit dont la tension dépasse la tension
correspondant à la cote de sécurité de l’appareil.
N’UTILISEZ PAS le multimètre lors d’orages électriques ou par temps humide.
N’UTILISEZ PAS le multimètre ou les fils d’essai s’ils semblent avoir été endommagés.
Utilisez UNIQUEMENT des fils d’essai conformes à la norme CAT.IV.
Assurez-vous que les fils d'essai sont bien installés et évitez de toucher les
contacts métalliques des sondes lors de la mesure.
N’OUVREZ PAS le multimètre pour remplacer les piles lorsque les sondes sont
connectées.
Faites preuve de prudence lors de mesures sur des circuits de plus de 25Vc.a.
eff. ou de 60Vc.c. De telles tensions constituent un risque de choc électrique.
Pour éviter les lectures faussées pouvant provoquer un choc électrique,
remplacez les piles lorsque l’indicateur de piles faibles apparaît.
NE TENTEZ PAS de mesurer la résistance ou la continuité sur un circuit alimenté
en électricité.
Assurez-vous que le circuit mis à l’essai ne comporte pas de composants
pouvant être endommagés par des tensions de 1000Vc.c., par exemple des
condensateurs d’amélioration de facteur de puissance, des câbles basse tension
à isolation minérale, des gradateurs d’éclairage électroniques ainsi que des
ballasts ou des démarreurs pour lampes fluorescentes.
NE TESTEZ PAS la résistance d’isolement ou r
ésistance de terre
si une tension
est appliquée à des parties d’une installation ou d’un dispositif mis à l’essai.
Les circuits mis à l’essai (sauf les mesures de la tension) doivent être mis hors
tension et isolés avant d’établir les connexions.
Il faut éviter de toucher les connexions des circuits pendant un essai. Le contact
accidentel avec les conducteurs peut provoquer un choc électrique.
Après avoir mesuré la résistance d’isolement, assurez-vous que le circuit est pleinement
déchargé avant de retirer les fils d’essai. L’écran ACL doit afficher près de zéro volt.
Assurez-vous de respecter les codes de sécurité locaux et nationaux en tout
temps. Portez de l’équipement de protection individuelle pour prévenir les
blessures causées par les chocs électriques et les arcs électriques lorsque des
conducteurs nus alimentés dangereux sont présents.
Le multimètre est conforme à la normeIP40 en ce qui concerne la résistance à
l’eau et à la poussière, sauf pour les prises de fils d’essai. En cas de contact avec
l’eau, séchez le multimètre et les prises de fils d’essai avant de l’utiliser à nouveau.

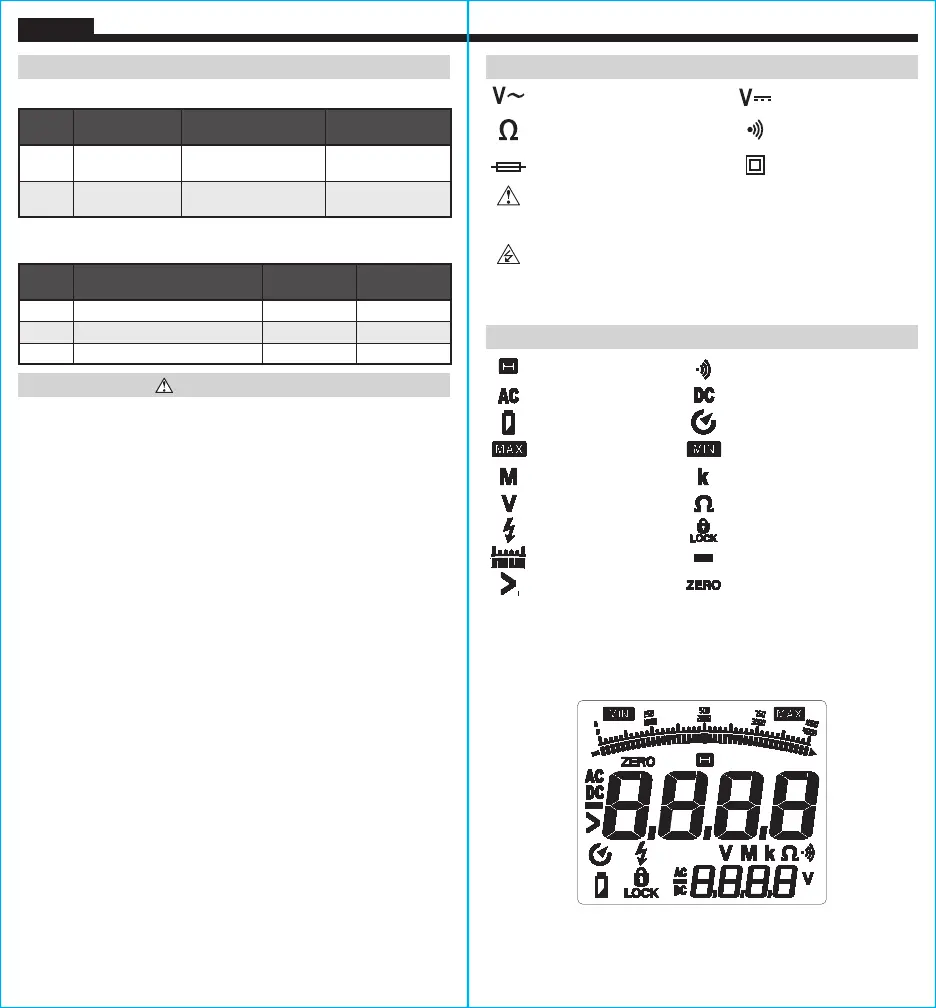

SYMBOLES SUR L’APPAREIL
Tension c.a. Tension c.c.
Résistance (ohms)
Indicateur sonore
decontinuité
Fusible (calibre indiqué sous
lesymbole)
Double isolation,
classeII
Avertissement ou mise en garde
Pour garantir une utilisation et un entretien sécuritaires du multimètre,
suivez les avertissements et les instructions présents dans ce manuel.
Risque de choc électrique
Une utilisation inappropriée de ce multimètre peut provoquer
un risque de choc électrique. Suivez les avertissements et les
instructions présents dans ce manuel.
SYMBOLES À L’ÉCRANACL
Maintien des données Indicateur sonore decontinuité
C.A. (courant alternatif) C.C. (courant continu)
Piles faibles Arrêt automatique
Valeur maximale Valeur minimale
Méga (valeur x 10
6
) Kilo (valeur x 10
3
)
Volts Ohms
Tension de test Verrouillage des essais
Graphique en barres Négatif
Plus que Ajustement à zéro
REMARQUE: Le graphique à barres affiche la valeur mesurée pour
la tension c.a./c.c. ainsi que la résistance pour les essais de la
résistance d’isolement.
INCERTITUDES ET VARIABLES D’INFLUENCE (NORMEEN61557)
Code Variable Plage
% dans
la plage
E1 Position
+/- 90°
<5%
E2 Tension d’alimentation
7,21V à 9,13V
<5%
E3 Température 0 à 35°C <5%
INCERTITUDE D’UTILISATION
INCERTITUDE INTRINSÈQUE (NORMEEN61557)
Code
Mesure
intrinsèque
Incertitude
d’utilisation
Incertitude
maximale*
A
Résistance
d’isolement
Voir les SPÉCIFICATIONS
ÉLECTRIQUES
<30%
A
Résistance
de terre
Voir les SPÉCIFICATIONS
ÉLECTRIQUES
<30%
*Indique la valeur maximale permise par la norme
