Klein Tools ET600 - Entretien; Remplacement des Piles; Remplacement des Fusibles

34 35
FRANÇAIS
REMPLACEMENT
DES FUSIBLES
1. Retirez la vis de la
porte du compartiment
à piles/fusibles.
2. Remplacez le fusible grillé par un
fusible à fusion rapide de 10kA
de 500mA/1000V mesurant
6,3mmx31,7mm (nº 69035 du cat. Klein).
3. Replacez la porte du compartiment
à piles/fusibles et fixez-la solidement
à l’aide de la vis.
INSTRUCTIONS D’UTILISATION INSTRUCTIONS D’UTILISATION
ENTRETIEN

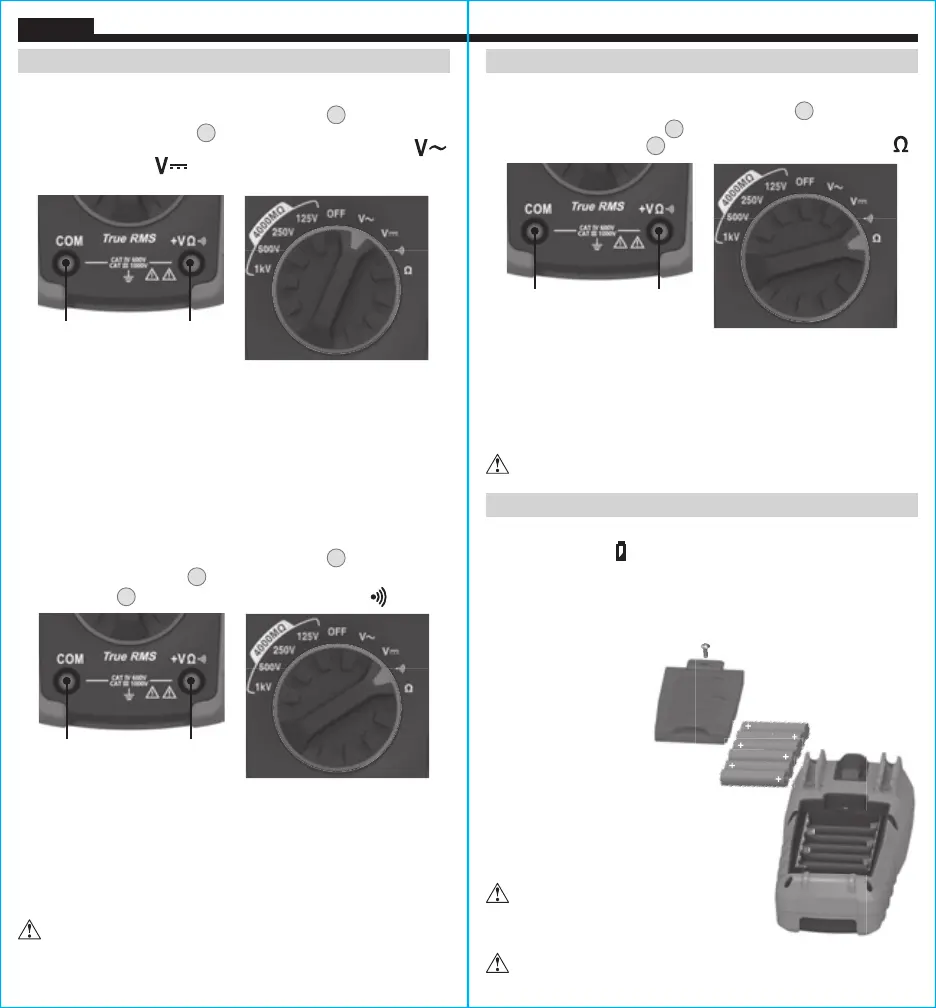

REMPLACEMENT DES PILES
Lorsque l’indicateur
apparaît à l’écran ACL, il est nécessaire
deremplacer les piles.
1. Retirez la vis de la porte du compartiment à piles/fusibles.
2. Remplacez les 6pilesAA de 1,5V (tenez compte de la polarité).
3. Replacez la porte du compartiment à piles/fusibles et fixez-la
solidement à l’aide de la vis.
Pour éviter le risque de choc électrique,
débranchez les  ls d’essai de toute
source de tension avant de retirer la
porte du compartiment à piles/fusibles.
Pour éviter le risque de choc électrique, n’utilisez pas le multimètre
lorsque la porte du compartiment à piles/fusibles est retirée.
CONTINUITÉ
1. Insérez le fil d’essai ROUGE dans la prise VΩ
4
et le fil d’essai
NOIR dans la prise COM
3
, puis placez le commutateur de sélection
de fonctions
2
vis-à-vis du symbole de la continuité .
2. Coupez l’alimentation du circuit.
3. Testez la continuité en connectant un conducteur ou un circuit
aux fils d’essai. Si la résistance mesurée est inférieure à 40Ω,
l’appareil émet un signal sonore et l’écran indique une valeur de
résistance correspondant à la continuité. Si le circuit est ouvert,
l’écran indique «OL».
NE tentez PAS de mesurer la continuité sur un circuit
alimenté en électricité.
Fil rougeFil noir
MESURES DE RÉSISTANCE
1. Insérez le fil d’essai ROUGE dans la prise VΩ
4
et le fil d’essai
NOIR dans la prise COM
3
, puis placez le commutateur de
sélection de fonctions
2
vis-à-vis du symbole de résistance .
2. Coupez l’alimentation du circuit.
3. Mesurez la résistance en connectant les fils d'essai au circuit.
Lemultimètre choisira l’échelle automatiquement pour afficher
la mesure dans l’échelle la plus appropriée.
REMARQUE: Lorsqu’une fonction de test de résistance est sélectionnée
et les fils d’essai ne sont pas en contact (ils ne sont pas connectés
de part et d’autre d’une résistance), ou encore, lorsqu’une résistance
défectueuse est testée, l’écran affiche «O.L.». Cela est normal.
NE tentez PAS de mesurer la résistance sur un circuit
alimenté en électricité.
Fil rougeFil noir
MESURES DE LA TENSION C.A./C.C.
1. Insérez le fil d’essai ROUGE dans la prise VΩ
4
et le fil d’essai
NOIR dans la prise COM
3
, puis placez le commutateur de
sélection de fonctions vis-à-vis du symbole de tension c.a.
ou de tension c.c. .
2. Appliquez les fils d’essai au circuit à tester pour mesurer la tension.
REMARQUE: Pendant la mesure de la tension c.c., l’affichage
principal présente la mesure de tension, et l’affichage secondaire,
latension de la batterie.
REMARQUE: Pendant la mesure de la tension c.c., si «–» apparaît à
l’écran ACL, les fils d’essai sont appliqués au circuit selon la polarité
inverse. Inversez la position des fils pour corriger cette situation.
Fil rougeFil noir
