INSTALLATION SOUS LE CABINET - CONDUIT ARRIÈRE
Préparation avant installation :
NOTE : AFIN D’ÉVITER QUE VOTRE HOTTE NE SUBISSE DES DOMMAGES, ASSUREZ-VOUS
QUE L’OUVERTURE N’EST PAS BLOQUÉE ET EMPÊCHER QUE DES DÉBRIS NE PENÈTRE
DANS L’OUVERTURE DES CONDUITS.

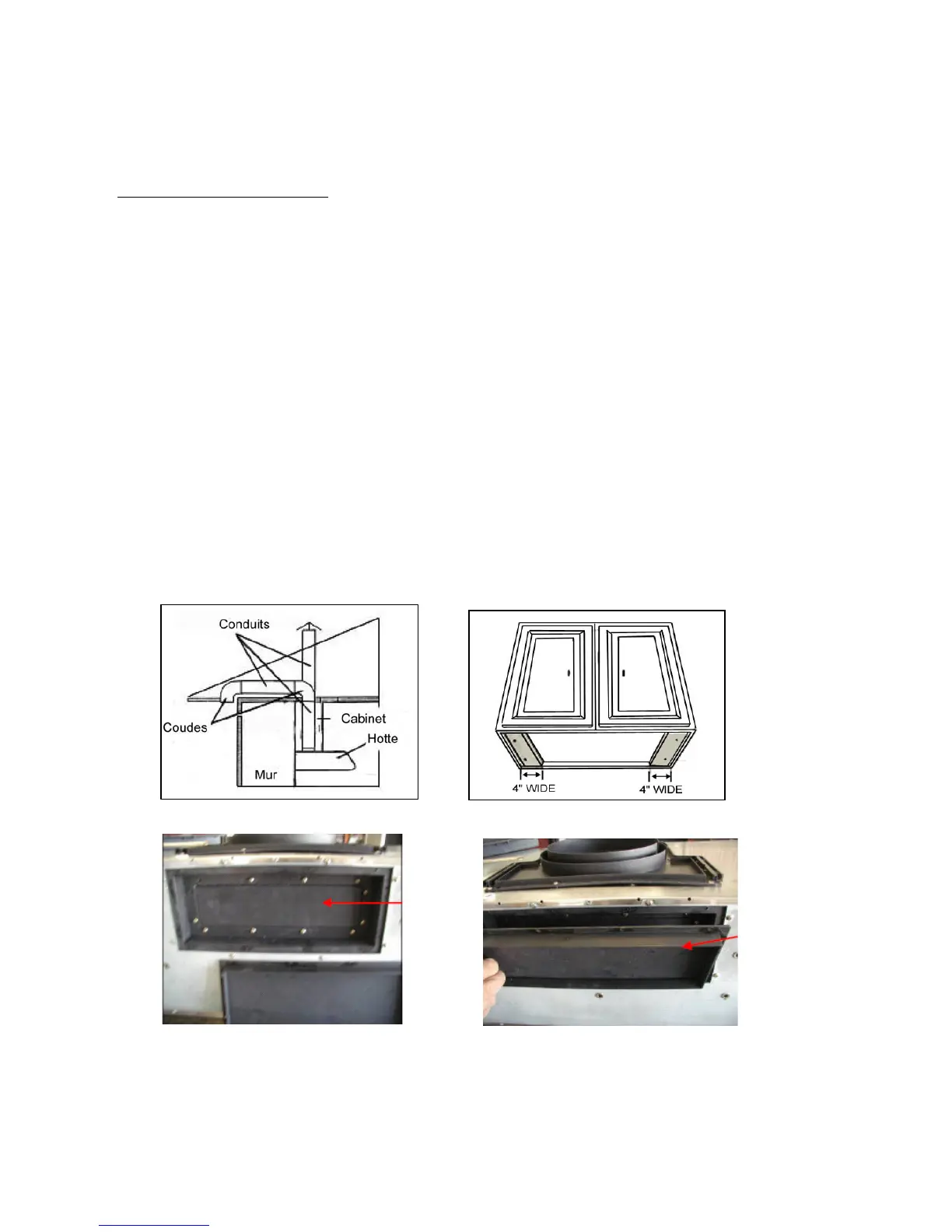

- Planifier l'emplacement du conduit d’aération qui cheminera de la hotte vers l'extérieur.
(Voir photo 6)
- Un parcours droit, court et dirigé permettra à la hotte de mieux performer.
- Il est toujours préférable de limiter le nombre de transitions, coudes et passages. Les
changements de direction affecteront la performance de votre hotte.
- Connecter temporairement la hotte afin d’en vérifier le fonctionnement avant de procéder à
l'installation finale.
- Retirer la pellicule protectrice de la hotte (s’il y a lieu).
- Lors d’une installation sous un cabinet: ajouter des fixations de bois d’au moins 4 pouces de
large (non inclus) sur chaque côté. (Voir photo 7)
- Mesurer et prévoir un accès pour les fils électriques sous le cabinet ou raccorder en passant
par l’ouverture pour les fils à l’arrière de la hotte.
- Retirer les vis sur la plaque de sortie arrière et couper le long de la ligne d’ouverture du conduit
intérieur. (Voir photo 8)
- Couper la plaque de sortie arrière et changez-la de côté. Référez-vous à la photo 9. Rattachez
la plaque de sortie arrière.
Couvercle
intérieur
(arrière)
Couvercle
inversé
(arrière)
Photo 8 Photo 9
Photo 6
Photo 7
