88

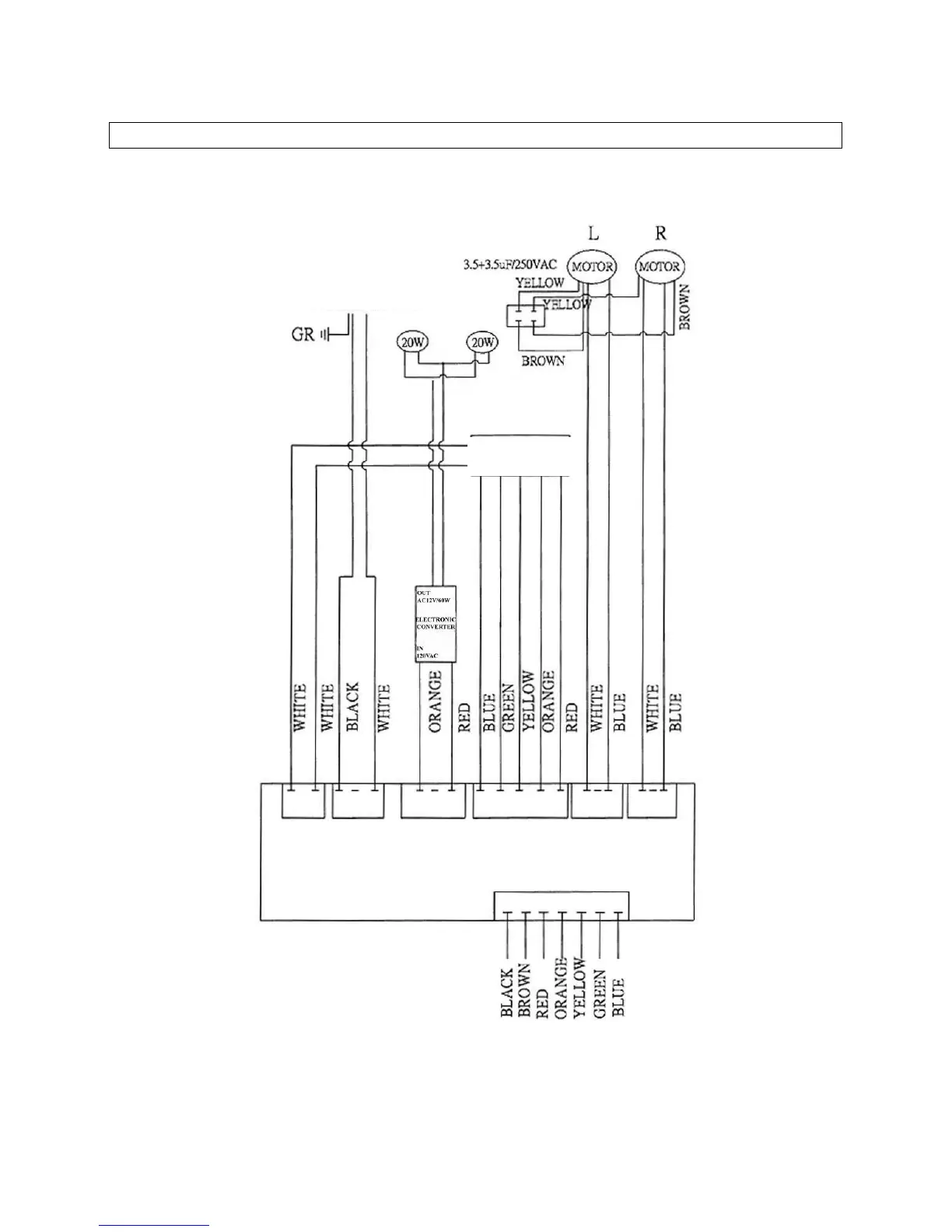

DIAGRAMA DE CIRCUITO
MODELO NO.: CH2230SQ
CH2236SQ
Receptáculo de Energía
CONDENSADOR
CONVERTIDOR
ELECTRÓNICO
White=Blanco Black=Negro Orange=Naranja Red=Rojo
Blue=Azul Green=Verde Yellow=Amarillo Brown=Café
