45
INSTALLATION ILOT - CONDUIT ARRIÈRE
Attention : Ce type d’installation doit être réalisée seulement avec un couvre conduit modèle
CH1120DC.
Préparation avant Installation
NOTE : AFIN D’ÉVITER QUE VOTRE HOTTE NE SUBISSE DES DOMMAGES, ASSUREZ-VOUS
QUE L’OUVERTURE N’EST PAS BLOQUÉE ET EMPÊCHER QUE DES DÉBRIS NE PENÈTRE
DANS L’OUVERTURE DES CONDUITS.

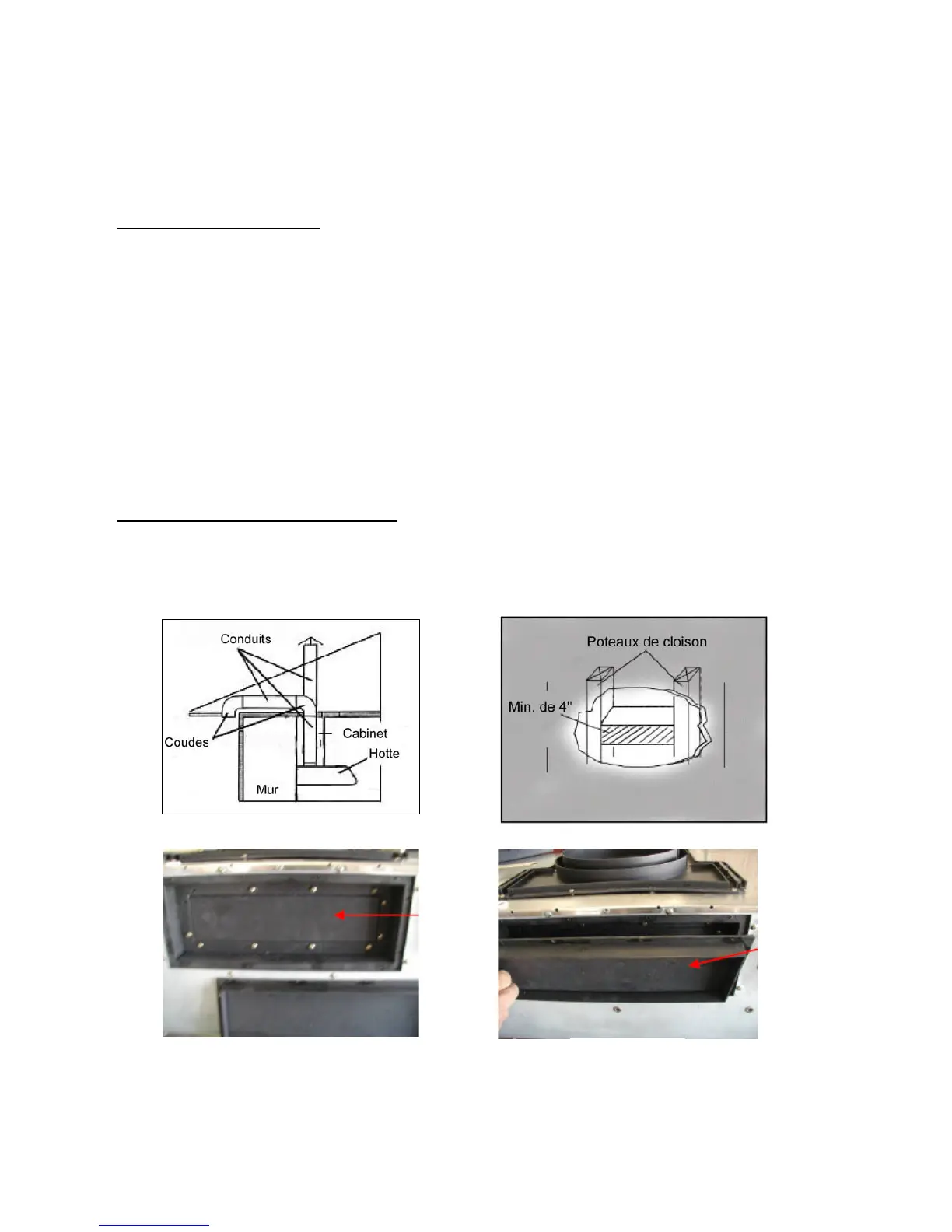

- Déterminer l'emplacement du conduit d’aération de la hotte vers l'extérieur. Référez-vous à la photo
21.
- Une canalisation droite, courte et dirigée permettra à la hotte de s’exécuter plus efficacement.
- Lorsque possible, diminuer le nombre de transitions, coudes et longueurs. Les changements de
direction affecteront la performance de votre hotte.
- Utiliser un ruban adhésif (Duct tape) en toile pour sceller tous les joints, et ainsi d’assurer une parfaite
étanchéité.
- Si nécessaire, préparez le mur arrière avec un soutien additionnel pour une installation sécuritaire.
- En utilisant les références à la Table 2 et les mesures à la page 53-54, régler la hauteur du soutien
additionnel. Référez-vous à la photo 22.
Préparation de la hotte avant Installation
-Fixer temporairement la hotte afin d’en évaluer le fonctionnement avant de procéder à l'installation
permanente.
-Retirer le film protecteur de la hotte et du couvre conduit.
-Découper l’ouverture multi conduit selon la taille des tuyaux d’échappement. Référez-vous à la photo
15.
Photo 24
Adaptateur
rectangulaire
sortie
arrière
Photo 21
Photo 22
Photo 23
