INSTALACIÓN DEBAJO DEL GABINETE – VENTILACIÓN SUPERIOR
Preparación antes de la Instalación
NOTA: PARA EVITAR CAUSAR DAÑOS A SU CAMPANA, EVITE QUE DESECHOS
PENETREN EN LA RENDIJA DE VENTILACIÓN
- Decida la ubicación para colocar el conducto de ventilación de la campana hacia el
exterior. Consulte la Figura 1
- Un ducto de escape recto y corto permitirá que la campana trabaje con más eficiencia.
- Intente evitar tantas conexiones, codos y ductos largos como sea posible. Esto podría
reducir el rendimiento de la campana.
- Antes de instalar, conecte temporalmente la campana para verificar que funcione
adecuadamente.
- Retire la película protectora de la campana (si hay alguna).
- Para instalar debajo del gabinete con la parte inferior empotrada, coloque tiras para
rellenar madera de 4 pulgadas de ancho (no incluidas) de cada lado. Consulte la Figura
2.
- Mida y cree una abertura de acceso para los cables eléctricos debajo del gabinete.
- Corte el escape de multi-conductos de acuerdo al tamaño de la pipa de ventilación.
Consulte la Figura 3.

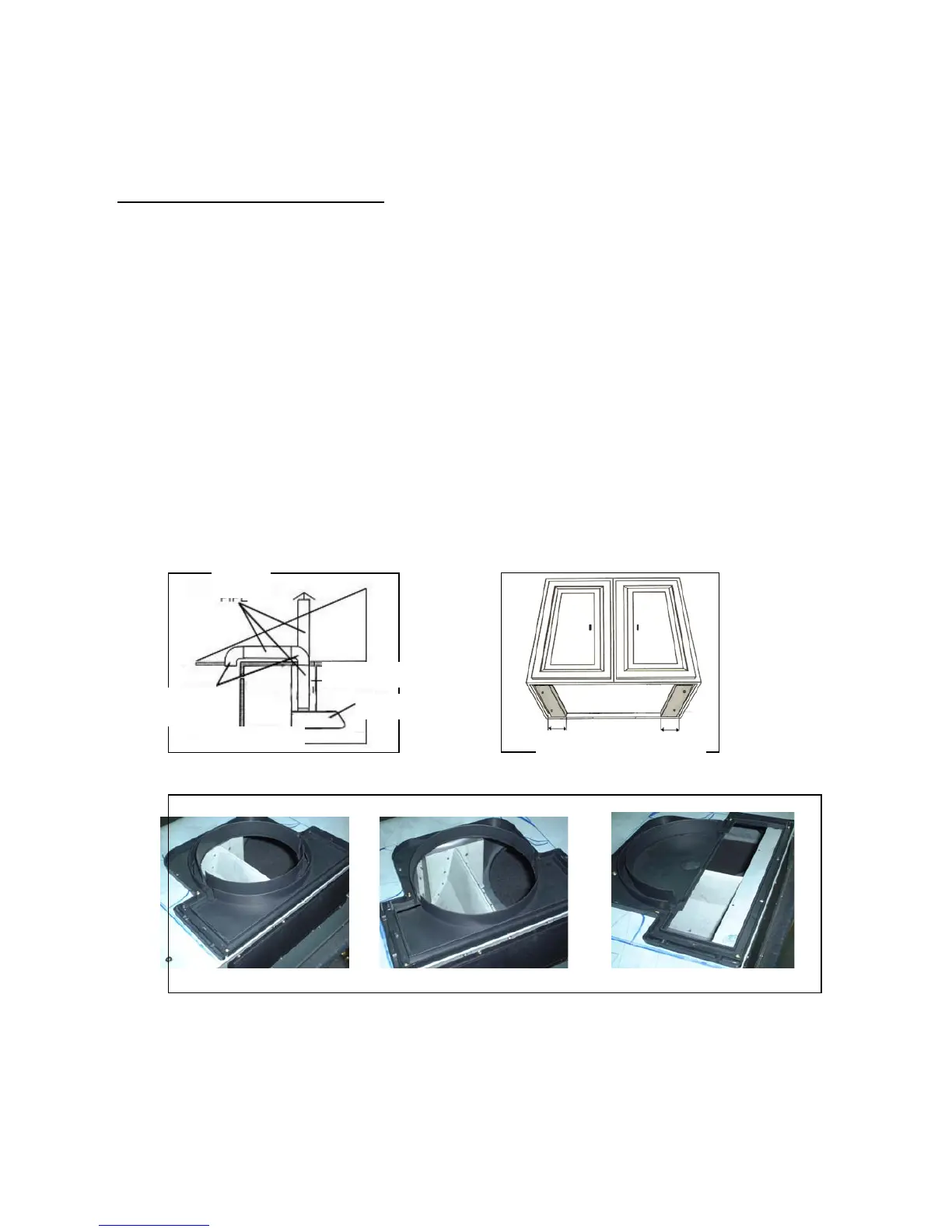

Figura 1 Figura 2
Figura 3
Rendija de Ventilación Redonda de 6" Rendija de Ventilación Redonda de 7" Rendija de Ventilación de 3-1/4" x 10"
TUBO
CODO
REDONDO
PARED
GABINETE
CAMPANA
4”ancho 4“ancho
