CIRCUITS - CIRCUITI - CIRCUITS - ANLAGEN - INSTALACIONES - CIRCUITOS
UM KDW 502_702_1003_1404_ cod. ED0053031090 - 4° ed_rev. 03

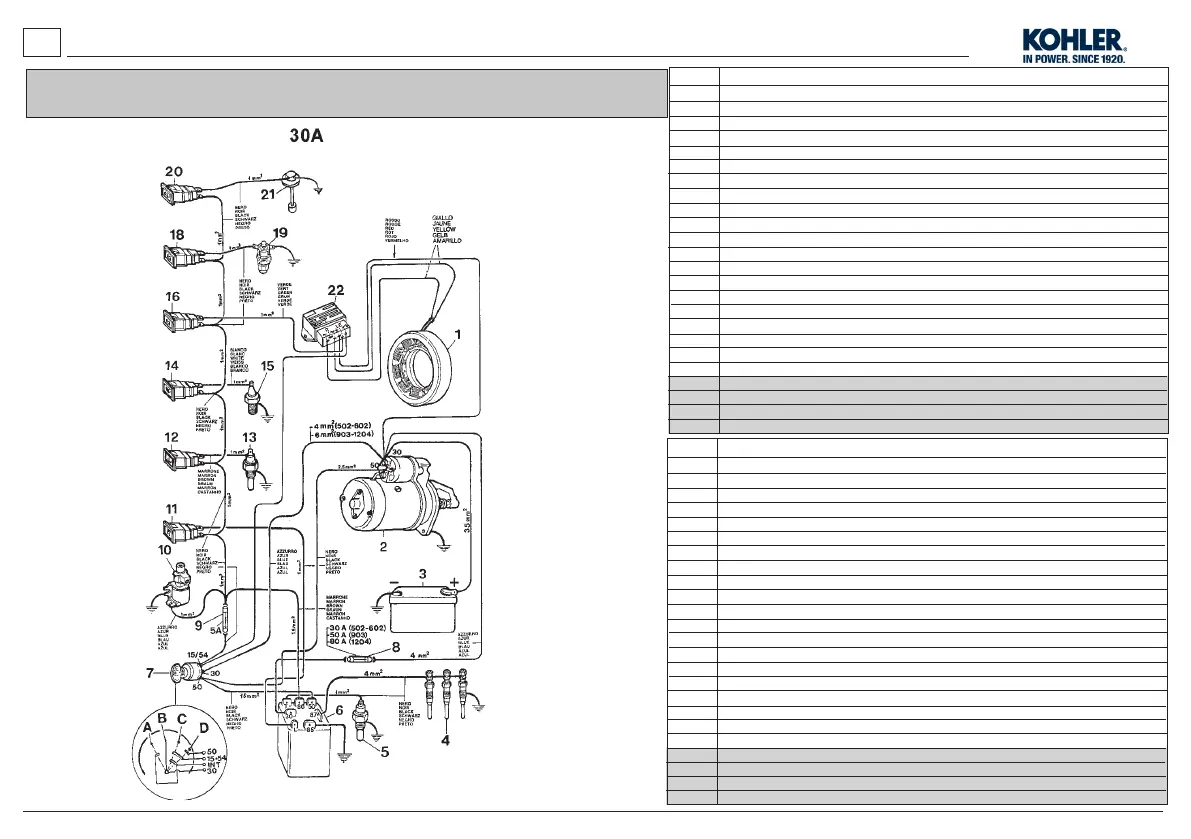

1) Circuito elettrico - Circuit electrique - Electrical system
Elektrische anlage - Circuito electrico - Circuito eléctrico
1
2
3
4
5
6
7
8 - 9
10
11
12
13
14
15
16
18
19
20
21
22
A
B
C
D
Descrizione
Alternatore
Motorino di avviamento
Batteria
Candelette di preriscaldamento
Sensore temperatura liquido di ra󰀨reddamento
Centralina preriscaldamento candelette
Interruttore avviamento
Fusibili
Dispositivo elettrostop o pompa alimentazione elettrica
Spia candelette
Spia temperatura liquido di ra󰀨reddamento
Termostato spia liquido di ra󰀨reddamento
Spia pressione olio motore
Pressostato olio
Spia di carica batteria
Spia intasamento ltro aria
Indicatore di intasamento
Spia livello combustibile
Indicatore livello combustibile
Regolatore di tensione
Parcheggio
Riposo
Marcia
Avviamento
Ref.
1
2
3
4
5
6
7
8 - 9
10
11
12
13
14
15
16
18
19
20
21
22
A
B
C
D
Description
Alternator
Starter motor
Battery
Preheating glow plugs
Coolant temperature monitoring sensor
Glow plug pre-heating control box
Ignition switch
fuses
Electrostop device or electrical fuel lift pump
Glow plugs indicator
Coolant temperature indicator
Coolant thermostat indicator light
Engine oil preassure lamp
Oil preassure gauge
Battery load indicator
Air cleaner clogging warning light
Clogging gauge
Fuel level light
Fuel level indicator
Voltage regulator
Parking
Stop
Running
Starting
Ref.
2) Electrical system - Circuito elettrico - Circuit electrique
Elektrische anlage - Circuito electrico - Circuito eléctrico
