Kohler KDW 702 Use & Maintenance

152
11
1) Cavo da 2,5 mm
2
al terminale “50” dell’interruttore a chiave
Câble de 2,5 mm
2
vers la borne “50” de l’interrupteur à clé
2.5 mm
2
cable to “50” terminal of key-switch
2,5 mm
2
Kabel an Klemme “50” des Schlüsselschalters
Cable de 2,5 mm
2
al terminal “50” del interruptor de llave
Cabo de 2,5 mm
2
para terminal “50” do interruptor de chave
2) Cavo da 1,5 mm
2
al fusibile principale
Câble de 1,5 mm
2
vers le fusible principal
1.5 mm
2
cable to main fuse
1,5 mm
2
Kabel zur Hauptsicherung
Cable de 1,5 mm
2
al fusible principal.
Cabo de 1,5 mm
2
para o fusível principal
3) Cavo da 1 mm
2
al sensore temperatura acqua
1 mm
2
de câble au transducteur de température d’eau
1 mm
2
cable to water temperature transducer
1 mm
2
Kabel zum Wassertemperatursensor
Cable de 1 mm
2
para transductor de temperatura del agua.
Cabo de 1 mm
2
para transdutor de temperatura da água
4) Cavo da 6 mm
2
alle candelette
Câble de 6 mm
2
vers les bougies de préchau󰀨age
6 mm
2
cable to the glow plugs
6 mm
2
Kabel zu den Glühkerzen
Cable de 6 mm
2
a las bujías.
Cabo de 6 mm
2
para as velas de incandescência
5) Cavo da 1,5 mm a terra
Câble de 1,5 mm à la terre
1,5 mm cable to ground
1,5 mm Kabel zur Erde
Cable de 1,5 mm a tierra.
Cabo de 1,5 mm para o terra
6) Cavo da 1 mm
2
per spia candele di preriscaldamento (max 2 W)
1 mm
2
de câble pour bougies de préchau󰀨age voyant (max. 2 W)
1 mm
2
cable to glow plugs warning light (max. 2 W)
1 mm
2
Kabel zur Glühkerzen-Warnleuchte (max. 2 W)
Luz de advertencia de bujías incandescentes de 1 mm
2
(máx. 2 W)
1 mm
2
cabo para a luz de aviso das velas de incandescência (máx. 2 W)
7) Cavo da 6 mm
2
al terminale “30” dell’interruttore a chiave
Câble de 6 mm
2
à la borne “30” de l’interrupteur à clé
6 mm
2
cable to “30” terminal of key-switch
6 mm
2
Kabel an Klemme “30” des Schlüsselschalters
Cable de 6 mm
2
al terminal “30” del interruptor de llave
Cabo de 6 mm
2
para terminal “30” do interruptor de chave
1
2
3
4
5
6
7

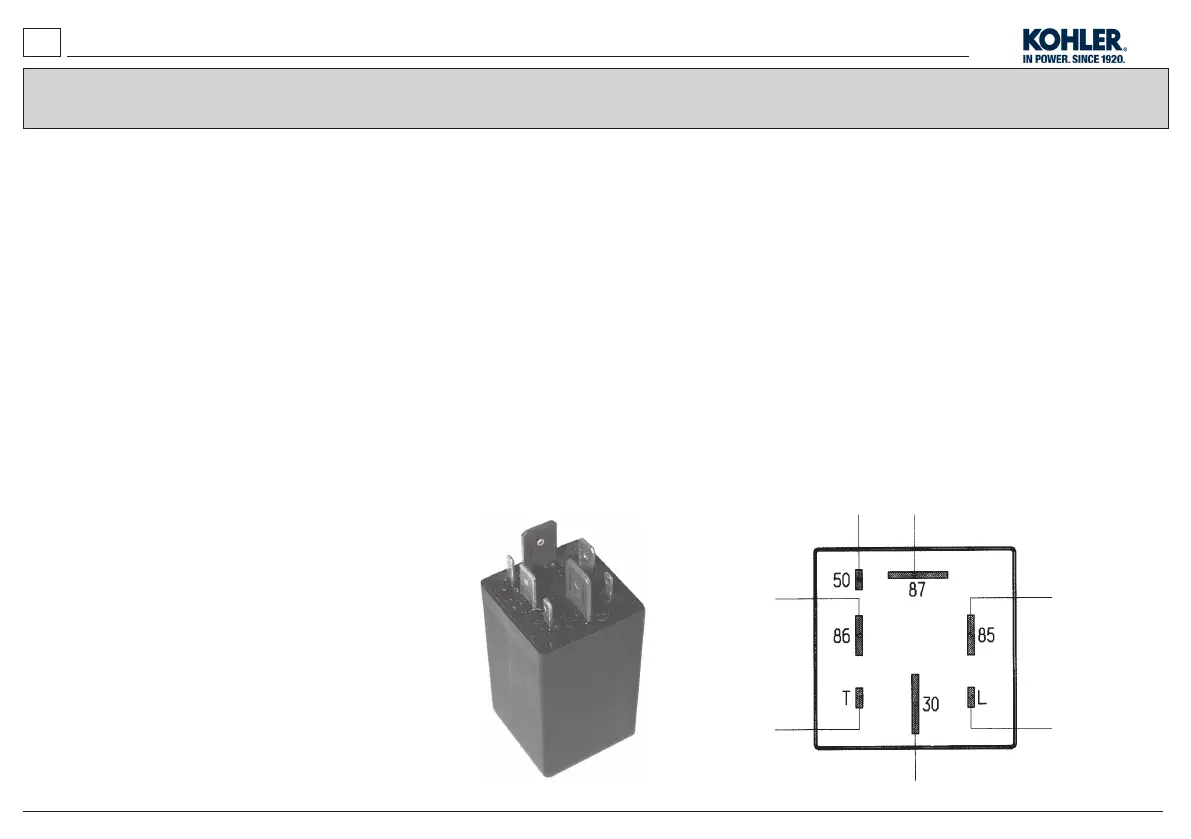

3) Wiring diagram for pre-heating gear case - Schema di collegamento per centralina di preriscaldo - Schéma de câblage pour boîte de préchau󰀨age
- Anschlußplan des Steuergehäuses der Vorwärmung - Esquema de conexión para la centralita de precalentamiento - Esquema de conexão para
central de pré-aquecimento
CIRCUITS - CIRCUITI - CIRCUITS - ANLAGEN - INSTALACIONES - CIRCUITOS
UM KDW 502_702_1003_1404_ cod. ED0053031090 - 4° ed_rev. 03
