4 Scheda di espansione -I/O-14/08-
Questo capitolo descrive la scheda di espansione I/O-14/08-. Sono descritte esclusivamente
le proprietà aggiuntive che la scheda di espansione conferisce al servoamplificatore.
La -I/O-14/08- mette a disposizione 14 ingressi digitali e 8 uscite digitali aggiuntive. La fun-
zione degli ingressi e delle uscite è impostata.
La tensione di alimentazione da 24VCC deve essere messa a disposizione da una fonte di
tensione con separazione di potenziale (ad es. con trasformatore di disaccoppiamento).
Gli ingressi/uscite si utilizzano per avviare task di movimento memorizzati nel ser-
voamplificatore e per valutare i messaggi del regolatore di posizione integrato nell'unità di con-
trollo subordinata. La funzione degli ingressi e delle uscite dei segnali corrisponde alle
funzioni che possono essere assegnate agli I/O digitali sul connettore X3 servoamplificatore.
L'alimentazione della scheda di espansione con 24V CC avviene tramite il controllo. Tutti gli
ingressi e le uscite sono isolate mediante optoaccoppiatori e a potenziale zero rispetto al ser-
voamplificatore.

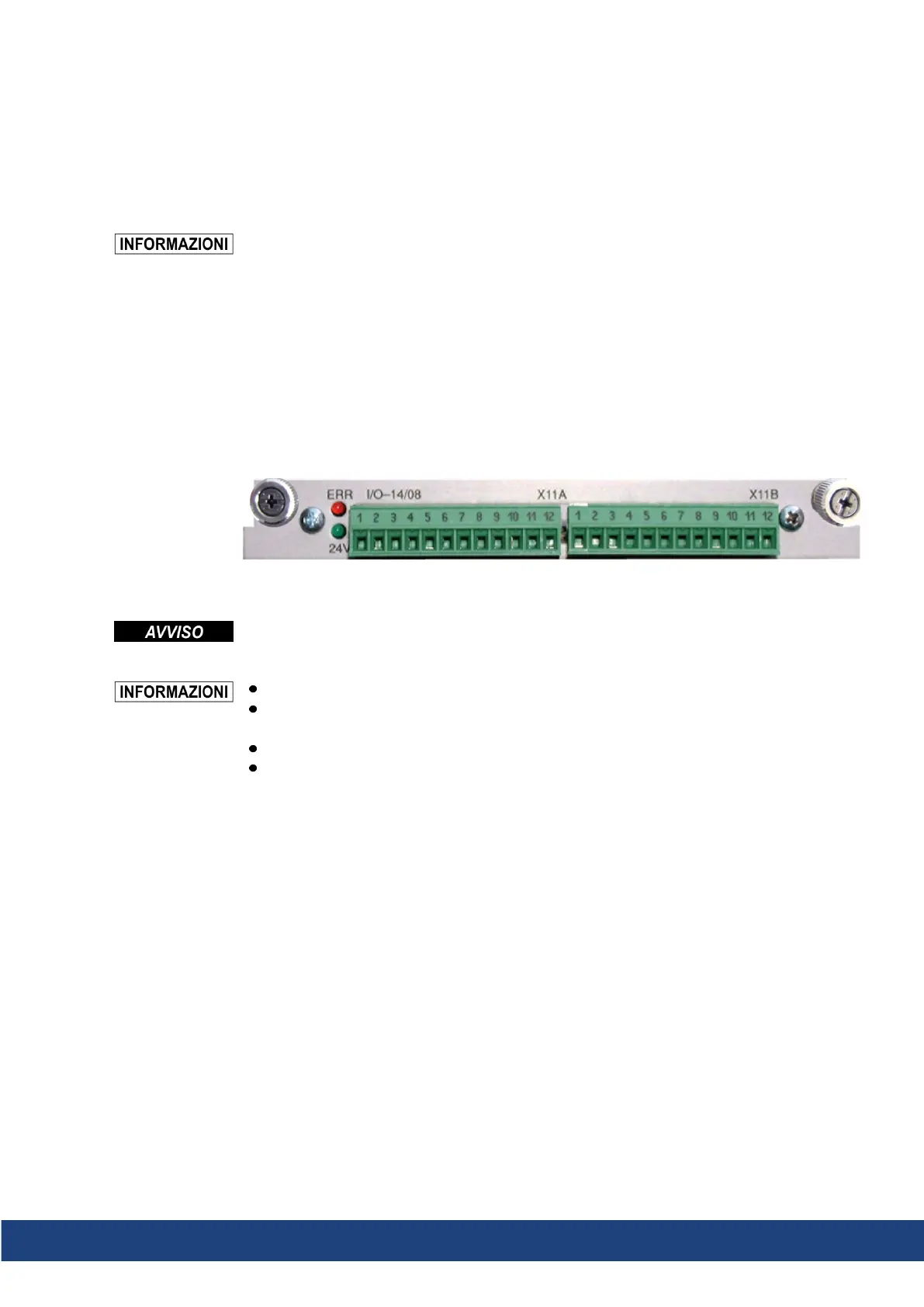

4.1 Vista frontale
4.2 Montaggio
Prima di iniziare il lavoro, spegnere il dispositivo.
Utilizzare un cacciavite adatto per rimuovere il coperchio dello slot opzionale.
Fare attenzione che nessun piccolo oggetto (come le viti) cada nello slot opzionale
aperto.
Inserire la scheda di espansione nello slot.
Avvitare la piastra frontale della scheda di espansione con le viti in dotazione.
Technical Description | 4 Scheda di espansione -I/O-14/08-
Kollmorgen | kdn.kollmorgen.com | March 2021 15
