Kolver EDU 2AE/TOP/TA - Page 106

Vers. 190121
PL..PS

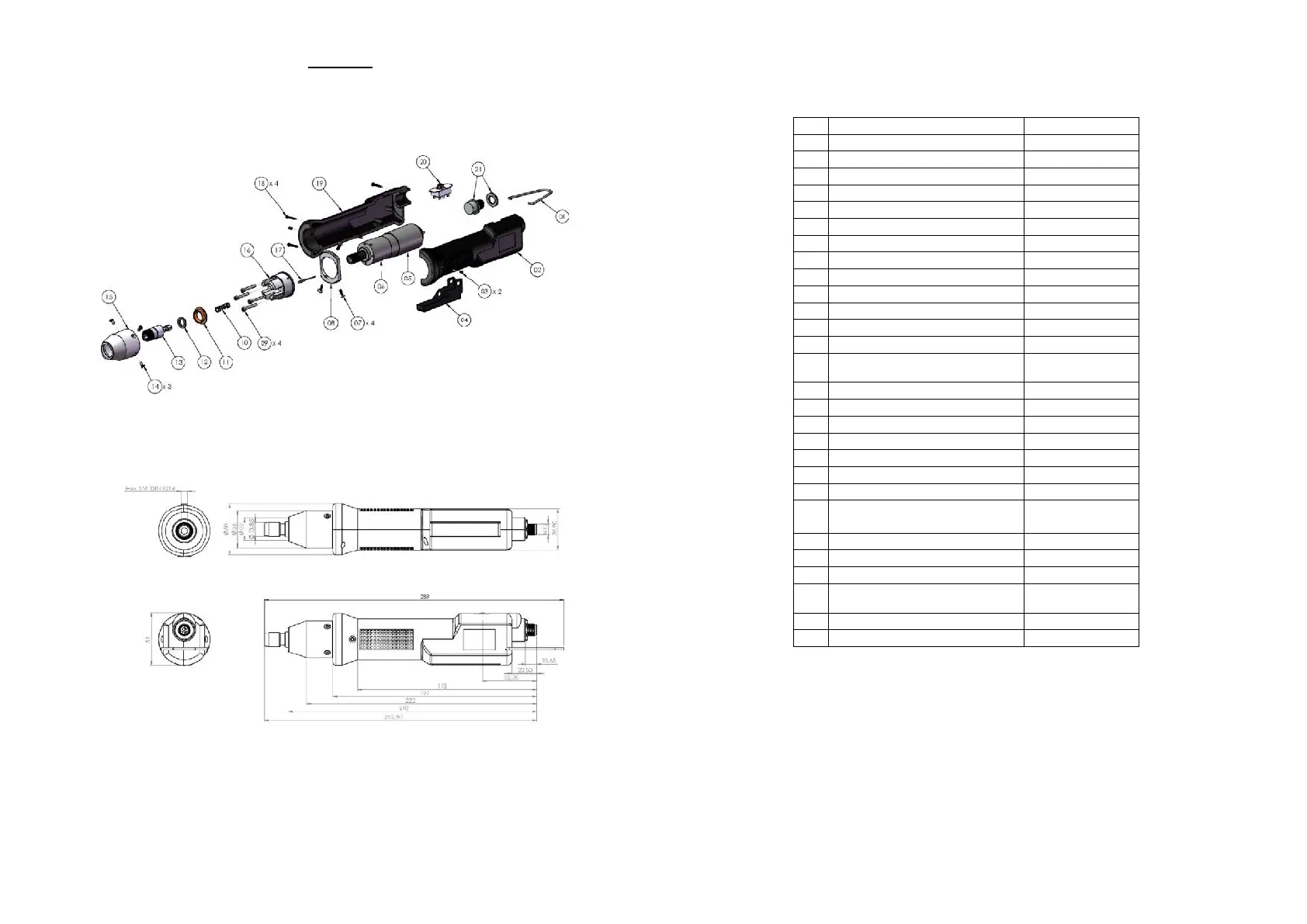

ESPLOSO/ EXPLODED VIEW
INGOMBRO/ DRAWING
Vers. 190121
PARTI DI RICAMBIO/ SPARE PARTS
RIF
DESCRIZIONE/ DESCRIPTION
COD.
1
Gancio/ Hook
200060
2
Impugnatura dx/ Right housing
220358/ESD
3
Grano/ Screw M4x4 (2)
895014
4
Copritasto/ Cover
222055
5
Motore/ Motor PL3
231509/3M
Motore/ Motor PL6
231509/6M
Motore/ Motor PL10
231509M
Motore/ Motor PL15
231509/15M
6
Riduttore/ Reduction gears PL3
231510/3M
Riduttore/ Reduction gears PL6
231510/6M
Riduttore/ Reduction gears PL10
231510/M
Riduttore/ Reduction gears PL15
231510/15M
7
Vite/ Screw M3x10 TSP (4)
234513
8
Staffa fissaggio motore/ Support
plate
234512
9
Vite/ Screw M3x22 TCEI (4)
241012
10
Molla/ Spring
221061
11
Boccola/ Bush
234557
12
Magnete/ Magnet 10-15 H2
251152
13
Porta inserto - kit/ Bit holderkit
234559/KIT
14
Vite/ Screw M3x6 T10 (3)
801002
15
Cover PLUTO..PS
234554
16
Supporto sensore/ Sensor
support
234553
17
Sensore/ Sensor
251153
18
Vite/ Screw 2,2x16 inox (4)
220059
19
Impugnatura sx / Left housing
220354/ESD
20
Interruttore reversibilità/ Reverse
switch
200057
21
Connettore/ Connector M 5 pin
201666
Cavo/ Cable 5 pin 2,5 mt.
200063
