Kolver EDU 2AE/TOP/TA - Page 92

Vers. 190121

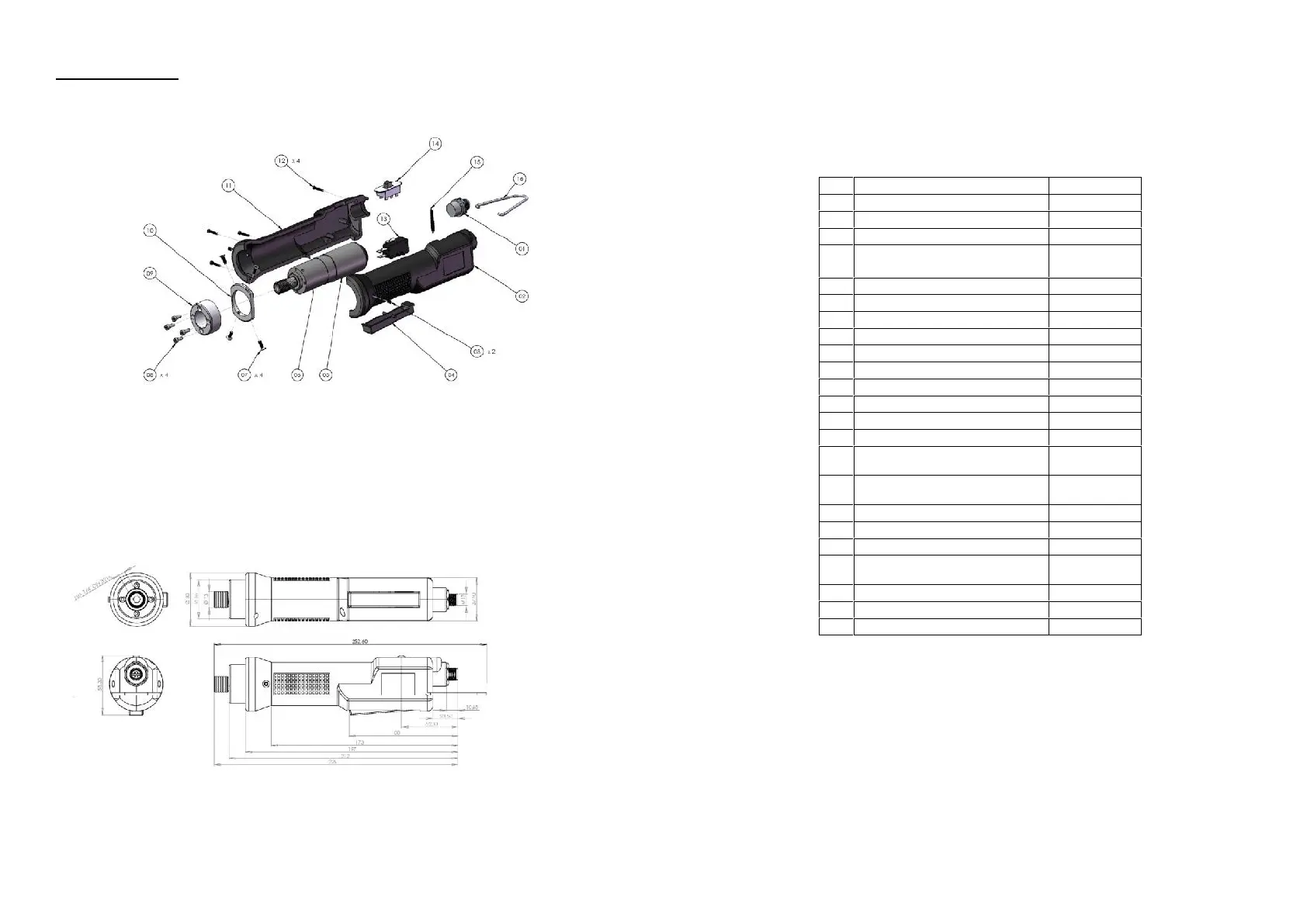

PLUTO..D/N: ESPLOSO/ EXPLODED VIEW+ INGOMBRO/ DRAWING
Vers. 190121
PARTI DI RICAMBIO/ SPARE PARTS
RIF
DESCRIZIONE/ DESCRIPTION
COD.
1
Connettore/ Connector M 5 pin
201666
2
Impugnatura dx/ Right housing
220354/ESD
3
Grano/ Screw M4x4 (2)
895014
4
Leva azionamento micro/
Start lever
221455/ESD
5
Motore/ Motor PL3
231509/3
Motore/ Motor PL6
231509/6
Motore/ Motor PL10
231509
Motore/ Motor PL15
231509/15
6
Riduttore/ Reduction gears PL3
231510/3N
Riduttore/ Reduction gears PL6
231510/6N
Riduttore/ Reduction gears PL10
231510/N
Riduttore/ Reduction gears PL15
231510/15N
7
Vite/ Screw M3x10 TSP (4)
234513
8
Vite/ Screw 8.8M 3x18 (4)
231506
9
Anello di supporto/ Support ring
KP05
234511/K
10
Staffa fissaggio motore/ Support
plate
234512
11
Impugnatura sx / Left housing
220358/ESD
12
Vite/ Screw 2,2x16 inox (4)
220059
13
Microswitch
201056
14
Interruttore reversibilità/ Reverse
switch
200057
15
Molla/ Spring
219855
16
Gancio/ Hook
200060
Cavo/ Cable 5 pin 2,5 mt.
200063
