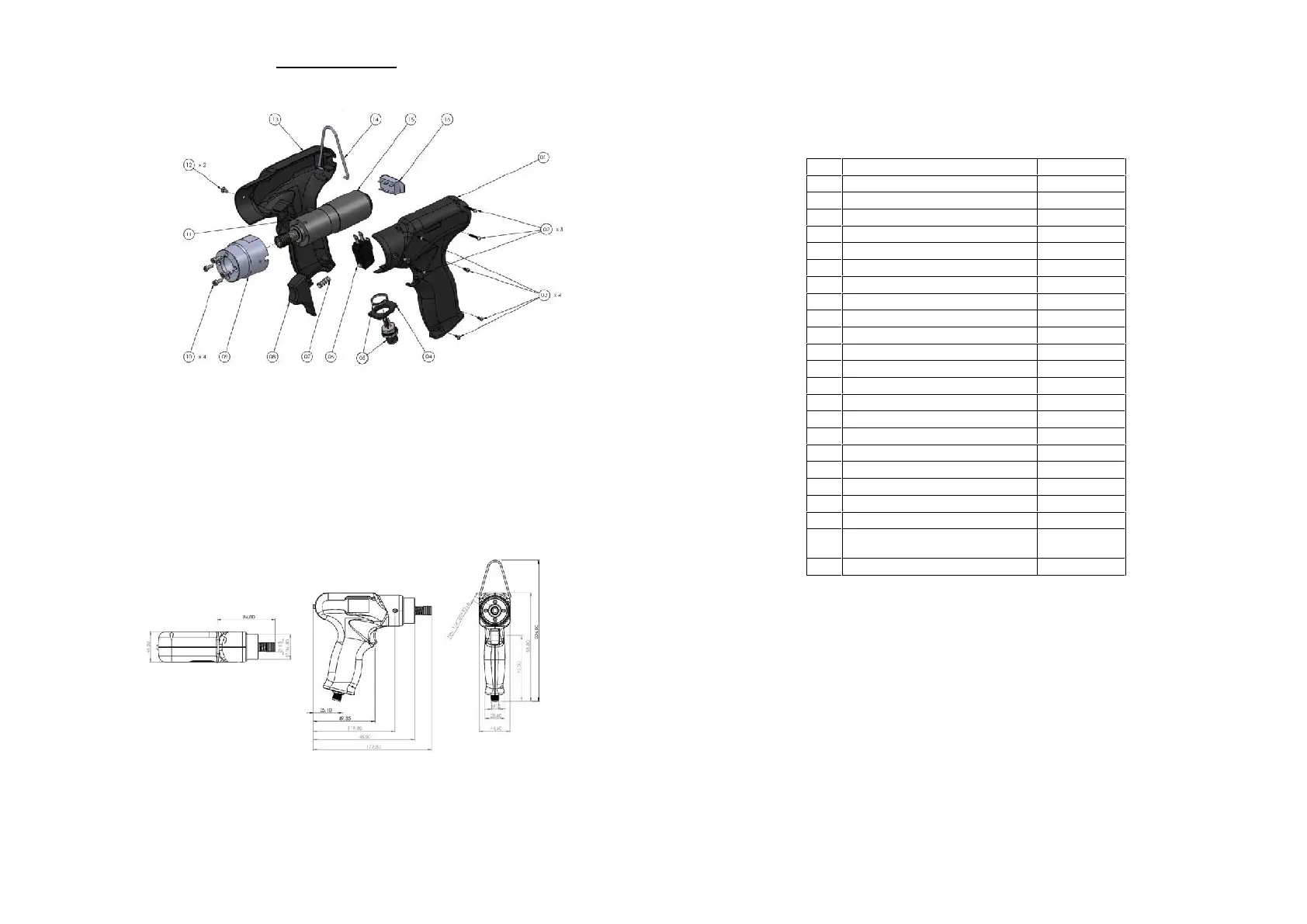

ESPLOSO/ EXPLODED VIEW
INGOMBRO/ DRAWING
Vers. 190121
PLUTO..P/N: PARTI DI RICAMBIO/ SPARE PARTS
RIF
DESCRIZIONE/DESCRIPTION
COD.
1
Impugnatura dx/ Right housing
234501/ESD
2
Vite/ Screw 2,2x16 inox (3)
220059
3
Vite impugnatura/ Screw (4)
234504
4
Portaconnettore/ Connector seat
234506/ESD
5
Connettore/ Connector M 5 pin
231666
6
Micro interruttore/Start switch
201056
7
Molla tasto/ Spring Lever
221061
8
Tasto/ Trigger
234503/ESD
9
Portamotore/ Motor cover
234505
10
Vite a brugola/ Screw M3 x 8 (4)
231508/ZN
11
Riduttore/ Reduction gears PL3
231510/3N
Riduttore/ Reduction gears PL6
231510/6N
Riduttore/ Reduction gears PL10
231510/N
Riduttore/ Reduction gears PL15
231510/15N
12
Vite/ Screw M3x5 inox (2)
801002
13
Impugnatura sx/ Left housing
234502/ESD
14
Gancio/ Hook
200060
15
Motore/ Motor PL3
231509/3
Motore/ Motor PL6
231509/6
Motore/ Motor PL10
231509
Motore/ Motor PL15
231509/15
16
Interr. di reversibilità/ Reverse
switch
200057
Cavo/ Cable 5 pin 2,5 mt.
200063
