Chapter 4 RA83/84/85/93/94/95 Series
Installation OperationManual
+250V
ANTENNAUNIT PROCESSORUNIT
P1 PX
Description Color No. No. Color Description
Violet 1 1 Violet +250V
NC NA 2 2 Blue +24V
GND Yellow 3 3 Orange(Larger) +12V
+40V Red(Larger) 4 4 Yellow GND
+40V Yellow(Larger) 5 5 Braid DATA-RTN
+40V-RTN Green(Larger) 6 6 Red(Sheild) DATA
+40V-RTN Blue(Larger) 7 7 - -
8 Brown(Sheild) BP/SHF
P2
9 Braid BP/SHF-RTN
Description Color No. 10 Gray(Coaxial) V/TRIG
+24V Blue 1 11 -
NC NA 2 12 Red(Larger) +40V
+12V Orange(Larger) 3 13 Yellow(Larger) +40V
DATA-RTN Braid 4 14 Braid V/TRIG-RTN
DATA Red(Sheild) 5 15 Green(Larger) +40V-RTN
BP/SHF-R Braid 6 16 Blue(Larger) +40V-RTN
BP/SHF Brown(Sheild) 7
V/TRIG-RTN Braid 8
V/TRIG Gray(Coaxial) 9
GroundingLug
GND Braid 1

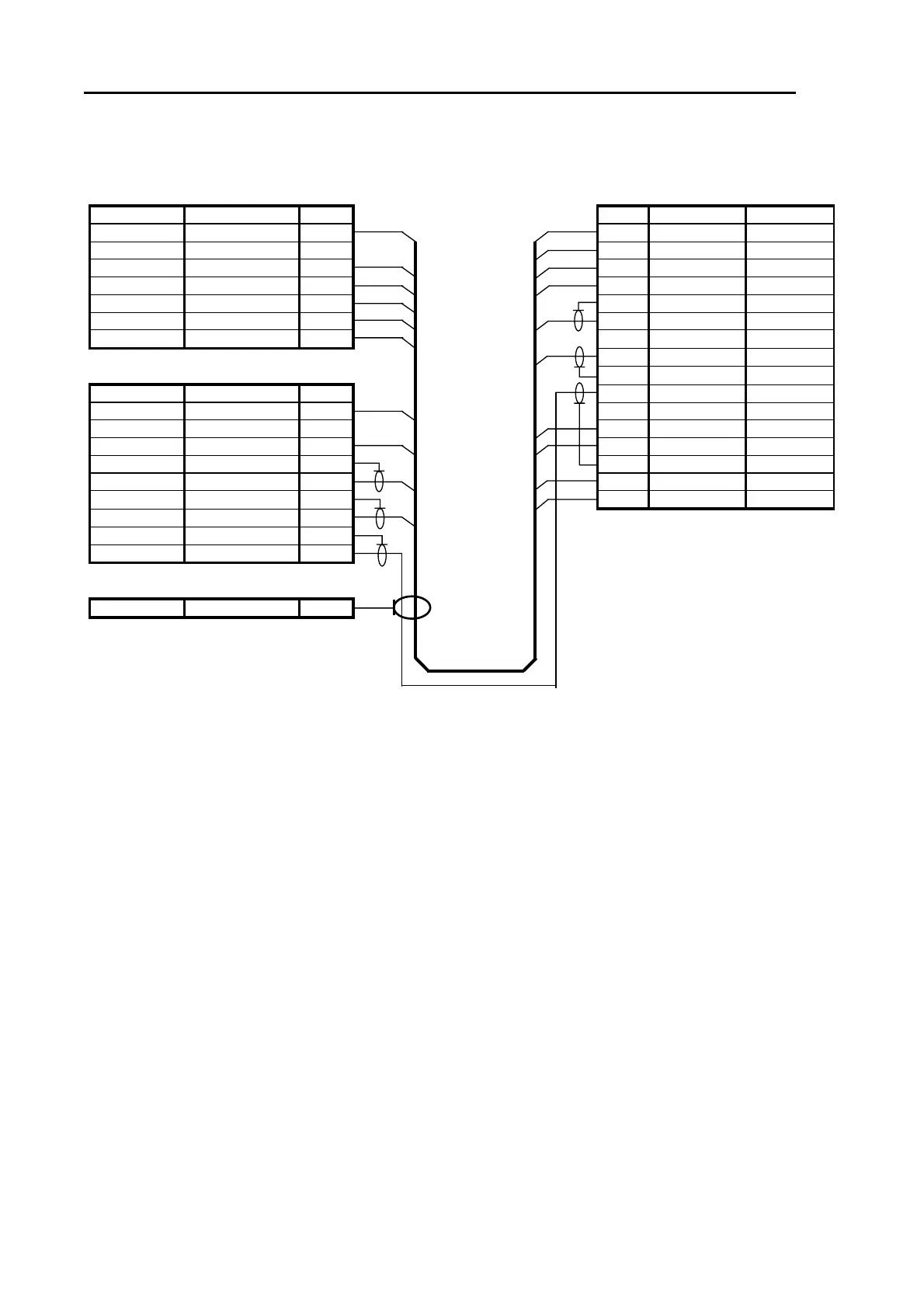

Figure 4.5 Interconnections between Antenna Unit and Processor Unit
4-6 93142105-02
