Kreg K4 - Gráfico de Selección de Tornillos y Ajustes de Kreg Jig

35
Kreg ofrece una línea completa de tornillos para cavidades ocultas para cada tipo y
grosor de pieza de trabajo. Utilice este gráco para seleccionar la medida correcta
de los tornillos. Todos los tornillos pocket-hole de Kreg están disponibles en su
distribuidor Kreg o en línea en kregtool.com o kreg-europe.com.

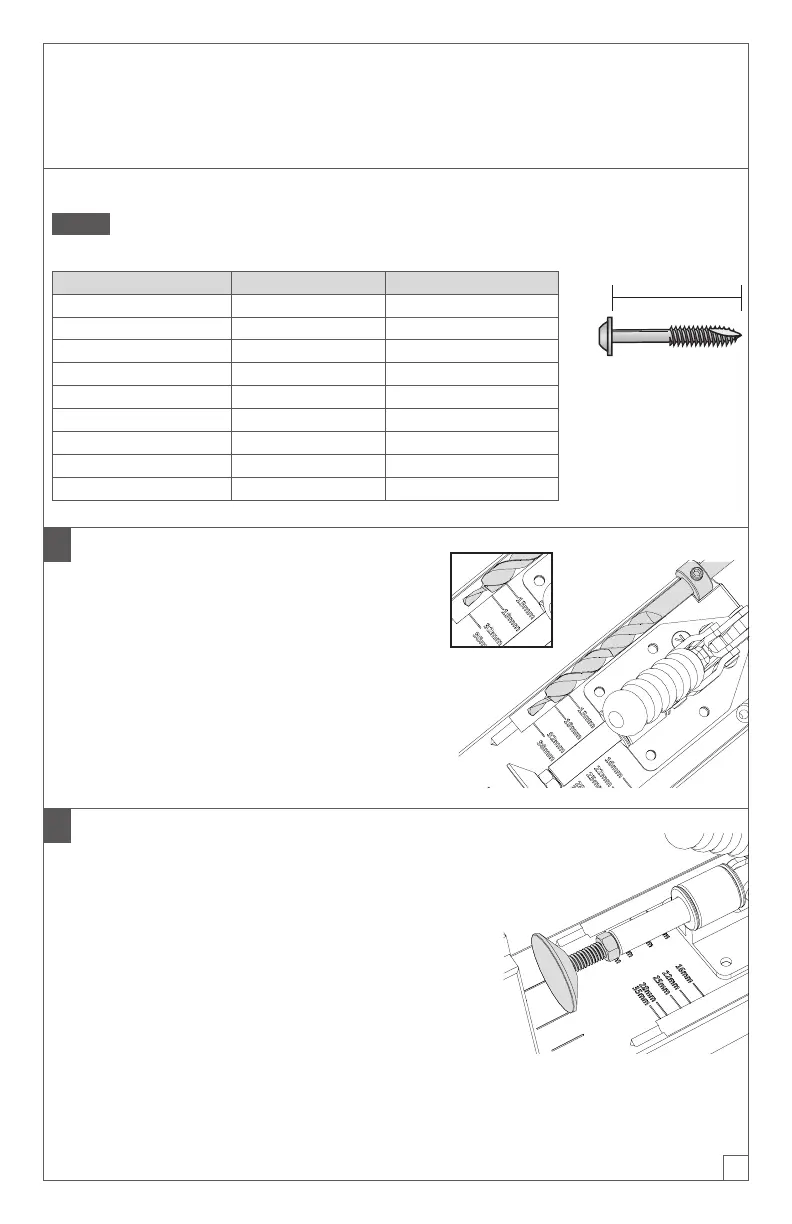

Gráfico de selección de tornillos y ajustes de Kreg Jig
®
NOTA El largo del tornillo se mide desde la parte inferior de la cabeza hasta la punta
del tornillo.
Grosor del material Largo del tornillo Ajuste de Kreg Jig
®
1⁄2" [13 mm] 1" [25 mm] Marca de 13 mm
5⁄8" [16 mm] 1" [25 mm] Marca de 16 mm
3⁄4" [19 mm] 1-1⁄4" (32 mm] Marca de 19 mm
7⁄8" [22 mm] 1-1⁄2" [38 mm] Marca de 22 mm
1" [25 mm] 1-1⁄2" [38 mm] Marca de 25 mm
1-1⁄8" [29 mm] 1-1⁄2" [38 mm] Marca de 28 mm
1-1⁄4" [32 mm] 2" [51 mm] Marca de 32 mm
1-3⁄8" [35 mm] 2" [51 mm] Marca de 35 mm
1-1⁄2" [38 mm] 2-1⁄2" [64 mm] Marca de 38 mm
3
Ubicación del anillo de detención
a. Coloque la broca escalonada (G) en
el calibrador en la base de la plantilla,
alineando el reborde escalonado con la
marca de rango que coincide con el grosor
de la pieza de trabajo. Deslice el anillo de
detención (H) hacia el extremo de la broca
y ubíquelo contra el extremo de la ranura
del anillo de detención. Apriete el tornillo de
jación del anillo de detención con la llave
hexagonal (I).
4
Ajuste de la almohadilla de la abrazadera
a. Lleve la abrazadera de palanca (C) a la posición
de sujeción completa. Aoje la contratuerca
girándola en sentido de las agujas del reloj en
la varilla roscada de la abrazadera. Coloque
el madero contra la guía del taladro. Gire la
almohadilla de la abrazadera (D) en sentido de
las agujas del reloj con los dedos hasta que
haga presión contra la pieza de trabajo. Mueva el
mango de la abrazadera de palanca a la posición
suelta. Gire la almohadilla de la abrazadera (D)
en sentido de las agujas del reloj entre 1-1/2 a 2 vueltas para acercarla más al
madero. Lleve la abrazadera de palanca (C) a la posición de sujeción completa
para comprobar que la presión sea la adecuada para evitar que la pieza de
trabajo se mueva.
31,75 mm (1-1/4 po)
