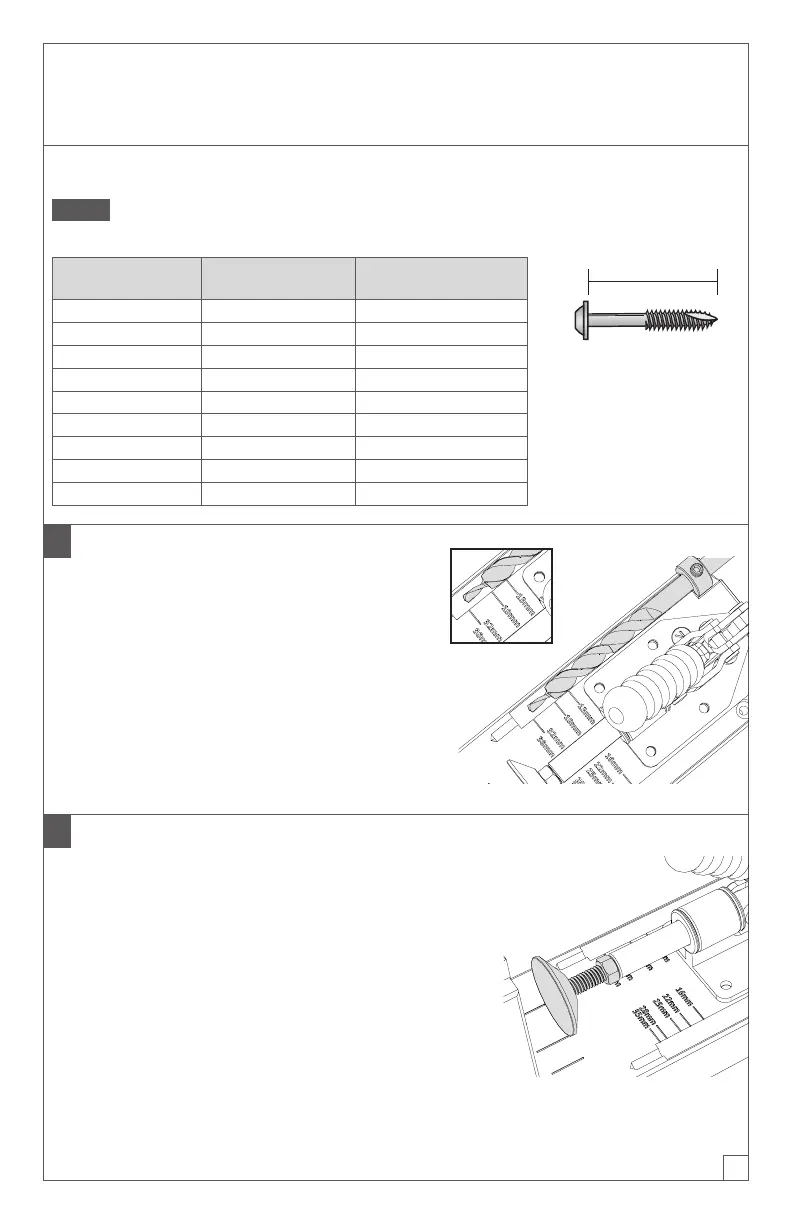

Kreg K4 - Selezione Viti; Tabella Delle Impostazioni Della Dima Kreg

45
Kreg offre una linea completa di viti a tasca per ogni spessore e tipo di pezzo.
Utilizzare questa tabella per scegliere la lunghezza della vite corretta. Tutte le viti a
tasca Kreg sono disponibili presso il vostro rivenditore Kreg o online su kregtool.com.
Selezione viti / Tabella delle impostazioni della dima Kreg
®
NOTA La lunghezza della vite è misurata a partire dalla parte inferiore della testa no
alla punta della vite.
Spessore del
materiale
Lunghezza della
vite
Impostazioni dima
Kreg
®
1⁄2" [13 mm] 1" [25 mm] Segno: 13 mm
5⁄8" [16 mm] 1" [25 mm] Segno: 16 mm
3⁄4" [19 mm] 1-1⁄4" [32 mm] Segno: 19 mm
7⁄8" [22 mm] 1-1⁄2" [38 mm] Segno: 22 mm
1" [25 mm] 1-1⁄2" [38 mm] Segno: 25 mm
1-1⁄8" [29 mm] 1-1⁄2" [38 mm] Segno: 28 mm
1-1⁄4" [32 mm] 2" [51 mm] Segno: 32 mm
1-3⁄8" [35 mm] 2" [51 mm] Segno: 35 mm
1-1⁄2" [38 mm] 2-1⁄2" [64 mm] Segno: 38 mm
3
Posizionamento del collare di arresto
a. Posizionare la punta a gradini (G) nello
spessore di installazione sulla base della
dima, allineando la spalla della punta al
segno della dimensione corrispondente
allo spessore del pezzo in lavorazione. Far
scorrere il collare di arresto (H) no alla ne
della punta e posizionarlo contro l'estremità
del vano del collare di arresto. Serrare la
vite di fermo del collare di arresto con la
chiave esagonale (I).
4
Regolazione del cuscinetto del morsetto
a. Far avanzare il morsetto a leva (C) no alla
posizione di serraggio completo. Allentare il
controdado ruotandolo in senso orario sull'asta
lettata del morsetto (D). Posizionare il pezzo in
lavorazione contro la guida del trapano. Ruotare
il cuscinetto del morsetto (D) in senso orario
con le dita nché non è premuto contro il pezzo.
Spostare la maniglia del morsetto a leva nella
posizione di rilascio. Ruotare il cuscinetto del
morsetto in senso orario di un ulteriore giro e
mezzo, due giri per portarlo più vicino al pezzo in lavorazione. Portare il morsetto
a leva (C) nella posizione di serraggio completo per vericare che un'adeguata
pressione impedisca il movimento del pezzo.
1-1/4" (32 mm)
