Kreg K4 - Wybór Wkrętów; Tabela Ustawień Kreg Jig

65
Kreg oferuje kompletną linię wkrętów kieszeniowych do każdego rodzaju i grubości
przedmiotu obrabianego. Użyj tej tabeli, aby wybrać odpowiednią długość wkrętu.
Wszystkie wkręty kieszeniowe Kreg są dostępne u dealera Kreg lub online na stronie
kregtool.com.

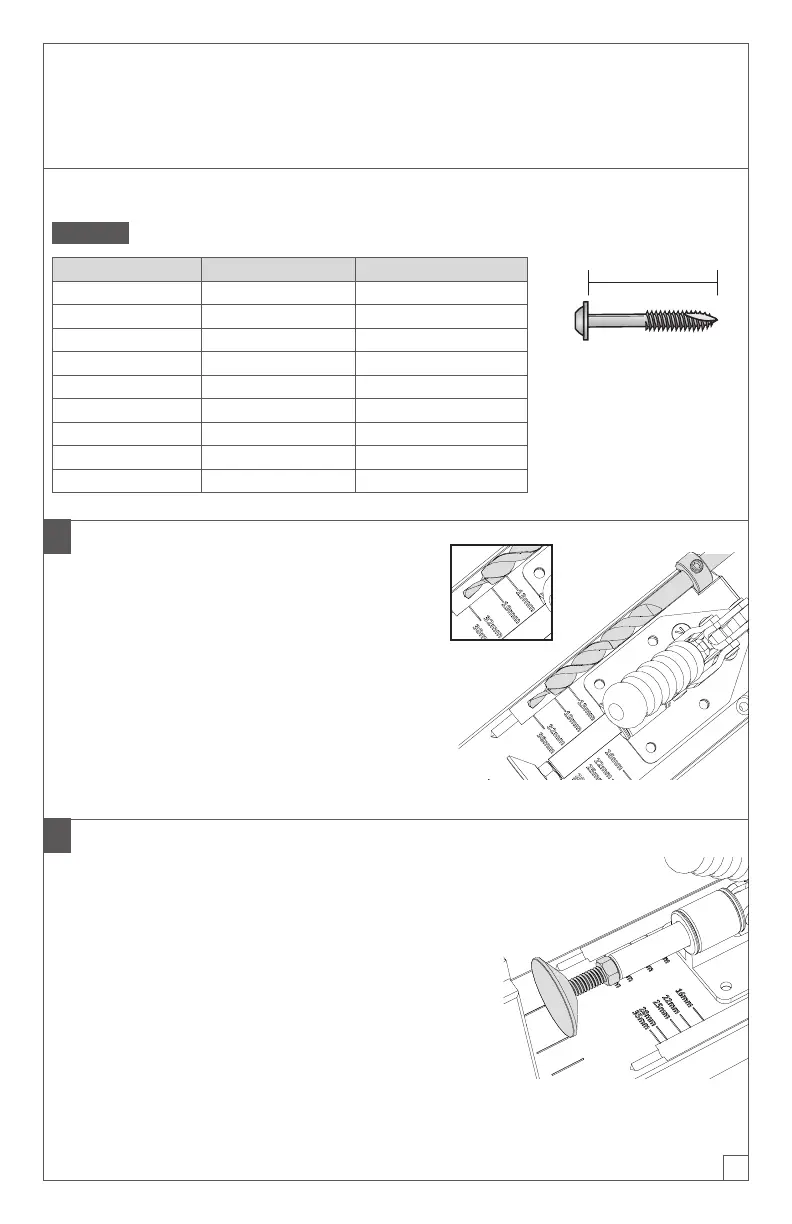

Wybór wkrętów / Tabela ustawień Kreg Jig
®
ZAUWAŻ Długość wkrętu mierzona jest od dołu łba do czubka wkręta.
Grubość materiału Długość wkręta Ustawienie Kreg Jig
®
1⁄2 cala [13 mm] 1 cal [25 mm] 13 mm
5⁄8 cala [16 mm] 1 cal [25 mm] 16 mm
3⁄4 cala [19 mm] 1-1⁄4 cala [32 mm] 19 mm
7⁄8 cala [22 mm] 1-1⁄2 cala [38 mm] 22 mm
1 cal [25 mm] 1-1⁄2 cala [38 mm] 25 mm
1-1⁄8 cala [29 mm] 1-1⁄2 cala [38 mm] 28 mm
1-1⁄4 cala [32 mm] 2 cale [51 mm] 32 mm
1-3⁄8 cala [35 mm] 2 cale [51 mm] 35 mm
1-1⁄2 cala [38 mm] 2-1⁄2 cala [64 mm] 38 mm
3
Ustawienie kołnierza ograniczającego
a. Umieść wiertło stopniowe (G) w przyrządzie
pomiarowym w podstawie szablonu,
wyrównując krawędź stopnia ze znakiem
wymiaru odpowiadającym grubości
przedmiotu obrabianego. Wsuń kołnierz
ograniczający (H) na koniec wiertła i ustaw
go na końcu wgłębienia w kołnierzu
ograniczającym. Dokręć śrubę ustalającą
kołnierza ograniczającego za pomocą klucza
sześciokątnego (I).
4
Regulacja podkładki zacisku
a. Przesuń zacisk przegubowy (C) do pozycji
pełnego zaciśnięcia. Poluzuj przeciwnakrętkę,
obracając ją zgodnie z ruchem wskazówek
zegara na gwintowanym pręcie zacisku. Umieść
przedmiot obrabiany na prowadnicy wiertła.
Obracaj podkładkę zacisku (D) palcami w kierunku
zgodnym z ruchem wskazówek zegara, aż dotknie
przedmiotu obrabianego. Przesuń dźwignię zacisku
przegubowego do pozycji niezaciśniętej. Obróć
podkładkę zacisku (D) zgodnie z ruchem wskazówek
zegara o kolejne 1-1/2 do 2 obrotów, aby przesunąć ją bliżej przedmiotu obrabianego.
Przesuń zacisk przegubowy (C) do pozycji pełnego zaciśnięcia, aby sprawdzić, czy
odpowiedni nacisk zacisku zapobiega przesuwaniu się przedmiotu obrabianego.
1-1⁄ 4 cala (32 mm)
