Kreg K4 - Таблица Выбора Винтов; Регулировки Приспособления Kreg Jig

85
Kreg предлагает полный ассортимент винтов для выполнения глухих отверстий в
заготовках любой толщины и типа. Для выбора длины винта см. таблицу. Все винты для
глухих отверстий Kreg доступны у дилеров Kreg и на сайте kregtool.com.

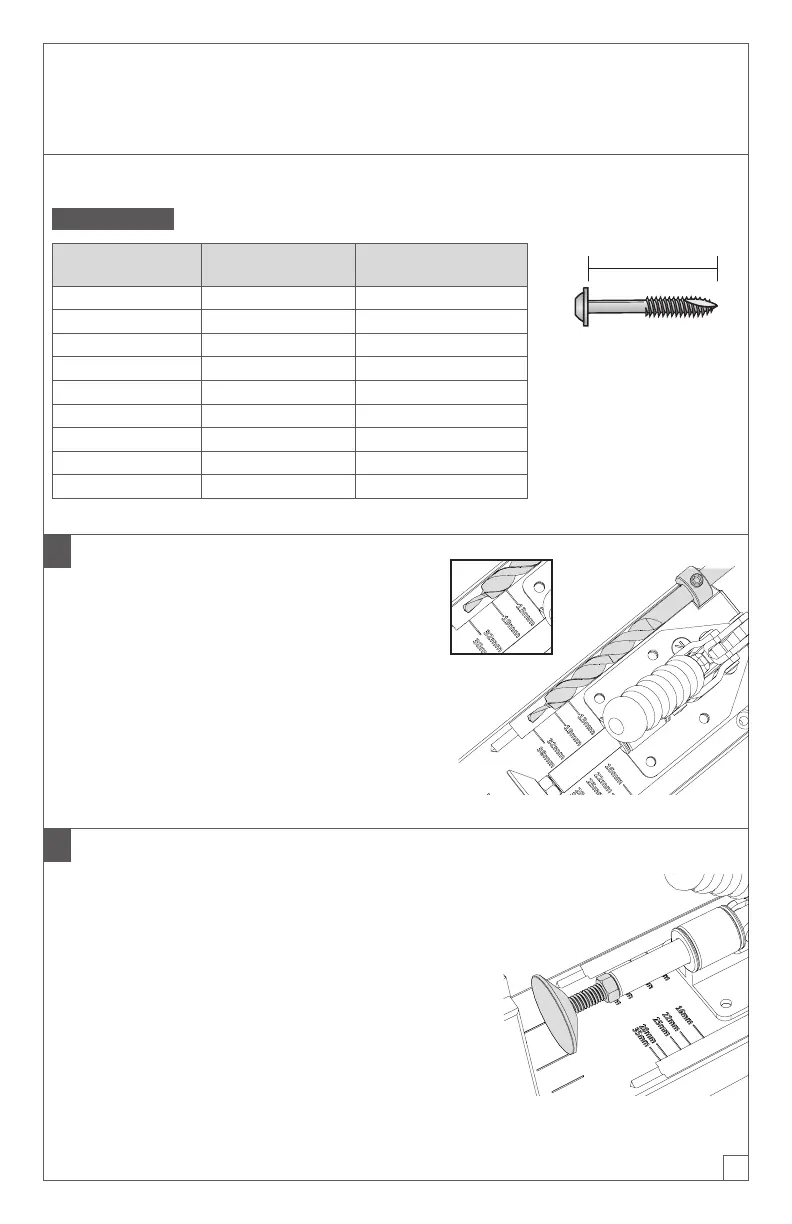

Таблица выбора винтов / регулировки приспособления Kreg Jig
®
ПРИМЕЧАНИЕ Длина винта измеряется от нижней части головки до кончика винта.
Толщина
заготовки
Длина винта Регулировка Kreg Jig
®
1⁄2 д [13 мм] 1 д [25 мм] Отметка 13 mm
5⁄8 д [16 мм] 1 д [25 мм] Отметка 16 mm
3⁄4 д [19 мм] 11⁄4 д [32 мм] Отметка 19 mm
7⁄8 д [22 мм] 11⁄2 д [38 мм] Отметка 22 mm
1 д [25 мм] 11⁄2 д [38 мм] Отметка 25 mm
11⁄8 д [29 мм] 11⁄2 д [38 мм] Отметка 28 mm
11⁄4 д [32 мм] 2 д [51 мм] Отметка 32 mm
13⁄8 д [35 мм] 2 д [51 мм] Отметка 35 mm
11⁄2 д [38 мм] 21⁄2 д [64 мм] Отметка 38 mm
3
Установка ограничительного кольца
a. Положите ступенчатое сверло (G) в
шаблон в основании приспособления,
совместив плечо ступеньки сверла с меткой,
соответствующей толщине заготовки.
Наденьте ограничительное кольцо (H) на
конец сверла и задвиньте его в углубление
до упора. Затяните установочный винт
ограничительного кольца шестигранным
ключом (I).
4
Регулировка шайбы зажима
a. Переведите коленно-рычажный зажим (C)
в полностью зажатое положение. Ослабьте
стопорную гайку, вращая ее по часовой стрелке на
резьбовой шпильке зажима. Прислоните заготовку
к сверловоду. Поворачивайте шайбу зажима (D)
по часовой стрелке пальцами так, чтобы она
прижалась к заготовке. Переведите ручку коленно-
рычажного зажима в разжатое положение.
Поверните шайбу зажима (D) по часовой стрелке
еще на 1,5–2 оборота в сторону заготовки.
Переведите коленно-рычажный зажим (C) в полностью зажатое положение и
проверьте, достаточно ли силы зажима для фиксации заготовки.
11/4 дюйма (32 мм)
