18
Assemblage
1

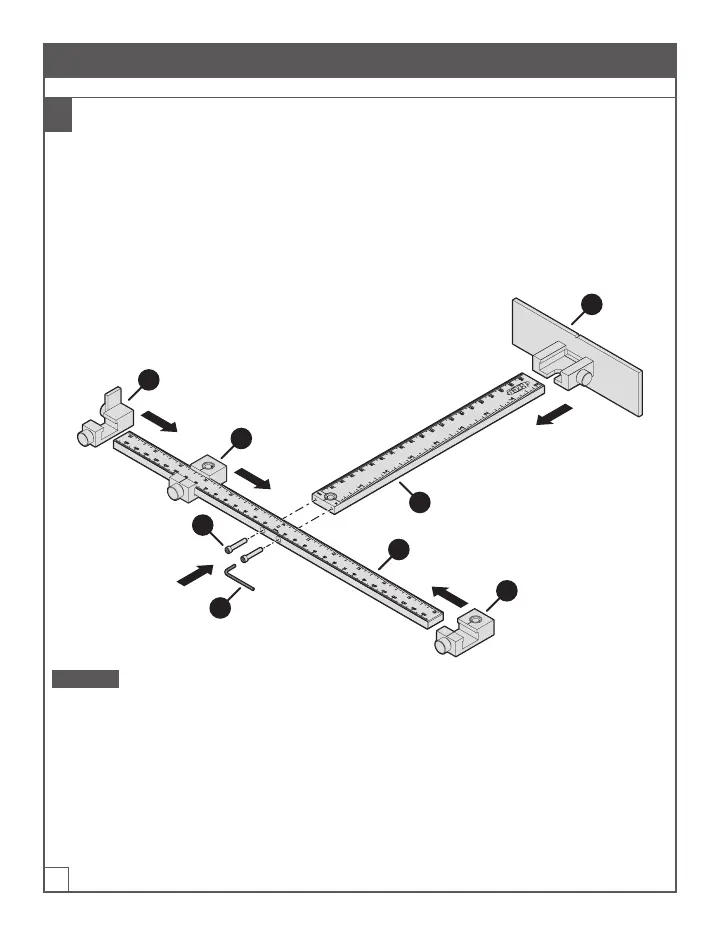

Assembler la barre de profondeur à la traverse
a. À l’aide de la clé pour vis à six pans creux (1) et des vis d’assemblage à six pans creux
(H) fournies, alignez et xez la barre de profondeur (A) avec la traverse (B), les marques de
mesure étant toutes deux orientées vers le haut, en veillant à ce que les marques du zéro
soient alignées. Voir ci-dessous pour une xation correcte.
b. Faites glisser les guides-forets réglables (E) de chaque côté de la traverse (B).
c. Faites glisser la butée d’extrémité (D) sur la traverse (B) du côté gauche.
d. Faites glisser la butée d’alignement (C) sur la barre de profondeur (A).
C
H
E
E
B
D
A
1
Attention Serrez les vis d’assemblage à six pans creux (H) à l’aide de la clé pour vis à six pans
creux(1) jusqu’à ce que les vis soient bien serrées, puis appliquez un quart de tour pour terminer
le serrage. Ne serrez pas trop, car cela pourrait endommager la barre de profondeur (A) et la
rendre inopérante. En cas de serrage excessif, contactez le service à la clientèle de Kreg.
